Kongurationsbeispiele

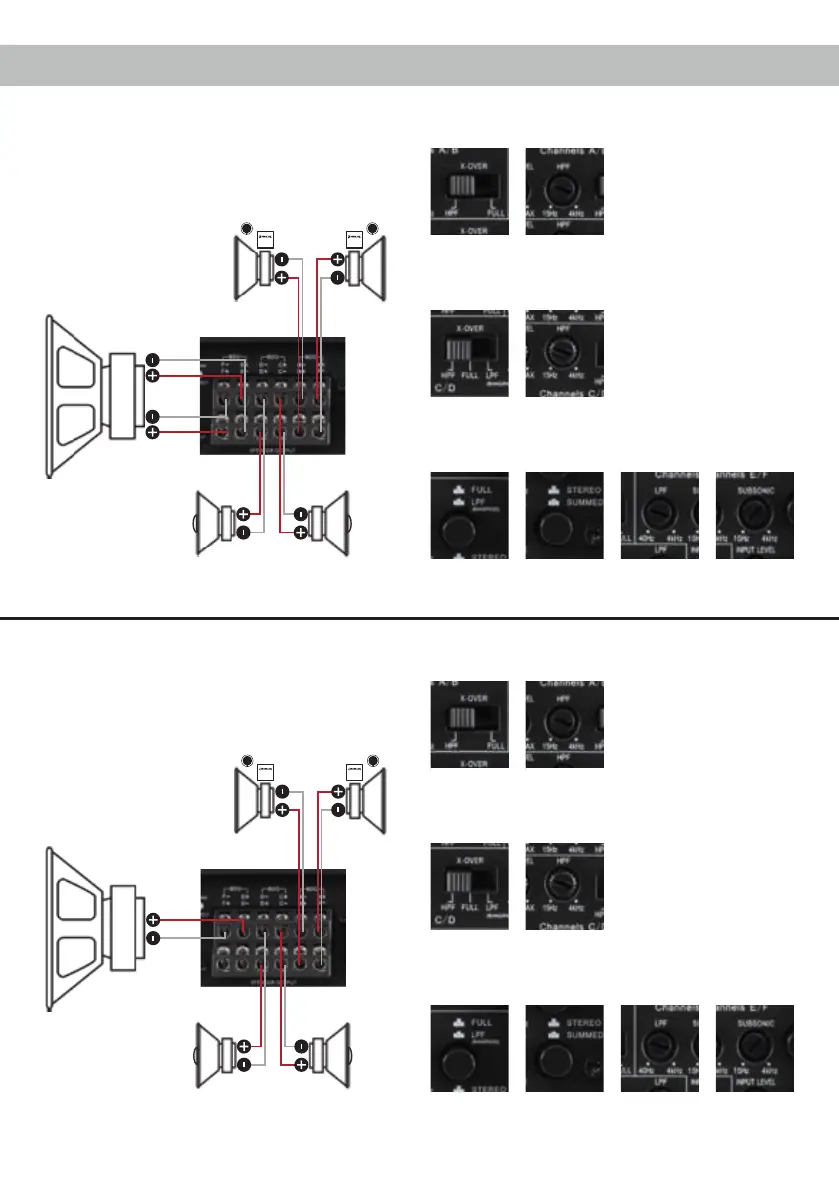

6-Kanal Anwendung mit 2 x 2 Ohm Subwoofer
Komponentensystem + Koaxialsystem + Subwoofer
Kanal A/B
Hochpasslter
Kanal E/F
Bandpass / Summiert
Kanal C/D
Hochpasslter
Links Rechts
Links Rechts
Vorne
Hinten
SW 1
SW 2
SW = Schwingspule
50 - 100 Hz
HPF
HPF
50 - 100 Hz
LPF
Tiefpasslter
50 - 100 Hz
5-Kanal Anwendung mit 1 x 4 Ohm Subwoofer
Komponentensystem + Koaxialsystem + Subwoofer
Links Rechts
Links Rechts
Vorne
Hinten
Subwoofer
Subwoofer (E/F gebrückt)
Summed
Kanal A/B
Hochpasslter
Kanal E/F
Bandpass / Summiert
Kanal C/D
Hochpasslter
50 - 100 Hz
HPF
HPF
50 - 100 Hz
LPF
Tiefpasslter
50 - 100 Hz
Summed
Subsoniclter/
Hochpasslter
ca. 20 Hz
Subsoniclter/
Hochpasslter
ca. 20 Hz
