IT-7
ISTRUZIONI PER LA SICUREZZA
Per salvaguardare la vostra sicurezza, è necessario
seguire con attenzione queste istruzioni prima di
collegare il generatore alla linea:
• Un interruttore adeguato deve essere inseri-
to prima della presa principale di corrente;
questa deve essere dotata di fusibili ritardati;
• Il collegamento di terra deve essere eseguito
con una spina compatibile con la presa men-
zionata sopra;
• Se si lavora in un luogo ristretto, l’apparecchio
deve essere collocato fuori dell’area di salda-
tura ed il cavo di massa deve essere fissato
al pezzo in lavorazione. Non operare mai in
zone umide o bagnate in queste condizioni;
• Non utilizzare mai cavi di alimentazione o di
saldatura danneggiati;
• La torcia di saldatura non deve mai essere
puntata contro l’operatore o un’altra perso-
na;
• Il generatore non deve mai essere utilizzato
senza i suoi pannelli di copertura; ciò potreb-
be causare gravi lesioni all’operatore oltre a
danni all’apparecchiatura stessa.
COLLEGAMENTO DEL CAVO DI MASSA
Collegare il morsetto a pinza del cavo di massa al
pezzo da tagliare o al banco metallico di sostegno
osservando le seguenti precauzioni:
• Verificare che venga stabilito un buon contat-
to elettrico in particolare se vengono taglia-
te lamiere con rivestimenti isolanti, ossidate,
ecc.
• Eseguire il collegamento di massa il più vici-
no possibile alla zona di taglio.
• L’utilizzo di strutture metalliche non facenti par-
te del pezzo in lavorazione, come conduttore
di ritorno della corrente di taglio, può essere
pericoloso per la sicurezza e dare risultati insuf-
ficienti di taglio.
• Non eseguire il collegamento di massa sulla
parte del pezzo che deve essere rimossa.
COLLEGAMENTO DELLA TORCIA PER TAGLIO
PLASMA
Assicurarsi che la macchina sia spenta e scollegata
dalla rete di alimentazione.
La torcia, sia di tipo manuale che di tipo automatico,
è dotata di un sistema di connessione rapido “Easy
Fit”. Allineare correttamente i pin dell’attacco rapido
e collegarlo al connettore sul frontale della macchina
serrando la ghiera in plastica.

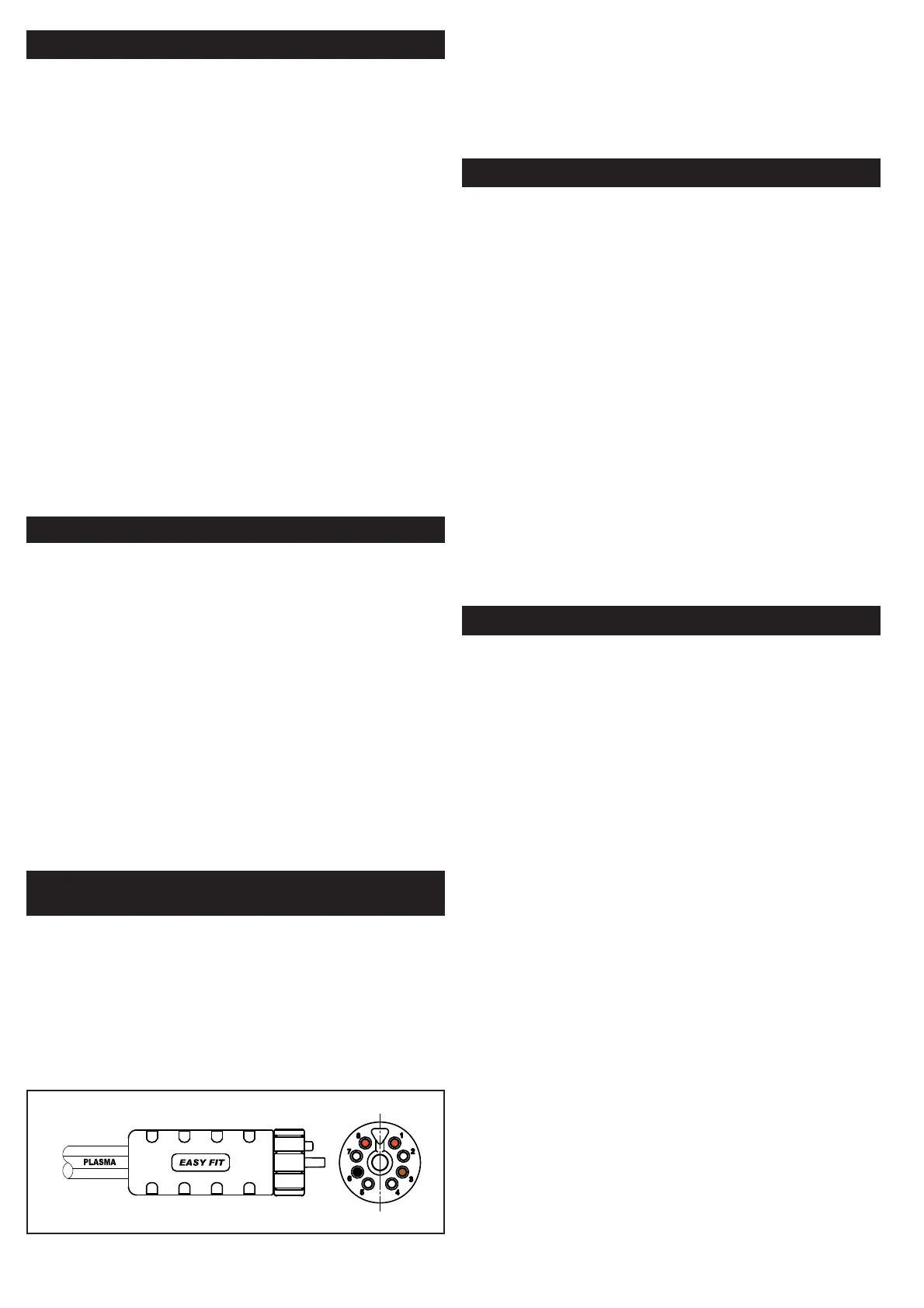

Figura 11
IMPORTANTE!: Prima di iniziare le opera-
zioni di taglio, verificare il corretto montag-
gio delle parti di consumo ispezionando la
testa della torcia come indicato nel para-
grafo “Manutenzione torcia”.
MONTAGGIO CONSUMABILI TORCIA
NOTA La punta, il diffusore, e l’elettrodo sono tenuti
assieme al loro posto dall’ugello. Posizionare la torcia
con l’ugello rivolto verso l’alto per prevenire che
queste parti cadono quando l’ugello viene rimosso.
ATTENZIONE: Attendere che la torcia si sia
completamente raffreddata prima di sosti-
tuire i consumabili per evitare di danneg-
giare il corpo torcia.
Per cambiare le parti consumabili della torcia seguire
la seguente procedura:
1. Svitare e rimuovere l’ugello dalla torcia.
2. Rimuovere punta, diffusore ed elettrodo.
3. Installare l’elettrodo, il diffusore e la punta.
Serrare a mano l’ugello finchè non è sistemato
nella propria sede sulla testa della torcia. Se
l’ugello incontra resistenza nell’essere installa-
to controllare le filettature prima di procedere.
4. Installare ove previsto il distanziale.
ALLACCIAMENTO ARIA COMPRESSA
Predisporre una linea di distribuzione aria compressa
pulita e secca o azoto con le seguenti caratteristiche
minime:
Pressione aria : 5-6 bar
Portata: 250L/min. continuativi
IMPORTANTE: L’inosservanza di queste in-
dicazioni può causare surriscaldamento o
danni alla torcia.
Con l’unità è fornito un riduttore di pressione pre-
settato secondo valore ottimale di 5.2 Bar.
ATTENZIONE: la pressione dell’aria in
entrata non deve mai essere regolata
sopra i 6 bar.
SPURGO AUTOMATICO
La presenza di olio o vapore nell’aria può essere
un problema e deve essere evitata. Il generatore è
dotato di un filtro per l’aria compressa che cattura
vapore e olii presenti nell’aria.
Il vapore raccolto può essere spurgato in automatico
staccando l’aria compressa dal generatore.
Attenzione: la macchina non funziona se la
pressione in entrata è inferiore a 3.5 bar
(55 psi).
A 4.0 bar il display digitale visualizza il va-
lore della pressione di modo che l’operato-
re la regoli correttamente evitando il bloc-
co del generatore.
