Helvi PC75 - Operazioni DI Taglio; Preliminari; Taglio

IT-10
ATTACCO CAVO ARIA COMPRESSA (17)
FORO PASSAGGIO CAVO TENSIONE D’ARCO
(18)
OPERAZIONI DI TAGLIO
PRELIMINARI
ATTENZIONE
Scollegare il generatore dalla rete prima di as-
semblare o disassemblare parti singole, parti
della torcia o assiemi torcia o cavi.
• Controllare e seguire le istruzioni come da
paragrafi “Sicurezza ed Installazione” di que-
sto manuale.
PARTI DELLA TORCIA
• Controllare la torcia per accertarsi del suo
corretto montaggio (fare riferimento al para-
grafo “montaggio Consumabili torcia”).
• Installare le parti della torcia idonee per l’ap-
plicazione desiderata (fare riferimento al pa-
ragrafo “Scelta dei consumabili”).
TENSIONE DI ALIMENTAZIONE
• Controllare che ci sia una corretta tensione di
alimentazione per il generatore.
• Collegare alla rete e posizionare l’interruttore
principale in posizione ON per fornire tensio-
ne al sistema.
CAVO DI MASSA
• Assicurarsi che ci sia una buna connessione
del cavo di massa al pezzo da tagliare.
SISTEMA DI PULIZIA (SPURGO)
• Premere il pulsante torcia per iniziare la spur-
go dell’aria (pre-flusso di 3s) per rimuovere
eventuale condensa che si potrebbe esse-
re accumulata nella torcia e nei conduttori
mentre il sistema era spento. Per raffreddare
l’impugnatura della torcia o per rimuovere
ulteriore condensa nella torcia e nei condut-
tori premere il pulsante di spurgo aria (8) sul
frontale della macchina.
ATTENZIONE: NON innescare l’arco du-
rante la fase di impostazione.
CONTROLLO QUALITA’ ARIA
• Per controllare la qualità dell’aria, disattivare
la torcia (post-flusso) e posizionare i vetri di
filtro difronte alla torcia. Qualsiasi traccia di
olio o di umidità nell’aria sarà visibile sui
vetri. NON inescate l’arco pilota durante il
controllo della qualità dell’aria.
REGOLAZIONE PRESSIONE DELL’ARIA
• Regolare la pressione dell’aria premendo il
pulsante di spurgo aria (8) e agendo sulla
manopola di regolazione della pressione. Il
display visualizza la pressione impostata in
bar. Il led BAR (11) è acceso.
REGOLAZIONE CORRENTE DI TAGLIO
• Regolare la corrente di taglio agendo sulla
manopola di regolazione (2).
TAGLIO
TAGLIO CON TORCIA A MANO
• La torcia può essere tenuta confortevolmente
in una mano o fermamente con due mani.
Scegliere la tecnica più comoda e che permet-
te un buon controllo e movimento. Posizionare
il dito indice o il pollice per premere il pulsan-
te di controllo sull’impugnatura della torcia.

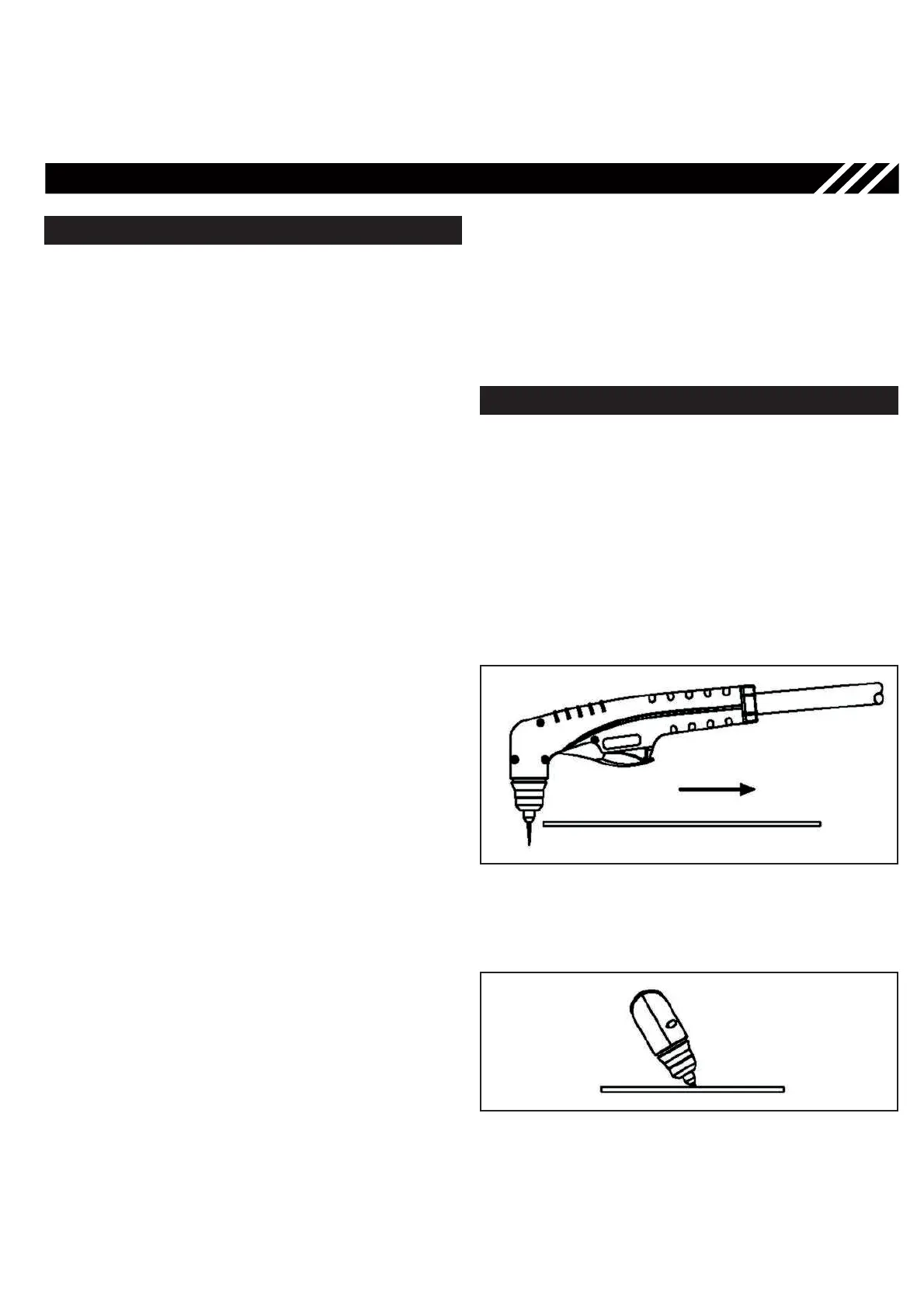

• Per iniziare a tagliare dal bordo del pezzo te-
nere la torcia perpendicolare al pezzo con la
parte fontale della punta sul bordo del pezzo
nel punto in cui dovete iniziare a tagliare. FIG.
15.
Figura 15
• Per forare, inclinare leggermente la torcia per
dirigire le scintille lontano dalla torcia finchè la
foratura non è completa. FIG. 16
Figura 16
• Per il taglio a contatto (fino a 4mm) tenere la
torcia in contatto con il pezzo. Per il taglio a
distanza tenere la torcia a circa 2-3mm dal
pezzo.
• Con la torcia in posizione di avvio premere il
pulsante della torcia. Dopo un iniziale spurgo
