La macchina è predisposta per il collega-
mento a sistemi di taglio automatici.
• Assicurarsi che la macchina sia spenta e scol-
legata dalla rete di alimentazione.
• Il generatore è dotato sul retro di un connet-
tore maschio 7 poli. Collegare il contatto di
comando del sistema di taglio automatico ad
un connettore femmina 7 poli compatibile
con quello montato sulla macchina secondo
il seguente schema.
• Collegare il connettore volante maschio alla
macchina.
COLLEGAMENTO A SISTEMI DI TAGLIO AUTOMATICI
La macchina è impostata di default per il taglio
manuale con una sicurezza pre-taglio.
Per settare la macchina per il taglio automatico
seguire le seguenti indicazioni:
• Accendere la macchina tenendo premuto il
tasto di destra (8).
• Impostare con il potenziometro centrale (2)
PA=0 sul display (3) (di base è PA=1 per la
sicurezza pre-taglio).
• Per salvare il parametro spegnere e riaccen-
dere la macchina.
SEGNALE DI TENSIONE DELL’ARCO
ATTENZIONE! LE SCOSSE ELETTRICHE
POSSONO ESSERE LETALI
Tale operazione deve essere eseguita pres-
so un centro di assistenza da personale
qualificato, consapevole dei rischi dovuti
alle elevate tensioni e delle possibili conse-
guenze sull’impianto derivanti da un inter-
vento improprio.
Leggere attentamente le istruzioni e le spe-
cifiche tecniche del banco da taglio prima
di procedere.
Di default la riduzione della tensione di uscita è pari
a 1:50. Nel caso il banco di taglio da collegare ri-
% % %
%
#%
%
"
%
$
%
%
"
!%
%
%

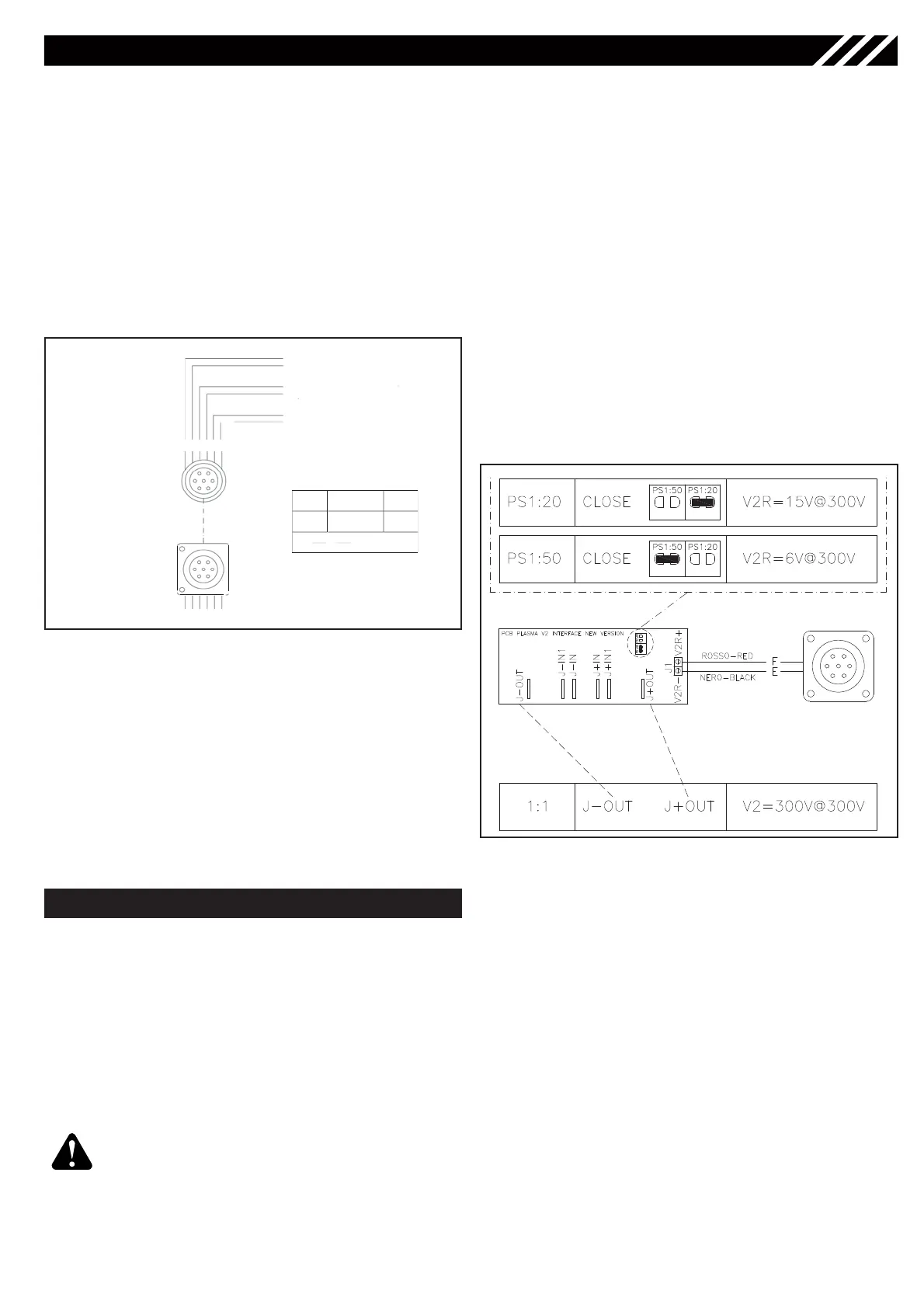

Figura 12
Figura 13
chiedesse una tensione diversa è possibile impostare
una riduzione 1:20. FIG. 13
• Rimuovere il ponte di stagno su PS1:50.
• Stagnare i due punti su PS1:20
Se è necessaria una tensione dell’arco per attivare
il sistema di controllo altezza torcia procurarsi un
cavo 1,0 mm2 dimensionato per una tensione di
300V o superiore. Il segnale di tensione dell’arco
sulla scheda di interfaccia può essere raggiunto
procedendo come descritto di seguito:
• Rimuovere il coperchio della macchina.
• Far passare il cavo tramite il foro sul retro
della macchina (18) ed eseguire un collega-
mento alla scheda di interfaccia secondo lo
schema in FIG. 13.
• Fissare il cavo.
• Rimettere il coperchio.
