ES-8
La máquina está preparada para la cone-
xión a los sistemas de corte automáticos.
• Asegurarse de que la máquina está apagada
y desconectada de la red eléctrica.
• El generador lleva en la parte posterior un
conector macho de 7 polos. Conectar el con-
tacto de control del sistema de corte automáti-
co a un conector hembra 7 polos compatible
con el que está en la máquina de acuerdo
con el siguiente esquema.
• Conectar el conector macho a la máquina.
CONEXIÓN A SISTEMAS AUTOMÁTICOS DE CORTE
La máquina está configurada por defecto para el
corte manual con una seguridad pre-corte.
Para configurar la máquina para el corte automático
seguir las siguientes indicaciones:
• Encender la máquina manteniendo pulsado
el botón derecho (8).
• Ajustar con el potenciómetro central (2) PA
= 0 en la pantalla (3) (por defecto es PA = 1
para la Seguridad pre-corte).
• Apagar y encender la máquina para guardar
el parámetro.
SEÑAL DE TENSIÓN DE ARCO
¡ATENCIÓN! LA DESCARGA ELÉCTRICA
PUEDE SER MORTAL!
Las siguientes operaciones deben ser efec-
tuadas por personal calificado,
consciente de los peligros originados por la
alta tensión.
Leer cuidadosamente las instrucciones y
especificaciones de la mesa de corte antes
de proceder.
Por defecto, la reducción de la tensión de salida
es igual a 1:50. En el caso que la mesa de corte
a conectar necesite un voltaje diferente, es posible
% % %
%
#%
%
"
%
$
%
%
"
!%
%
%

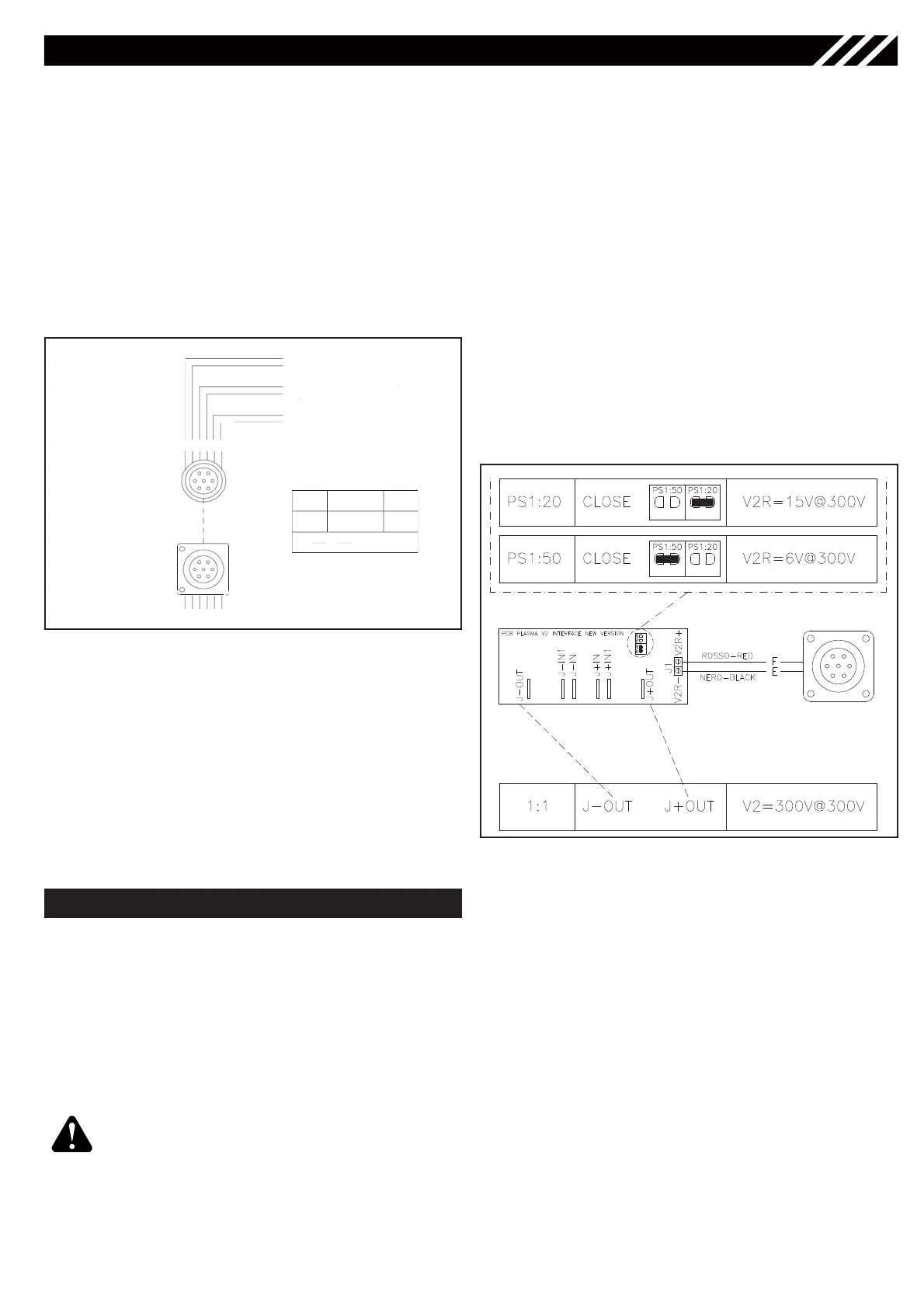

Figura 12
Figura 13
establecer una reducción de 1:20 - Fig. 13.
• Quitar el puente de estaño en PS1: 50.
• Estañar los dos puntos de PS1: 20
Si se requiere tensión de arco para activar el sistema
de control de altura de la antorcha, procurarse un
cable de 1,00mm² dimensionado para una tensión
de 300V o superior. El señal de tension de arco en
el circuito de interfaz puede ser tomado seguiendo
estos pasos:
• Quitar la tapa de la máquina.
• Pasar el cable a través del agujero en la parte
posterior de la máquina (18) y realizar una
conexión a la tarjeta de interfaz según el
esquema que sigue.
• Asegurar el cable en el pasacable.
• Volver a colocar la tapa.
