Podłączenie do wodociągu
(w przypadku pieców przystosowanych do użyt-
kowania z nawilżaczem z zaworem elektromagne-
tycznym)
Urządzenie należy zasilać zmiękczoną wodą pitną
o ciśnieniu w zakresie od 100 do 200 kPa (1,0 - 2,0
bary). Twardość wody musi zawierać się w przedziale
pomiędzy 0,5°F a 3°F (zaleca się stoso
wanie zmięk-
czacza, aby uniknąć awarii wentylatora, usterki
elementy grzewczego i zmniejszenia osadzania
się kamienia w komorze pieczenia). Podłączenie
do wodociągu wykonywane jest za pomocą gwin-
towanego
zaworu elektromagnetycznego ¾” znajdu-
jącego z tyłu
urządzenia (u dołu), pomiędzy fi ltrem
mechanicznym i z kurkiem odcinającym (przed
podłączeniem fi ltra należy spuścić trochę wody, aby
usunąć zanieczyszczenia z rury).
Ostrzeżenie:
Aby uniknąć osadzania się kamienia w komorze
pieczenia koniecznie stosuj fi ltry zmiękczające (od-
kamieniające).

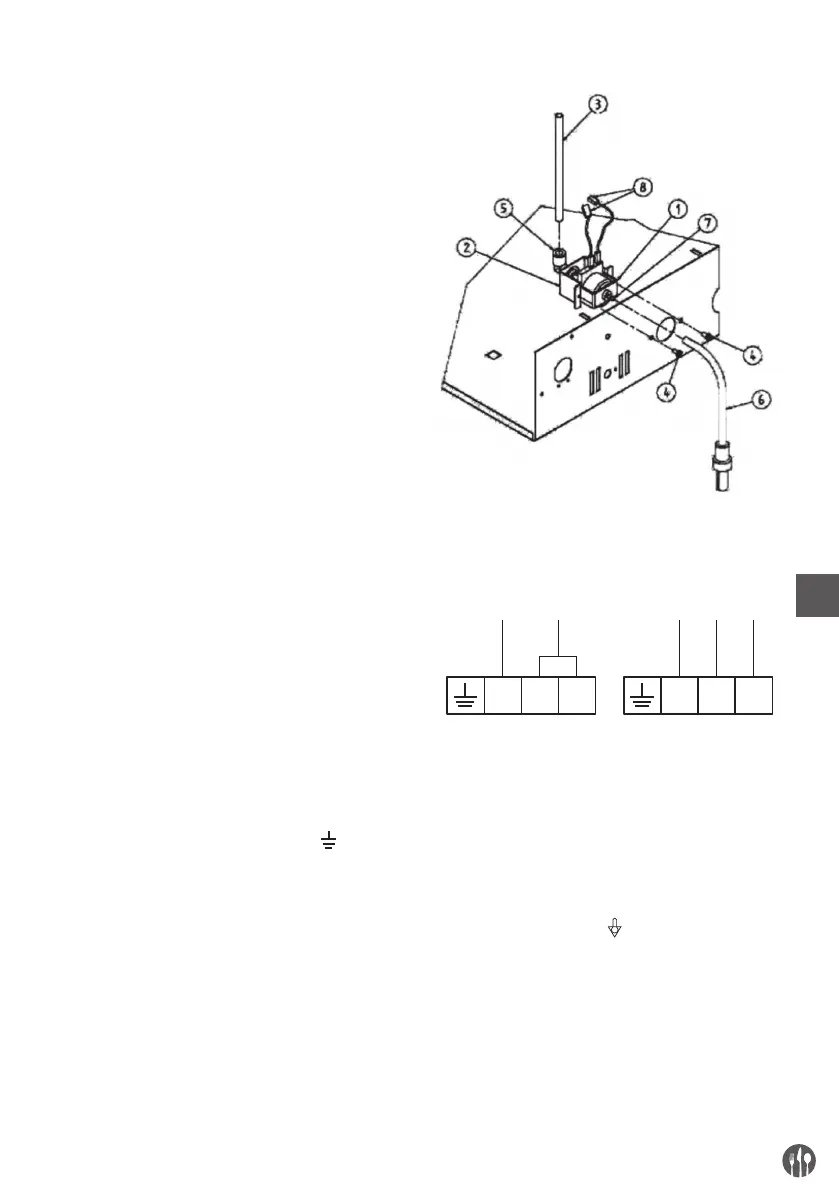

Rys. 1
Podłączenie przewodu zasilania:
Tablica zaciskowa znajduje się na panelu tylnym
urządzenia. Otwórz pokrywę płyty zaciskowej pod-
ważając za pomocą wkrętaka dwie boczne wypust-
ki. Poluzuj śrubę zaciskową przewodu i przepuść
kabel. Ułóż przewody tak, aby przewód uziemie-
nia był ostatnim odłączanym od swojego zacisku,
gdy przewód przejdzie do stanu nieprawidłowego
przewodzenia. Podłącz przewód fazowy do zacisku
oznaczonego literą „L”, przewód neutralny do za-
cisku oznaczonego literą „N”, a przewód uziemie-
nia do zacisku oznaczonego symbolem .
N
230V
L2 L1 N
400V / 2N
L2 L1
Dokręć nakrętkę wieńcową zacisku kabla i zamknij
pokrywę tablicy zaciskowej.
(schemat podłączenia dostępny jest także obok
tablicy zaciskowej). Dociśnij zacisk przewodu i
załóż tylną część obudowy urządzenia.
Urządzenie należy podłączyć do układu ekwipoten-
cjalnego, po sprawdzeniu jego wydajności zgodnie
z obowiązującymi przepisami lokalnymi.
To połączenie należy wykonać pomiędzy różnymi
urządzeniami za pomocą odpowiedniego zacisku
oznaczonego symbolem . Przewód ekwipoten-
cjalny musi mieć minimalną średnicę 2,5 mm
2
. Za-
cisk ekwipotencjalny znajduje się z tyłu urządzenia.
