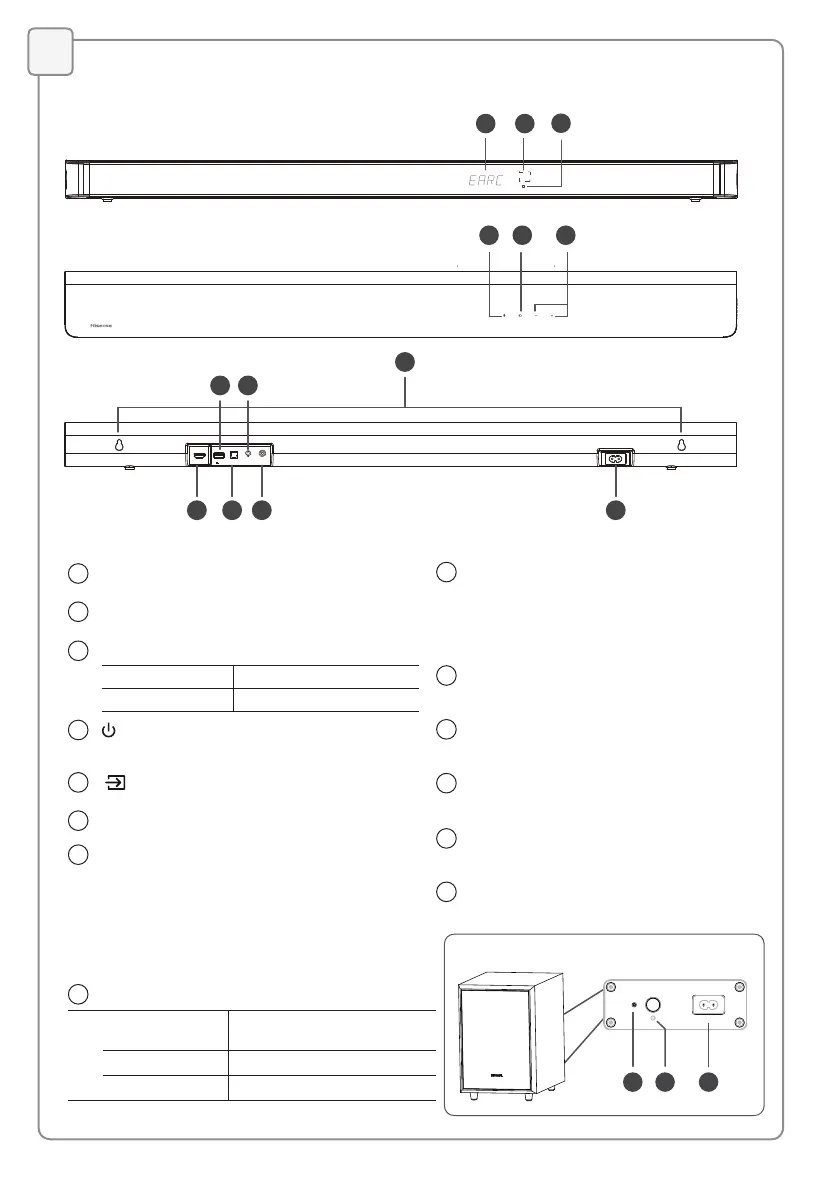

Identification des pièces
Unité principale
1
Fenêtre d’affichage
Permet d’afficher l’état actuel.
2
Capteur de télécommande
Permet de recevoir le signal de la télécommande.
3
Voyant de veille rouge
• Toujours allumé En mode veille
• Clignotement lent En mode réveil automatique
4
Bouton (MARCHE/ARRÊT)
Permet de commuter l’appareil entre le mode
MARCHE et le mode VEILLE.
5
Bouton (SOURCE)
Sélectionnez le mode de lecture.
6
Bouton +/- (VOL+/VOL-)
Permettent d’augmenter/diminuer le volume.
7
Support mural
Installez les vis de montage mural au support
mural de l’unité.
8
Prise HDMI eARC
Le port permettant de connecter un
téléviseur. Le port prend en charge la
fonctionnalité eARC/ARC HDMI, qui permet
à la barre de son de lire le son provenant du
téléviseur connecté.
9
Prise USB
Insérez le périphérique USB pour lire de la
musique.
10
Prise OPTICAL
Permet la connexion à la prise OPTICAL OUT
d’un périphérique externe.
11
Prise AUX
Permet de connecter un périphérique audio
externe.
12
Prise COAXIAL
Permet la connexion à la prise COAXIAL OUT
d’un périphérique externe.
13
Prise AC IN
Branchez ici le câble d’alimentation.
Caisson de basses sans fil
1
Voyant
• Clignotement
rapide
Le caisson de basses en mode
association
• Toujours allumé Connecté/associé avec succès
• Clignotement lent Échec de la connexion/association
