Hitachi 32LD8D20E - Page 48

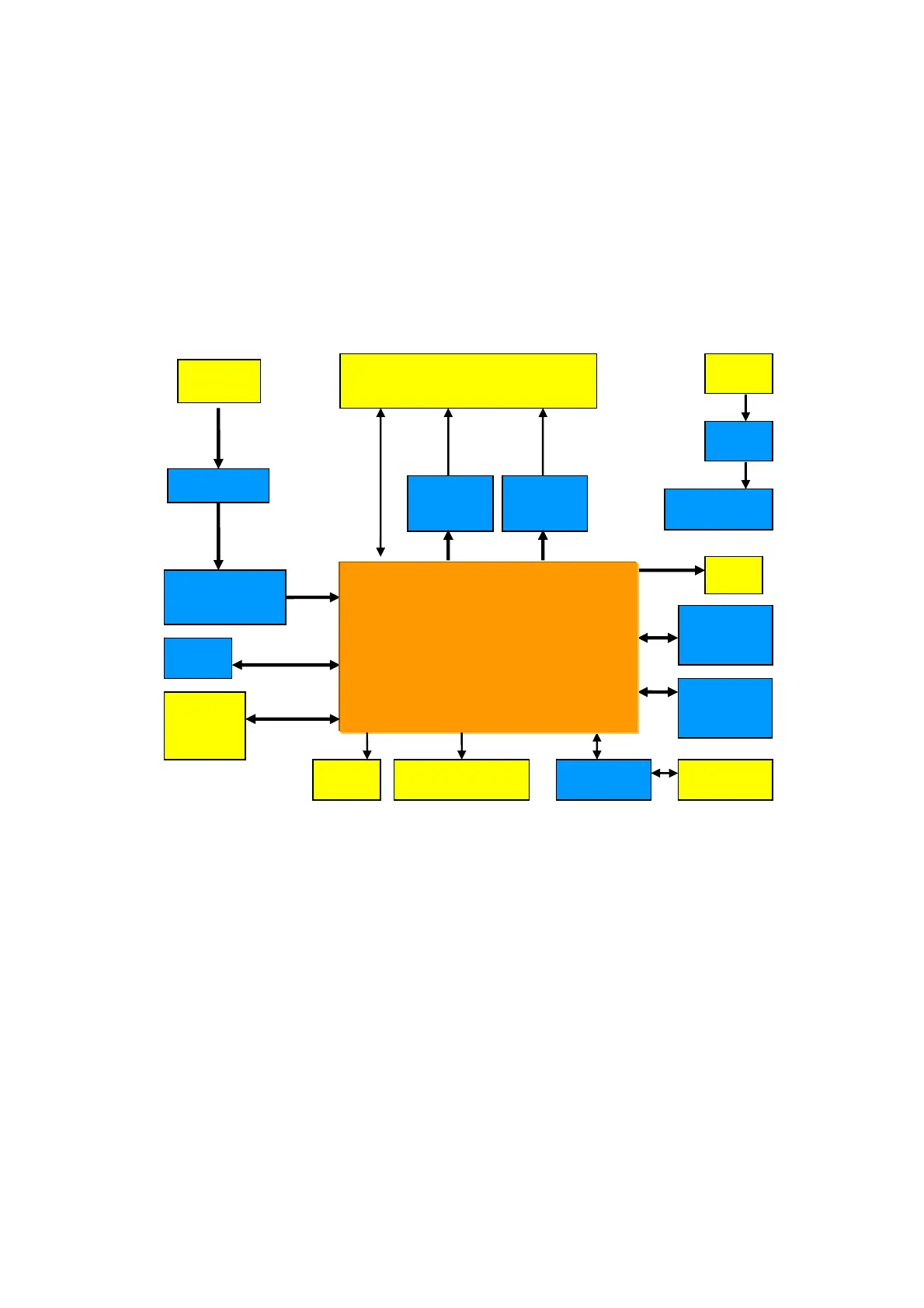

13.5.1 IDTV Module Block Diagram
I2C,UART,4 GPIO, IF AGC
EMMA2LL
CPU + MPEG DECODER
NEC
VCXO
VIDEO
AMP
16 MB
DDRAM
PROGRAM
CON
(UART)
S/PDIF
CON
COFDM
DEMOD
SAW Filter
PCMCIA
CON
IF INPUT
CON
2 MB
FLASH
AUDIO
DAC
POWER
CON
5V
BUCK
3.3V 1.8V 1.5V
LIN.REGULATOR
BUFFERS &
GATES
ANALOG AV CON
DIGITAL AV CON
JTAG
CON
