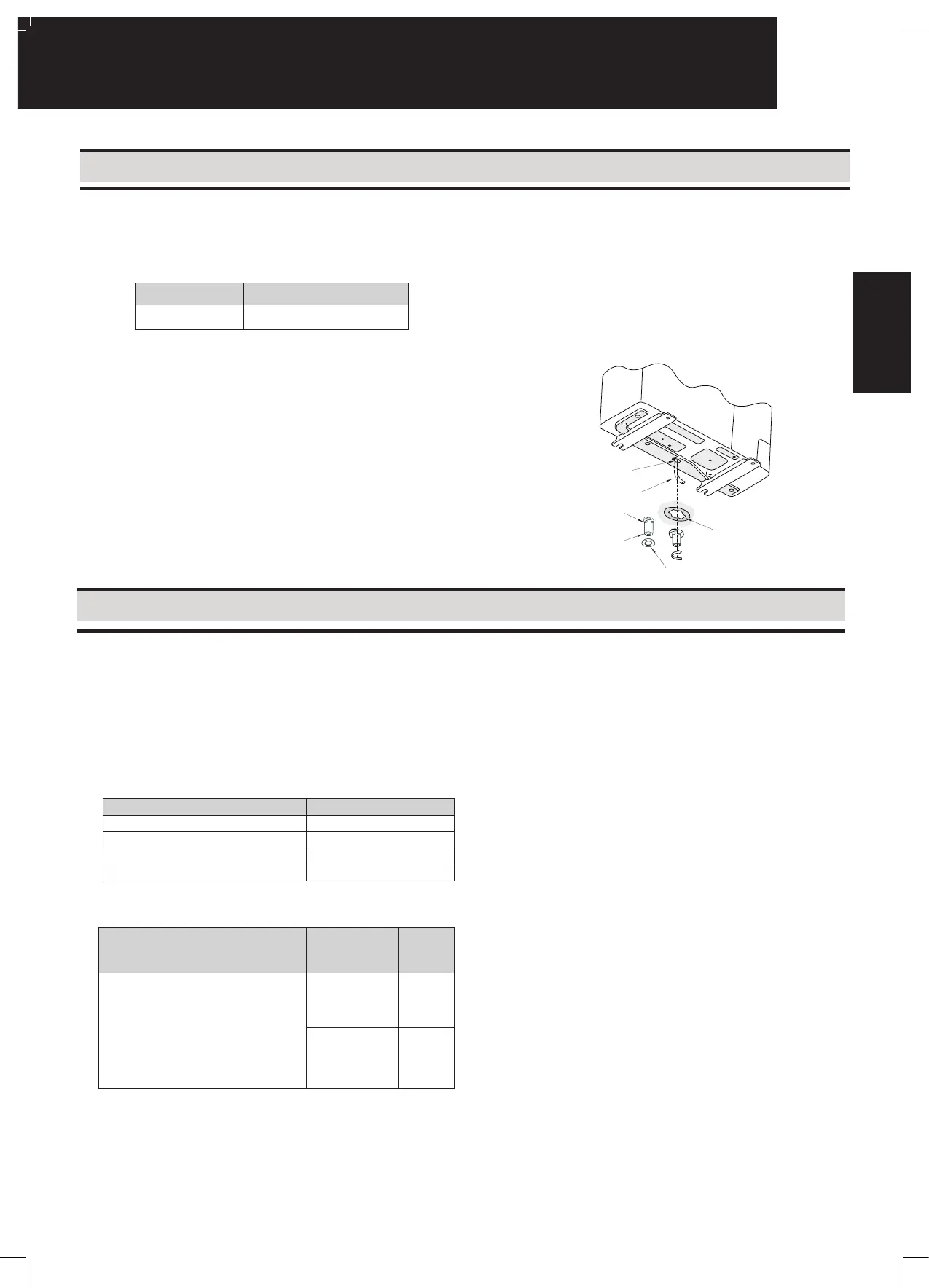

INSTALLATIONS- UND BETRIEBSHANDBUCH
DEUTSCH
13 VERKABELUNG
13.1. ALLGEMEINE PRÜFUNG
12 ZUSÄTZLICHE KÜHLMITTELMENGE
12.1. ABFLUSSSTUTZEN
Wird die Platte des Außengeräts vorübergehend als Abussaufnahme
verwendet und das Abwasser abgeleitet, wird an diesen Abussstutzen
die Abussleitung angeschlossen.
Modell Geeignetes Modell
DBS-26 H(V)RNM(1)E/HVRNS1E
Anschließen
1. Setzen Sie die Gummikappe auf den Abussstutzen bis zu den
extrudierten Teilen auf.
2. Setzen Sie den Stutzen in die Gerätegrundplatte ein, und drehen
Sie ihn etwa 40 ° entgegen dem Uhrzeigersinn.
3. Die Größe des Abussstutzens beträgt 32 mm (AD).
4. Ein Abussrohr ist nicht im Lieferumfang enthalten.
 HINWEIS:
Verwenden Sie diesen Abussstutzen nicht in einer kalten
Umgebung, da das Abwasser gefrieren kann. Mit diesem
Abussstutzen kann nicht das gesamte Abwasser aufgefangen
werden. Ist das Auffangen des gesamten Abwassers erforderlich,
dann stellen Sie eine Abusswanne bereit, die größer als das
Gerät ist, und bauen Sie diese einschließlich eines Abusses
unter dem Gerät ein.
1. Stellen Sie sicher, dass die vor Ort gestellten elektrischen
Komponenten (Netzschalter, Stromkreisunterbrecher, Kabel, Stecker
und Kabelanschlüsse) nach den angegebenen elektrischen Daten
ausgewählt wurden. Stellen Sie sicher, dass sie den regionalen und
nationalen Normen entsprechen.
2 Entsprechend der Ratsrichtlinie 2004/108/EG (89/336/EWG)
bezüglich der elektromagnetischen Verträglichkeit gibt folgende
Tabelle die gem. EN61000-3-11
maximal zulässige Systemimpedanz Z
max
an der Schnittstelle mit dem
Netzanschluss des Nutzers an.
MODELL Zmax (Ω beträgt.)
RAS-3HVRNME
-
RAS-4HVRNM1E/4HVRNS1E
0,41/0,31
RAS-5HVRNM1E/5HVRNS1E
0,29/0,29
RAS-6HVRNM1E/6HVRNS1E
0,29/0,29
3. Der Zustand der Modelle hinsichtlich der Oberschwingungsströme
gemäß den Normen IEC 61000-3-2 und IEC 61000-3-12 sieht
folgendermaßen aus:
Zustand der Modelle hinsichtlich
der Normen IEC 61000-3-2 und IEC
61000-3-12 Ssc „xx“
MODELLE
Ssc „xx“
(KVA)
Gerät erfüllt die Norm IEC 61000-3-2
(professionelle Nutzung
(*)
)
RAS-4HRNM1E
(*)
RAS-5HRNM1E
(*)
RAS-6HRNM1E
(*)
-
RAS-3HVRNME
RAS-4HVRN(S/M)1E
RAS-5HVRN(S/M)1E
RAS-6HVRN(S/M)1E
-
4. Stellen Sie sicher, dass die Netzspannung eine Abweichung
von +/-10% nicht überschreitet.
5. Stellen Sie sicher, dass die Impedanz der Stromversorgung so
gering ist, dass die Spannung beim Einschalten nicht unter 85%
der Nennspannung fällt.
6. Stellen Sie sicher, dass das Erdungskabel angeschlossen ist.
7. Schließen Sie eine Sicherung mit entsprechender Stärke an.
 WARNUNG:
Stellen Sie sicher, dass die Schrauben der Klemmleiste fest
angezogen sind.
 VORSICHT:
Stellen Sie sicher, dass die Lüfter des Innen- und des
Außengeräts still stehen, bevor Sie mit der Arbeit an der
Verkabelung oder einer der regelmäßigen Prüfungen beginnen.
Schützen Sie Kabel, Abussleitung und elektrische Bauteile vor
Beschädigung durch Ratten oder andere Kleintiere. Ungeschützte
Bauteile werden möglicherweise von Ratten beschädigt. Im
schlimmsten Fall kann es zu einem Brand kommen.
Wickeln Sie zusätzliche Isolierung um die Kabel, und dichten Sie
die Kabelanschlussaussparungen mit Dichtungsmaterial ab, um
das Produkt vor Kondenswasser und Insekten zu schützen.
Sichern Sie die Kabel mit der Kabelklemme im Inneren des
Innengeräts.
Führen Sie die Kabel durch die Aussparung in der seitlichen
Abdeckung, wenn Sie eine Kabelführung verwenden.
Sichern Sie das Kabel der Fernbedienung mit einer Kabelschelle
innerhalb des Schaltkastens.
Die elektrische Verkabelung muss den lokalen und nationalen
Richtlinien entsprechen. Wenden Sie sich im Hinblick auf Normen,
Vorschriften, Verordnungen usw. an die für Sie zuständige Behörde.
Überprüfen Sie, ob das Erdungskabel sicher angeschlossen ist.
Schließen Sie eine Sicherung mit entsprechender Kapazität an.
 GEFAHR:
Schalten Sie den Netzschalter aus, bevor Sie an
Kabelanschlüssen arbeiten.
Stellen Sie sicher, dass das Erdungskabel sicher und nach
den regionalen und nationalen Normen angeschlossen,
gekennzeichnet und befestigt ist.
 HINWEIS:
Bei mehreren Stromversorgungsquellen überprüfen und testen
Sie sicherheitshalber, ob alle ausgeschaltet sind.
Gummikappe
Abussstutzen
Extrudiertes Teil
Abussleitung
Abussleitung
Abussloch der
Grundplatte
