10
BA geodyna 6300-2 – ZEEWB511B03
Maschine aufstellen
ÁÁ
2
3
4
5
6
ÄÄÄÄÄ
ÄÄ
ÄÄ
ÄÄ Ä ÄÄÄ
Ä
Ä
Ä
1
2
SW 13
Â
1039
553
469
Ä
Ä
ÄÄ
Ä ÄÄÄÄ
ÄÄ ÄÄÄÄ

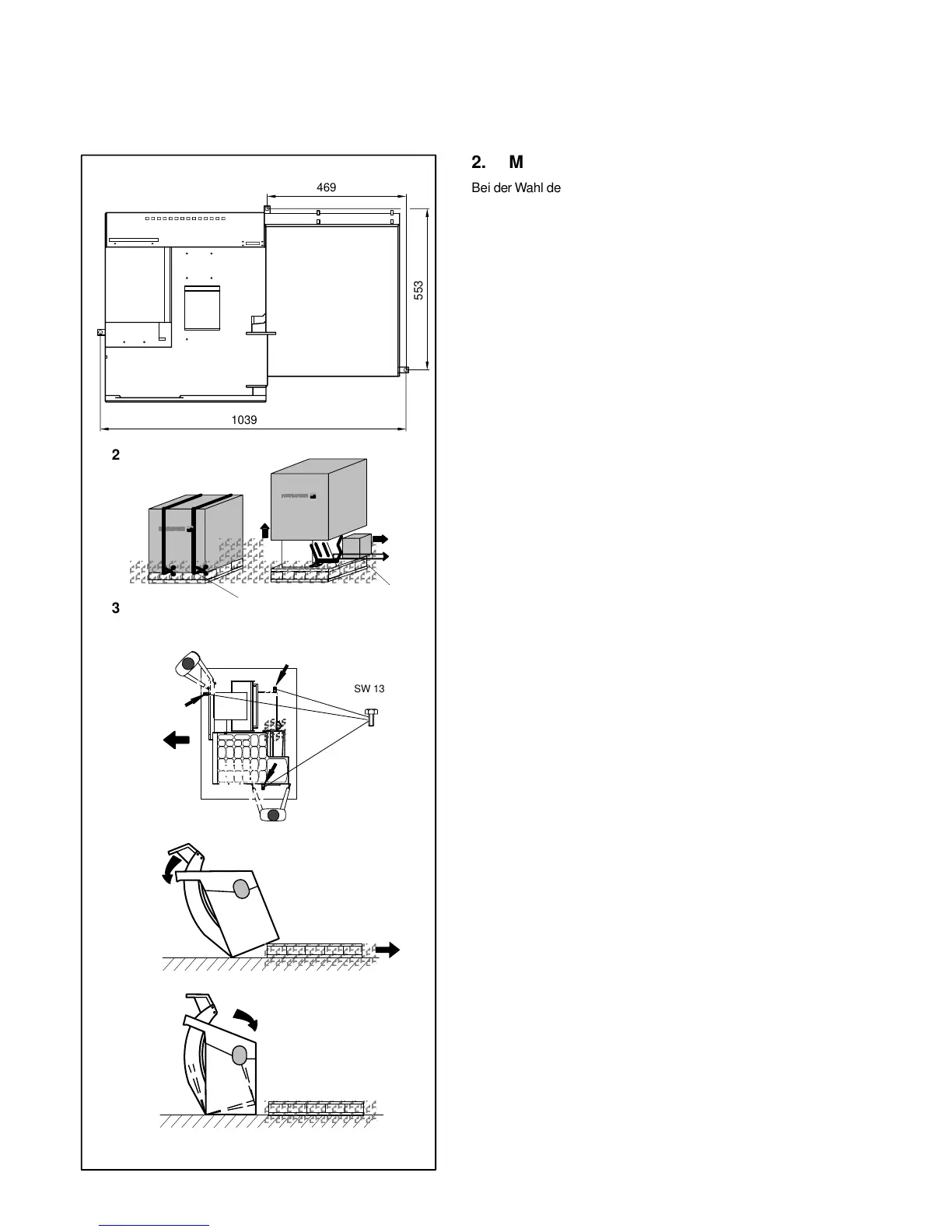

2. Maschine aufstellen
Bei der Wahl des Aufstellorts die Vorschriften und Hinweise der
Berufsgenossenschaft sowie die Forderungen der Arbeitsstät-
tenverordnung beachten.
Die Radauswuchtmaschine kann auf jedem ebenen und
festen Boden aufgestellt werden. Das Gewicht und die Ab-
maße der Maschine dem Kapitel 15. Technische Daten entneh-
men. Vor dem Aufstellen auf Etagendecken deren zulässige
Belastbarkeit prüfen bzw. beachten.
Eine Befestigung der Maschine ist zu empfehlen, aber nicht zwin-
gend notwendig. An drei Aufstellpunkten sind Befesti-
gungsbohrungen vorgesehen (Bild 2), über die die Maschine mit
Steinschrauben M10 oder mit entsprechenden Dübeln am Boden
befestigt werden kann. Die Mittenabstände der Befestigungs-
bohrungen (Bohrbild) sind im Bild 2 angegeben. Nach dem Auf-
stellen muss die Maschine einwandfrei auf den drei Aufstell-
punkten stehen. Ist dies nicht gegeben, muss mit geeigneten
Unterlegelementen die Dreipunktauflage hergestellt werden.
Aus transporttechnischen Gründen wird die Radauswuchtma-
schine im Spezialkarton auf Palette ausgeliefert.
2.1 Maschine auspacken
Das Auspacken der Maschine sollten zweckmäßigerweise
zwei Personen vornehmen.
Hinweis
Beim Auspacken darauf achten, dass das am Maschinenfuß
angebrachte Pedal der Feststellbremse und die Mechanik des
Pedals nicht beschädigt werden.
D Die Verpackungsbänder aufschneiden (Bild 3, Pos. 1),
den Verpackungsmantel nach oben wegnehmen und die
im Kleinkarton beigepackten Bauteile beiseite stellen
(Bild 3, Pos. 2).
D Die drei Sechskantschrauben Schlüsselweite (SW) 13,
mit denen die Maschine auf der Palette befestigt ist, ab-
schrauben (Bild 4, Pfeile).
D Die Maschine vorsichtig am Gewichtekasten und am
Radschutzträger anheben (Bild 4).
D Jetzt die Maschine seitlich auf den Boden abkippen
(Bild 5).
D Die Palette unter der Maschine herausziehen, und die
Maschine sanft auf den Boden absetzen (Bild 6).
2.2 Wechsel des Aufstellorts der Maschine
Wenn die Maschine zum Wechsel des Aufstellortes flurebenen
transportiert werden soll, die Maschine vorsichtig am Gewich-
tekasten und am Radschutzträger ankippen und auf ein geei-
gnetes Hebe– bzw. Flurfördergerät (z. B. Gabelstapler, Hub-
wagen) schieben.
Hinweis
Beim Heben der Maschine auf den Schwerpunkt achten, Pen-
delbewegungen vermeiden.
