Sicherheitshinweise und Funktion
Betriebsanleitung - geodyna 6300-2 – ZEEWB511B03
7
8
1
2
3
4 5
1 2 3
6
5
4
7
3 Elektroanschluss
Elektrische Installations- und Umklemmarbeiten
dürfen generell nur von einer Elektrofachkraft unter
Berücksichtigung der Vorschriften des VDE und des
zuständigen Energie-Versorgungsunternehmens
vorgenommen werden.
Die standardmäßige elektrische Ausrüstung und der
Antriebsmotor der Radauswuchtmaschine ist für den
Anschluss an Versorgungsnetze mit 1/N/PE oder 2/
PE AC 50/60 Hz, 200–240 Vorgesehen.
Die Anschlussleitung der Maschine ist werkseitig mit
einem Stecker (Europa Norm, CEE 7/VII) ausgerüstet.
Die Netzsicherung muss kundenseitig vor der
Steckerverbindung mit Schmelzsicherungen 6 – 16 A
gL nach VDE 0636 oder Sicherungsautomaten mit gL
Charakteristik erfolgen.
Der Elektroschaltplan ist in Kapitel 16.
Elektroschaltplan abgebildet. Außerdem ist unter dem
Gehäusedeckel ein herausnehmbarer
Elektroschaltplan angebracht.
4 Betätigungs- und
Anzeigeelemente.
4.1 Betätigungstasten und Anzeige

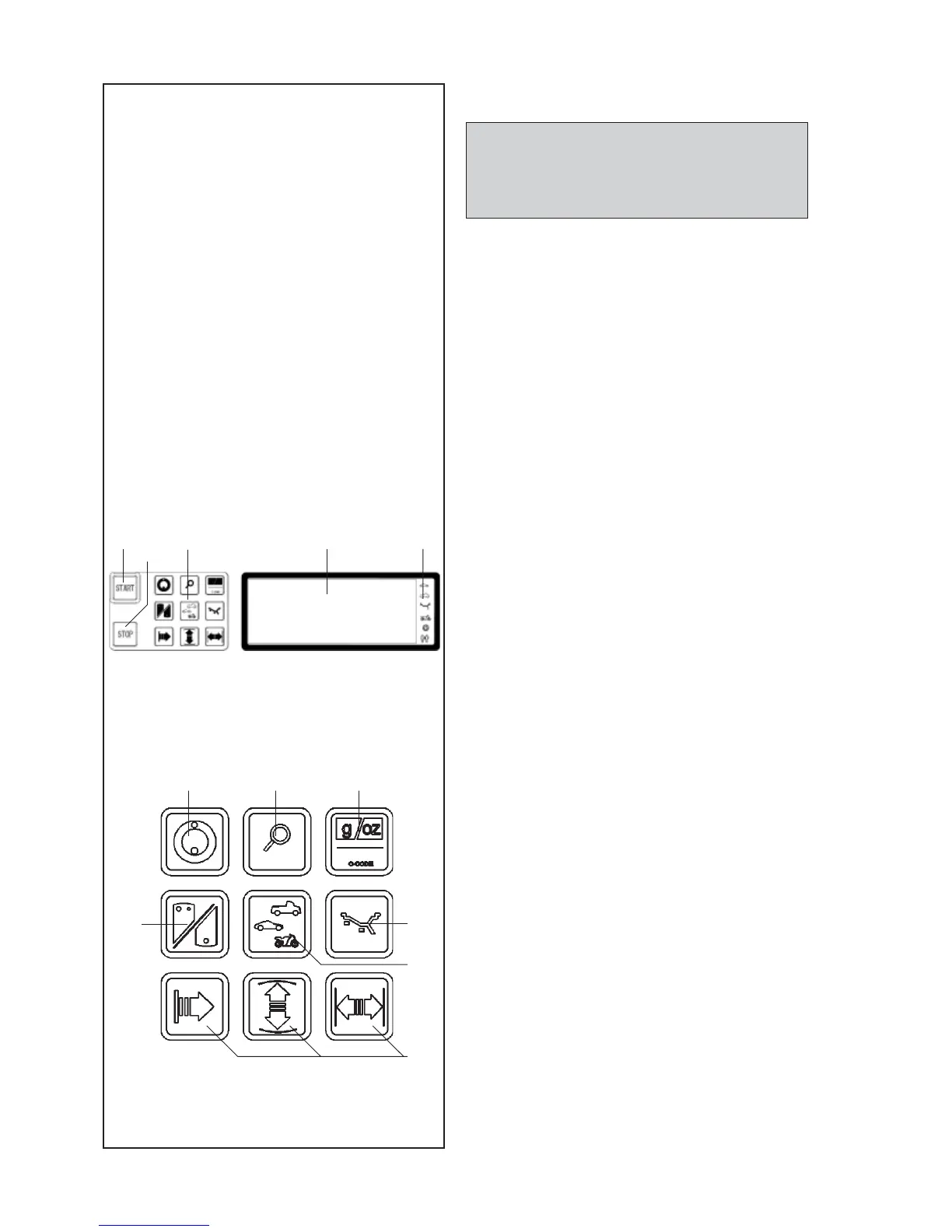

Bild 7Übersicht
1
START-Taste
– Einleiten des Messlaufs
Wenn die START-Taste nach dem Messlauf bei
offenem Radschutz gedrückt wird und die Positionsbremse
aktiviert ist, macht das Rad höchstens eine Umdrehung und
bremst so ab, dass das Gewicht der rechten
Ausgleichsebene senkrecht über der Hauptwelle angebracht
werden kann.
2 STOP-Taste
Messlauf unterbrechen.
Angezeigte Meldungen löschen.
– Wenn bei der Wahl der Funktionsweisen die
Eingabe mit der STOP-Taste beendet wird, ist der neu
gesetzte Zustand automatisch abgewählt und die alte
Funktionsweise wird beibehalten.
3 Tastenfeld mit Funktionstasten (siehe auch Bild 8).
4 Anzeigefeld (siehe auch Bild 9).
5 Symbole:
– Vier Anzeigen des Fahrzeugtyps
– Erfasste Anzahl der Speichen
– Identifikation des aktivierten Nutzers
Bild 8Tastenfeld mit Funktionstasten
1OP-Taste
– Laufruhenoptimierung starten.
– Im Programm Laufruhenoptimierung:
Ventilposition übernehmen.
2 Feinanzeige-Taste
– Unwuchtgröße mit größerer Auflösung
darstellen:
