Sicherheitshinweise und Funktion
Betriebsanleitung - geodyna 6300-2 – ZEEWB511B03
9
1
12
3
4
8
5
18
713
610 2
9
16
17
11
19
14
15
8
1 2 3
6
5
4
7
1 Gramm statt 5 Gramm bzw. 0,05 Unzen statt 0,25
Unzen (nur solange die Taste gedrückt wird).
– Restunwucht unterhalb des Schwellwerts zur
Unterdrückung kleiner Unwuchten anzeigen:
Solange die Taste gedrückt ist, wird die
Unterdrückung kleiner Unwuchten ausgeschaltet und
die tatsächlich vorhandene Unwucht wird angezeigt.
– Unwucht für Gewichteplatzierung normal
anzeigen:
Wenn eine Gewichteplatzierung Alu 1 bis Alu 5
gewählt ist, zuerst die Feinanzeige-Taste drücken und
halten und dann zusätzlich die Funktionstaste für
Gewichteplatzierung drücken. Auf der Anzeige
erscheinen dann Unwuchtgröße und Felgensymbol
für Gewichteplatzierung normal.
– Im OP- und UN-Programm dient die Feinanzeige-
Taste als Umschalttaste.
3C-Taste
– Kurz drücken:
Umschalten der Einheit für die
Unwuchtgrößenanzeige (Gramm oder Unzen).
Nach dem Einschalten der Maschine wird die über
den Code C3 gesetzte Gewichtseinheit verwendet.
– Lang drücken:
In den Modus zur Wahl der Funktionsweisen
schalten.
4 Funktionstaste für Fahrzeugtyp
Bei gedrückter Taste und gleichzeitigem Drehen
des Rades wird der gewünschte Fahrzeugtyp
gewählt. Mit dem Loslassen der Taste wird die
Eingabe übernommen.
5 Funktionstaste für Gewichteplatzierung (Alu–Taste)
– Lang drücken:
Bei gedrückter Taste und gleichzeitigem Drehen
des Rades wird die gewünschte
Gewichteplatzierung gewählt. Mit dem Loslassen
der Taste wird die Eingabe übernommen.
– Kurz drücken:
Dies ändert den von der Maschine gewählten
ALU-Typ nach der Erfassung der Daten durch den
Arm. Nach dem ALU-Typ, der von der EasyALU-
Funktion vorgeschlagen wird, kann der ALU-Typ nur
einmal gewechselt werden.
6 Funktionstaste zum Umschalten zwischen
Anzeige der dynamischen und statischen
Unwucht (S/D–Taste)
7 Funktionstasten für Abstandsmaß zwischen
Maschine, Felgendurchmesser und Felge
Felgenbreite.

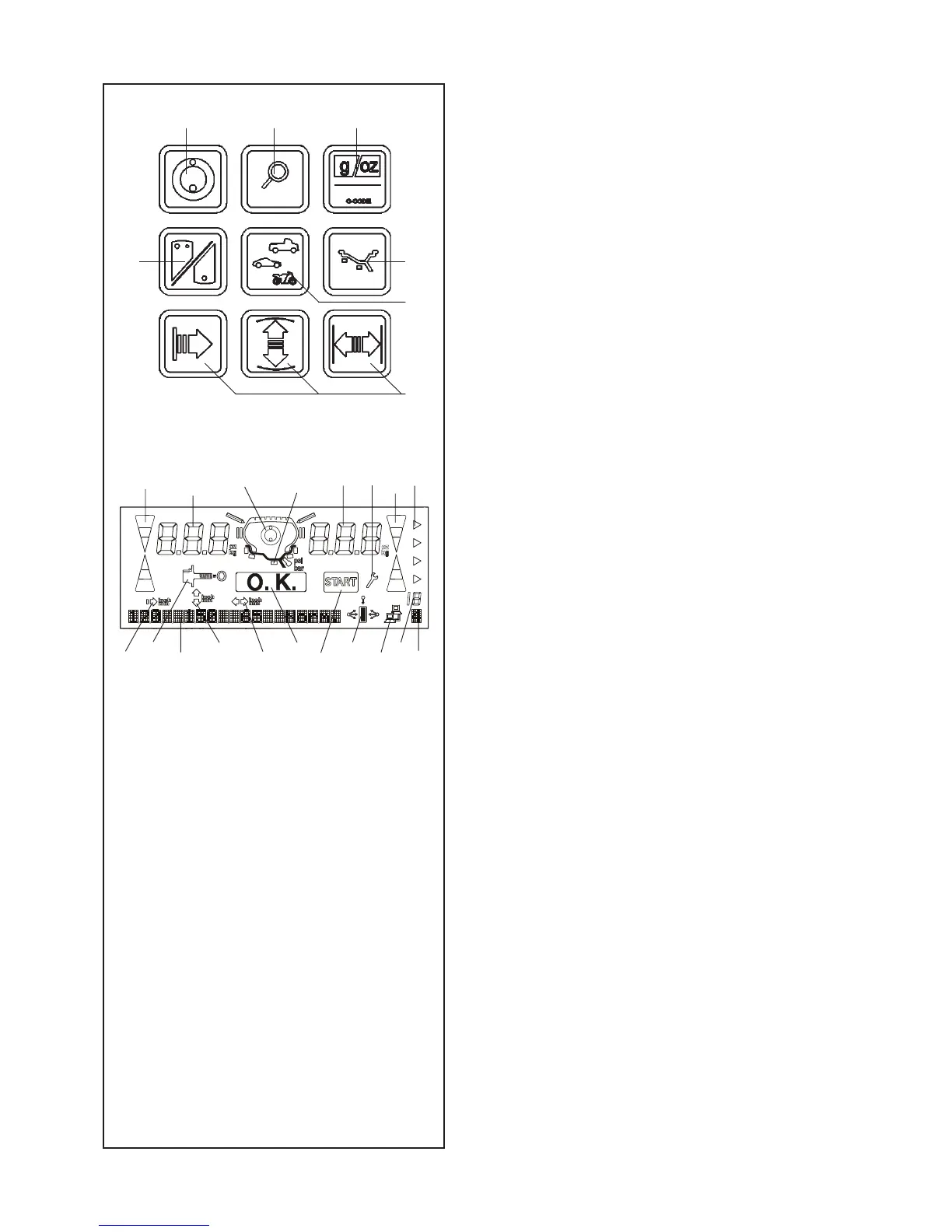

Bild 9Anzeigefeld – Anzeige und bedienerführende
Symbole während der verschiedenen Arbeitsgänge
1 Richtungsanzeige, linke Ausgleichsebene
2 OK-Anzeige
3 OP-Symbol – Aufforderung zur Durchführung der
Laufruhenoptimierung
4 Felgensymbol und mögliche
Gewichteplatzierungen
5 Richtungsanzeige, rechte Ausgleichsebene
6 Symbol für Felgendurchmesser
7 Symbol für Abstand Maschine zur linken
Ausgleichsebene
8 Ziffernanzeige (dreistellig) für rechte
Ausgleichsebene Hier werden angezeigt:
– Felgendurchmesser
