42
BA geodyna 6300-2 – ZEEWB511B03
Fahrzeugtyp Manuel, Gewichteplatzierung
und Radmaße eingeben
42
Alu 3
Alu 2
Alu 4
Alu 5
Alu 1
normal
Mit dem geodata–Messarm für Abstand und Durchmesser kan-
n der Abstand und der Durchmesser der Ausgleichspositionen
abgetastet und automatisch übernommen werden.
Mit dem geodata–Breitenmessarm kann bei allen Gewichte-
platzierungen am rechten Felgenhorn bzw. an der rechten Fel-
genschulter die Felgenbreite angetastet und automatisch über-
nommen werden.

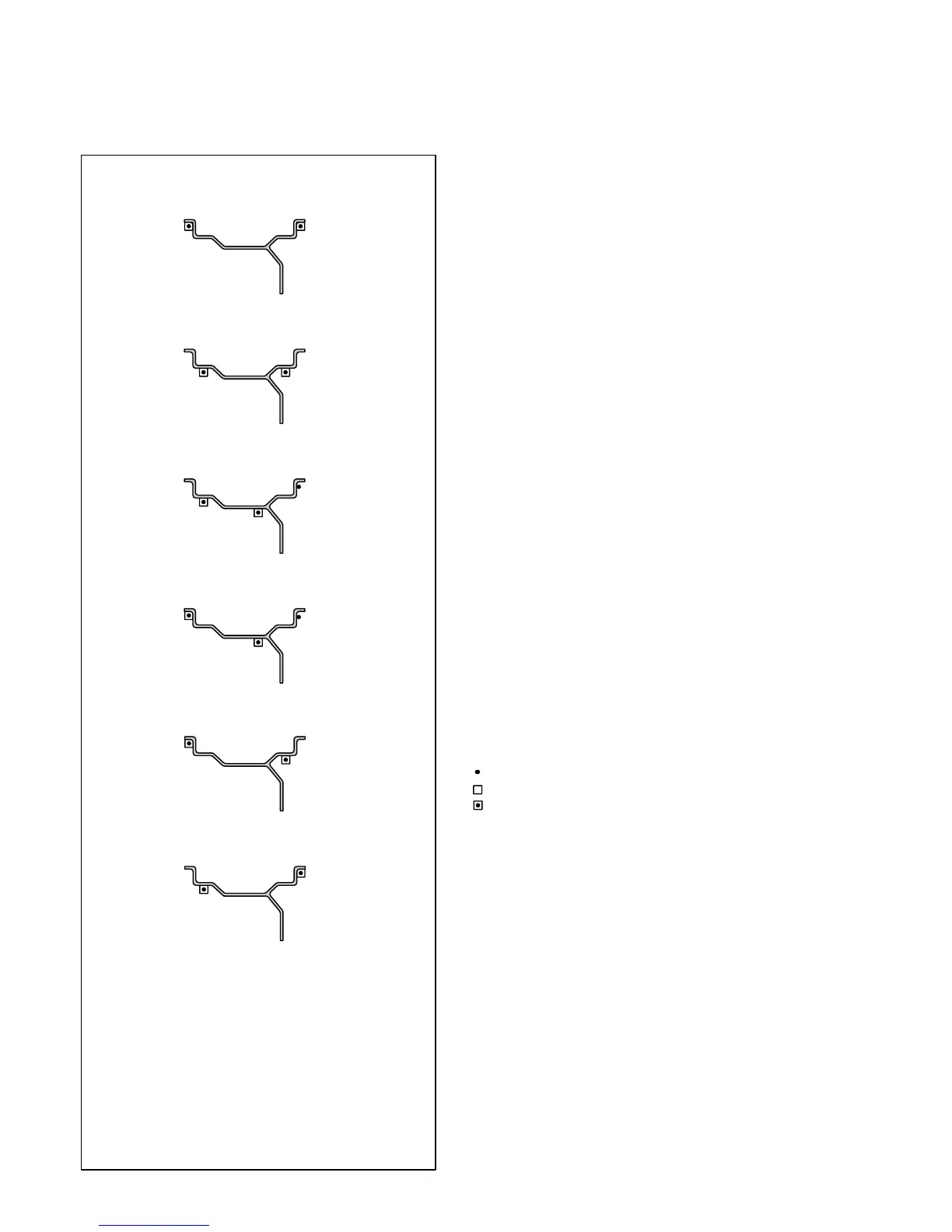

Bild 42 zeigt die korrekten Antastpositionen (ohne bzw. mit Kle-
begewicht) für verschiedene Gewichteplatzierungen. Je nach
Radtyp oder Gewichteplatzierung müssen zwei bzw. drei Posi-
tionen angetastet werden.
normal Normale Gewichteplatzierung, Federgewichte an
den Felgenhörnern – immer nach dem Einschalten
der Maschine aktiviert
Alu 1 Symmetrische Anbringung von Klebegewichten an
den Felgenschultern
Alu 2 Klebegewichte – Klebegewicht an Felgenschulter,
verstecktes Klebegewicht in der Felgenschüssel;
beim Auswuchten werden die Ausgleichsebenen für
die Klebegewichte von der Maschine vorgegeben
Alu 3 Federgewicht am linken Felgenhorn, Klebegewicht in
der Felgenschüssel;
beim Auswuchten wird die Ausgleichsebene für das
Klebegewicht von der Maschine vorgegeben
Alu 4 Federgewicht am linken Felgenhorn, Klebegewicht
an der rechten Felgenschulter
Alu 5 Federgewicht am rechten Felgenhorn, Klebegewicht
an der linken Felgenschulter
Antastpunkt
Gewichteposition
Antastpunkt = Gewichteposition
