8.2 Messen
y Messlauf starten mit der START-Taste oder durch
Schließen des Radschutzes, sofern vorhanden und
programmiert.
Läuft die Maschine nicht an und in der Anzeige erscheint
eine E-Meldung, siehe Kapitel 11. Meldungen.

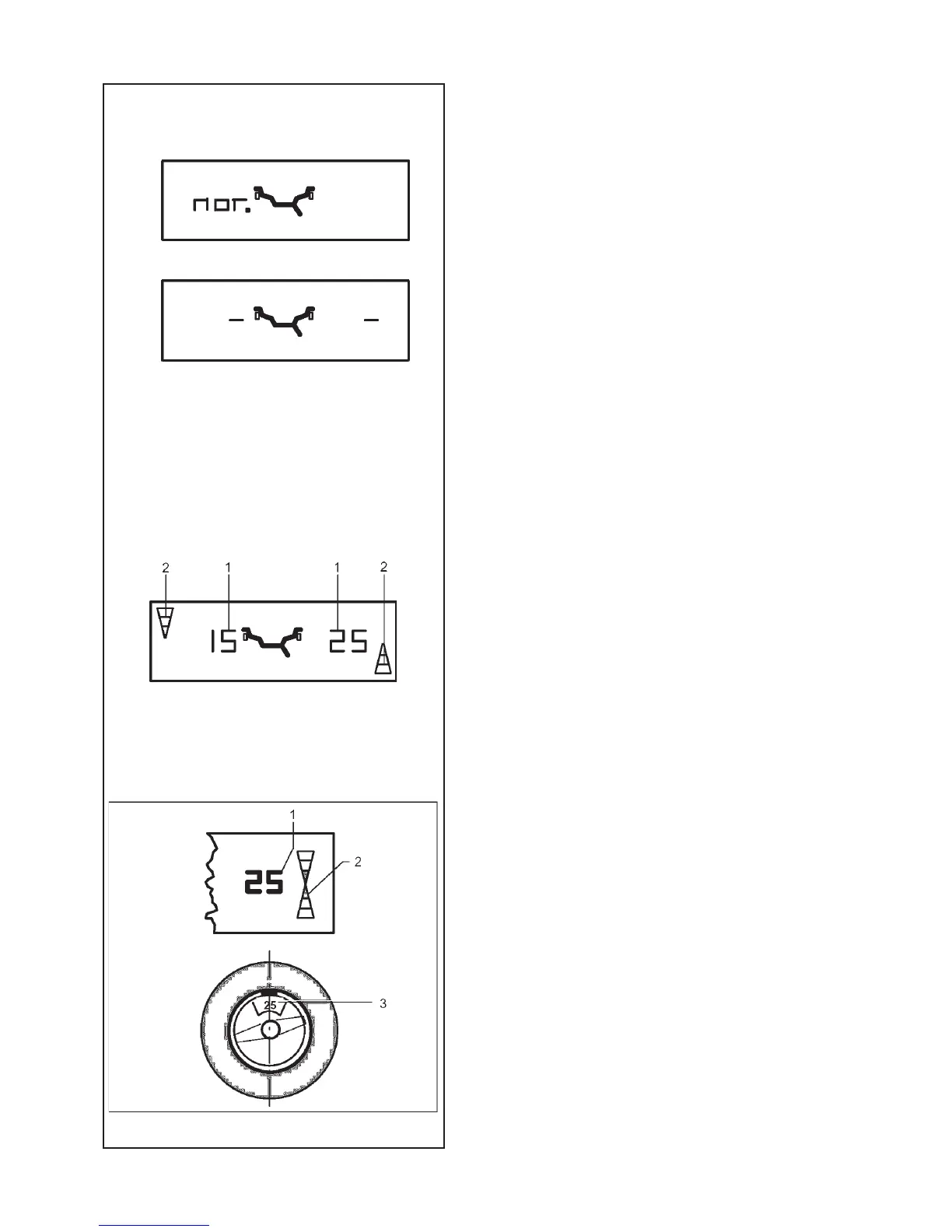

Während der Beschleunigungsphase zum Messlauf
wird die Gewichteplatzierung angezeigt (Bild 51, a).
Während des Messlaufs leuchtet nur je ein
Mittelsegment der Ziffernanzeigen (Bild 51, b).
Nach der Messung schaltet der Antrieb automatisch ab
und das Rad wird so bis zum Stillstand abgebremst, dass
das Gewicht der linken Ausgleichsebene senkrecht über
der Hauptwelle an-gebracht werden kann. Auf den
Ziffernanzeigen (Bild 52, Pos. 1) werden die
Unwuchtgrößen angezeigt. Bei Radstill-stand erscheint
auf den zugeordneten Richtungsanzeigen (Bild 52, Pos.
2) die jeweilige Eindrehrichtung in die Ausgleich-sposition
(Unwuchtlage).
Bei Erreichen der jeweiligen Ausgleichsposition sind
nur die beiden Pfeilspitzen sichtbar (Bild 53, Pos. 2).
y In dieser Position das der Gewichteplatzierung und
der angezeigten Unwuchtgröße (Bild 53, Pos.1)
entsprechende Ausgleichsgewicht exakt
senkrecht über der Hauptwelle an der Felge
anbringen (Bild 53, Pos. 3).
Das exakte Anbringen der Ausgleichsgewichte
zeigen die Bilder 54, 60 und 63.
Bild 53 Beispiel für Anzeige und Ausgleich der
rechten Ausgleichsebene
1 Anzeige der Unwuchtgröße
2 Anzeige der Ausgleichsposition – nur Pfeilspitzen
leuchten
3 Position des Ausgleichsgewichts an der Felge
8.3 Ausgleichsgewichte Anbringen
In diesem Kapitel wird das Anbringen von Federgewichten
und Klebegewichten für alle Gewichteplatzierungen
beschrieben.
8.3.1 Federgewichte anbringen
Linke Ausgleichsebene:
Nach erfolgtem Messlauf (siehe Kapitel 8.2) wird das Rad
so abgebremst, dass das Gewicht der linken
Ausgleichsebene senkrecht über der Hauptwelle
angebracht werden kann.
y Falls nötig, das Rad genau in die Ausgleichsposition
der
Linke Ausgleichsebene eindrehen. Bei Erreichen
der Ausgleichsposition leuchten nur die beiden
Pfeilspitzen (Bild 53, Pos. 2).
