Auswuchten
Betriebsanleitung - geodyna 6300-2 – ZEEWB511B03
57
56
1 2
55
58
1
2
a
Entfernungsangabe ein Minuszeichen und ein Signalton
ertönt.
Bei Erreichen der Ausgleichsebene (Entfernungsanzeige
= 0) blockiert das Auto-Stop-System (ASS) den
geodata–Messarm.
Hinweis
Das Auto-Stop-System (ASS) blockiert den
geodata–Messarm für Abstand und Durchmesser
nicht in folgenden Fällen:
der geodata–Messarm wird zu schnell
bewegt
die Ausgleichsposition ist nicht genau
eingedreht
der Winkel a (Bild 55) zwischen den
Ausgleichspositionen auf beiden
Ausgleichsebenen (Bild 55, Pos. 1 und 2) ist
sehr klein.
Wenn der geodata–Messarm zu schnell bewegt wird,
erscheint die Meldung H26 und bleibt 3 Sekunden auf
der Anzeige.
y In diesem Fall Messtastspitze mit dem Gewicht zurück
in die Ausgangsposition bewegen und dann nochmals
langsam an die Gewichteplatzierung heranführen.
Wenn der geodata–Messarm zu langsam bewegt wird,
er-scheint die Meldung H28 und bleibt 3 Sekunden auf
der Anzeige.
y In diesem Fall Messtastspitze mit dem Gewicht
zurück in die Ausgangsposition bewegen und dann
nochmals an die Gewichteplatzierung heranführen.

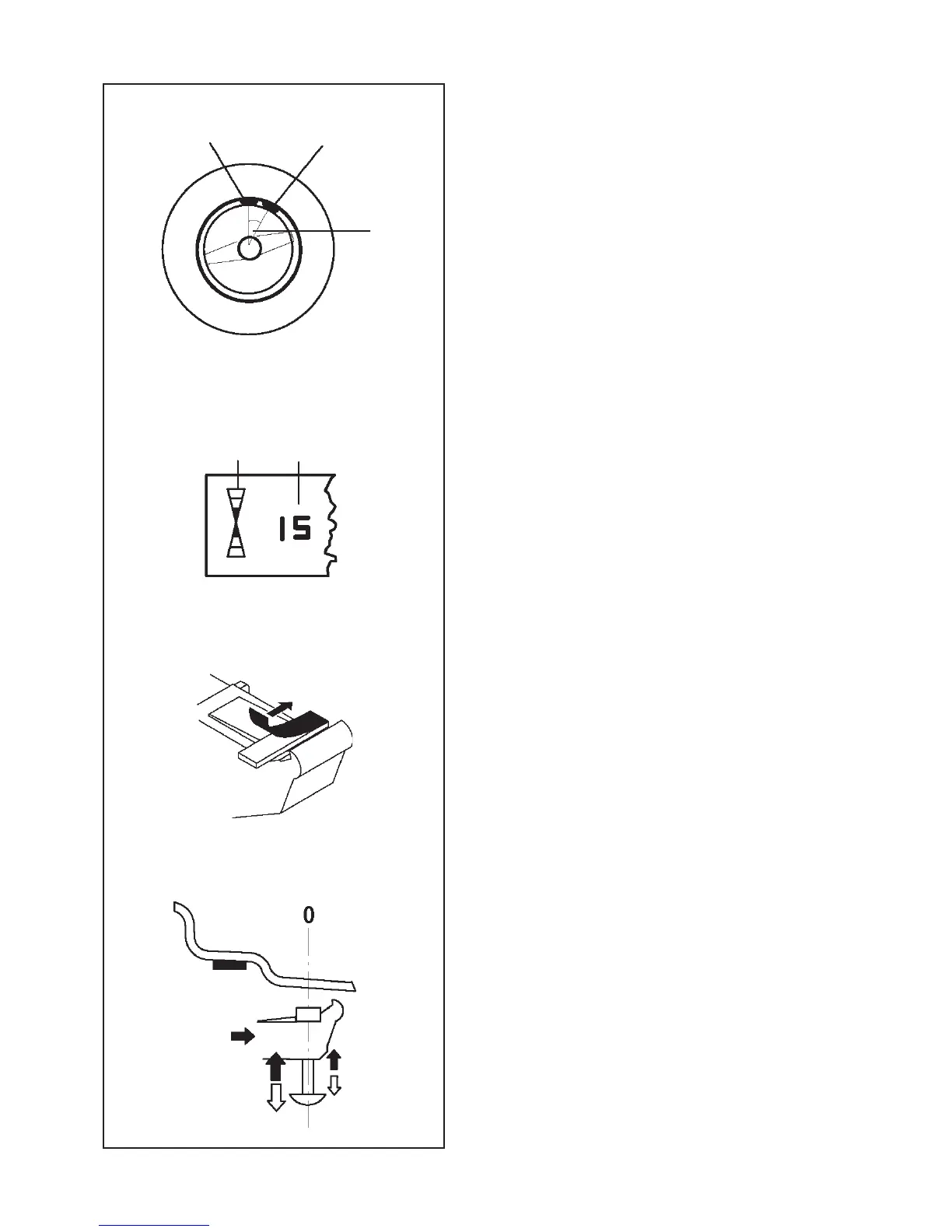

Klebegewicht in der linken Ausgleichsebene
anbringen
Nach erfolgtem Messlauf (siehe Kapitel 8.2) wird das
Rad so abgebremst, dass das Gewicht der linken
Ausgleichsebene senkrecht über der Hauptwelle
angebracht werden kann.
y Falls nötig, das Rad genau in die Ausgleichsposition
der linken Ausgleichsebene eindrehen. Bei
Erreichen der Ausgleichsposition leuchten nur die
beiden Pfeilspitzen (Bild 56, Pos. 1).
y Pedal der Feststellbremse drücken, um das Rad
in dieser Position festzustellen.
y Vor dem Anbringen von Klebegewichten den
Anbringplatz säubern.
y An der Messtastspitze ein Klebegewicht
entsprechend der ermittelten Unwucht mittig
einklemmen und die
Schutzfolie abziehen (Bild 57).
y Die Messtastspitze mit dem Gewicht an die
Gewichteplatzierung heranführen, bis das Auto-
Stop-System
(ASS) den geodata–Messarm blockiert und die
linke Ziffernanzeige 0 zeigt (Bild 58 – z. B. Alu
2, linke Ausgleichsebene).
