Auswuchten
Betriebsanleitung - geodyna 6300-2 – ZEEWB511B03
60
61
8
1 2 3
6
5
4
7
8.3.3 Klebegewichte nach Maßangabe
anbringen
Wenn ein Antasten der Ausgleichspositionen nicht
möglich ist und die Felgenabmessungen über die
Funktionstasten und Drehen des Rades eingegeben
wurden:

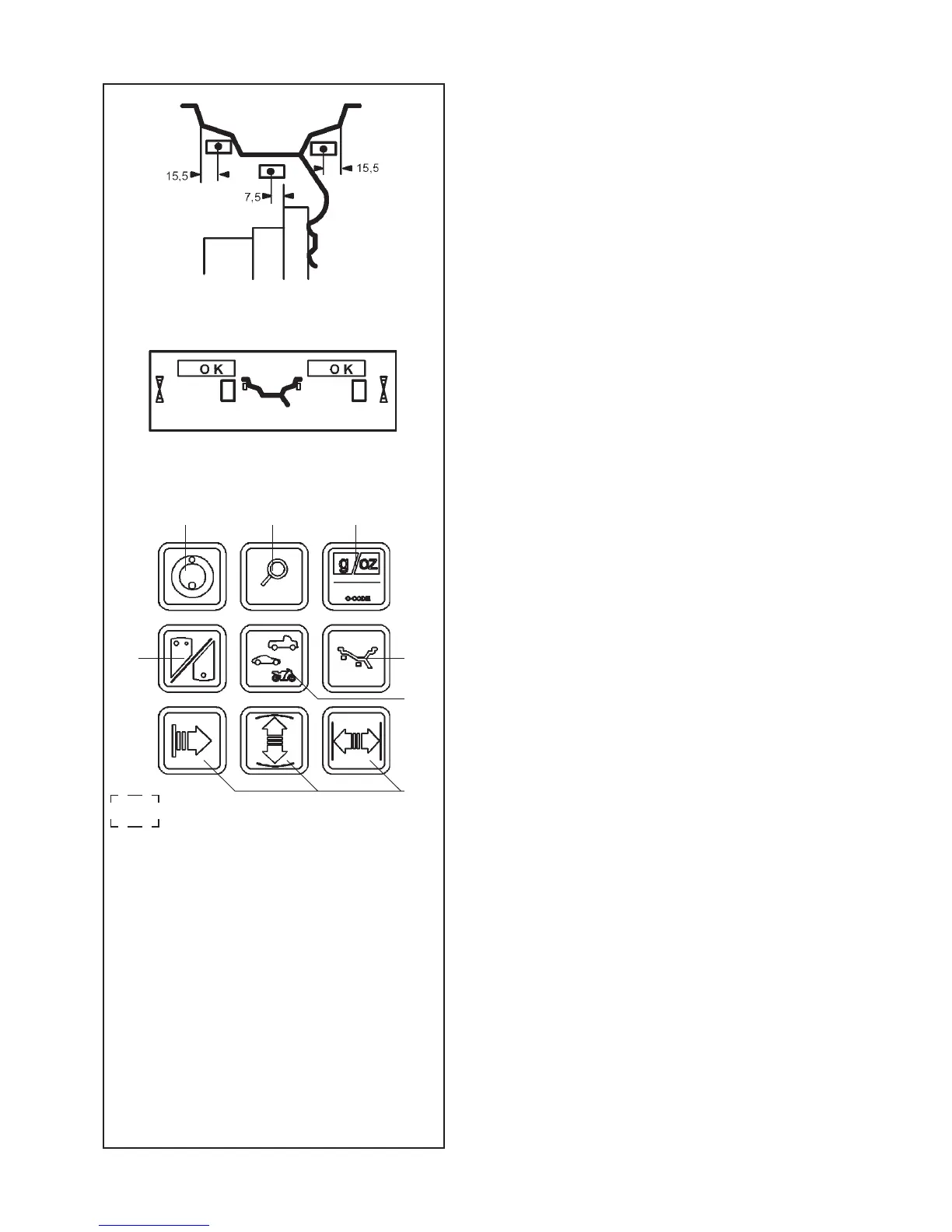

y Klebegewichte entsprechend der vorgegebenen
Gewichteplatzierung anbringen. Dabei unbedingt die
vorgegebenen Platzierungsmaße (Bild 60)
einhalten.
Maßabweichungen ergeben geringe
Messwertabweichungen, so dass nach dem Prüflauf
ein Umpositionieren des Gewichts möglich werden
kann. In diesem Fall erscheint nach dem Prüf–lauf kein
OK.
8.4 Prüflauf
y Nach dem Anbringen der Ausgleichsgewichte den
Prüflauf starten.
Nach beendetem Prüflauf zeigen beide Ziffernanzeigen
bei korrekt ausgewuchtetem Rad 0, und in den
Anzeigefeldern über den Größenanzeigen erscheint OK
(Bild 61).
Hinweis
Wenn beide Größenanzeigen 0 zeigen, das OK aber
nicht erscheint, addieren sich noch vorhandene
dynamische Unwuchten unterhalb des Grenzwertes
(Unterdrückung bei 3,5 Gramm) zu einer statischen
Unwucht, die oberhalb des Grenzwertes liegt. Durch
Drücken der Feinanzeige-Taste (Bild 8, Pos. 2) werden
diese Restunwuchten angezeigt und können
noch beseitigt werden.
