69-2715EF—07 6
Instalación del termostato
Cableado (sistema de bomba de calor únicamente)
7B Coloque los cables del termostato a su bomba de calor.
a Comience con el cable C y coloque la etiqueta autoadhesiva
en el cable con las etiquetas del terminal.
Debe
tener un cable C.
b Afloje el tornillo, inserte el cable en el borde interior del
terminal, luego, ajuste el tornillo.
c
Verifique que el cable esté bien ajustado jalando,
suavemente, del cable.
d
Repita los pasos a–c para todos los cables restantes.
e Una vez que estén instalados todos los cables,
introduzca el excedente de cable en la abertura de
la pared.
f
Continúe con la página 8.
Nota: Si el termostato existente tiene cables separados
en AUX y E, coloque los dos cables en el terminal
E/AUX. Si el termostato existente tiene un cable en
AUX con un puente conectado a E, coloque el cable
en el terminal E/AUX. No necesita un puente.
¿Las etiquetas
no coinciden?
Consulte la clave
para la instalación
de cableado
alternativo en las
páginas 7.
MS33877A
G
O
Y
R
BOMBA DE
CALOR
AUX/E
G O/B YRRCKL C
Aux
Nota: el cableado de su
aplicación puede diferir del
cableado que se muestra arriba.

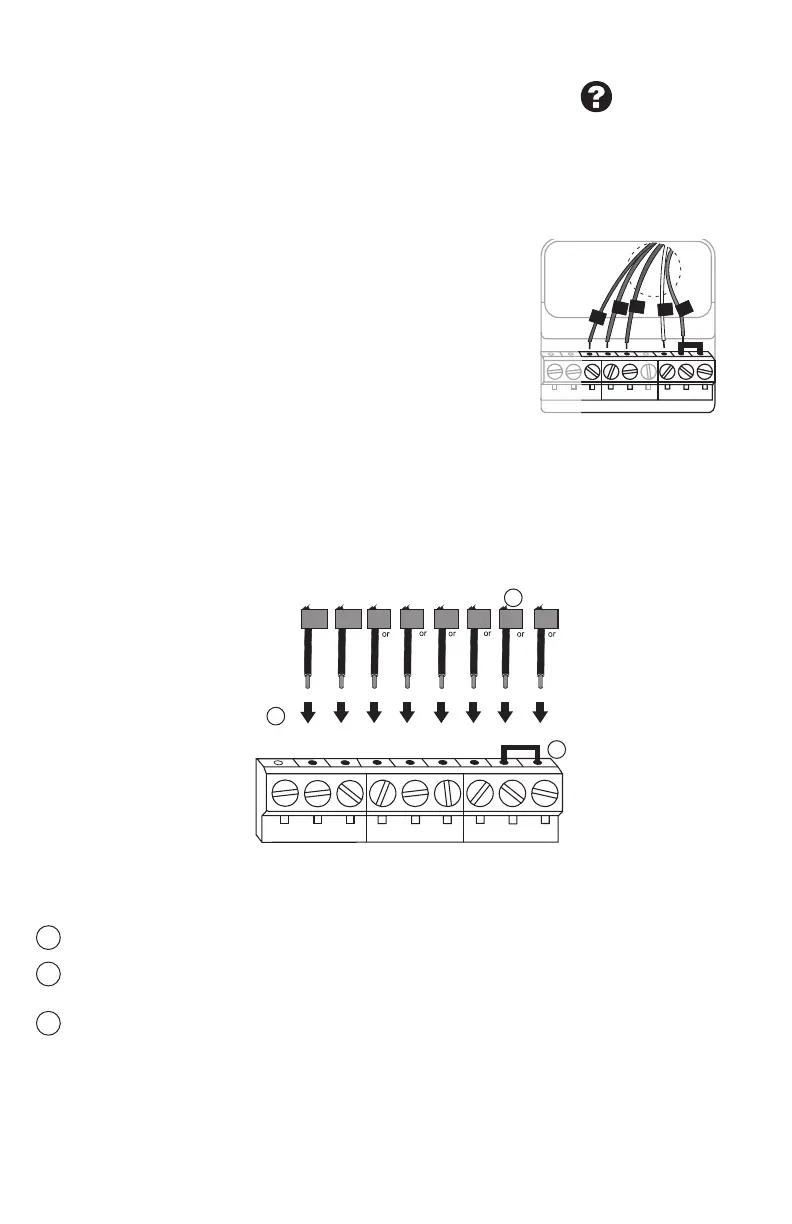

Cableado alternativo (sistema convencional)
Utilícelo si las etiquetas de los cables no coinciden con las etiquetas de los
terminales.
Nota: debe tener un
cable C o equivalente.
Y2
R
4M
V
RHY1
H
W1F
RYWG
RC
W2
W2
GW
YRRC
Y2
C
CONVENCIONAL
C
B
C1
X
K
1
2
3
No utilice el terminal K. Para uso futuro.
Si su termostato existente tenía cables R y RH, extraiga el puente de metal.
Conecte el cable R al terminal RC, y el cable RH al terminal R.
Retire el puente de metal que conecta los terminales R y RC solo si debe
conectar los dos, R y RC.
Clave para cableado alternativo (sistema convencional)
2
3
1
