Désignations des bornes de câblage
S
Entrées pour capteurs
intérieurs ou extérieurs
L/A
- A
Entrée de faute de
thermopompe (dans la
plupart des cas)
S
O/B Vanne de commutation
Y
Contacteur de
compresseur (étage 1)
AUX -
W2
Relais de chauffage
auxiliaire.
Relais de chauffage (étage
2)
Y2
Contacteur de
compresseur (étage 2)
E
Relais de chauffage de
secours
G
Relais de ventilateur W
Relais de chauffage (étage
1)
C
24 V c.a. commune.
Pour les systèmes à
deux transformateurs,
utiliser le fil commun
du transformateur de
refroidissement.
K
Brancher à K sur le module
économiseur de fils.**
U
Inutilisé
R
Alimentation 24 V c.a.
du transformateur de
chauffage*
U
Rc
Alimentation 24 V c.a.
du transformateur de
refroidissement*
Remarque : Les
bornes ne peuvent
pas toutes être
utilisées, selon le
type de système
qui est connecté.
Les bornes les
plus couramment
utilisées sont
ombrées.
* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.
** Le module économiseur de fils THP9045A1023 est utilisé sur les systèmes de chauffage/
refroidissement lorsque vous n’avez que quatre fils sur le thermostat et qu’un cinquième fil est
nécessaire comme fil commun. Utilisez la borne K à la place des bornes Y et G sur les systèmes
conventionnels ou à thermopompe pour assurer le contrôle du ventilateur et du compresseur par un
fil unique — le fil non utilisé devient alors le fil commun. Voir les instructions du THP9045 pour plus
d’informations.

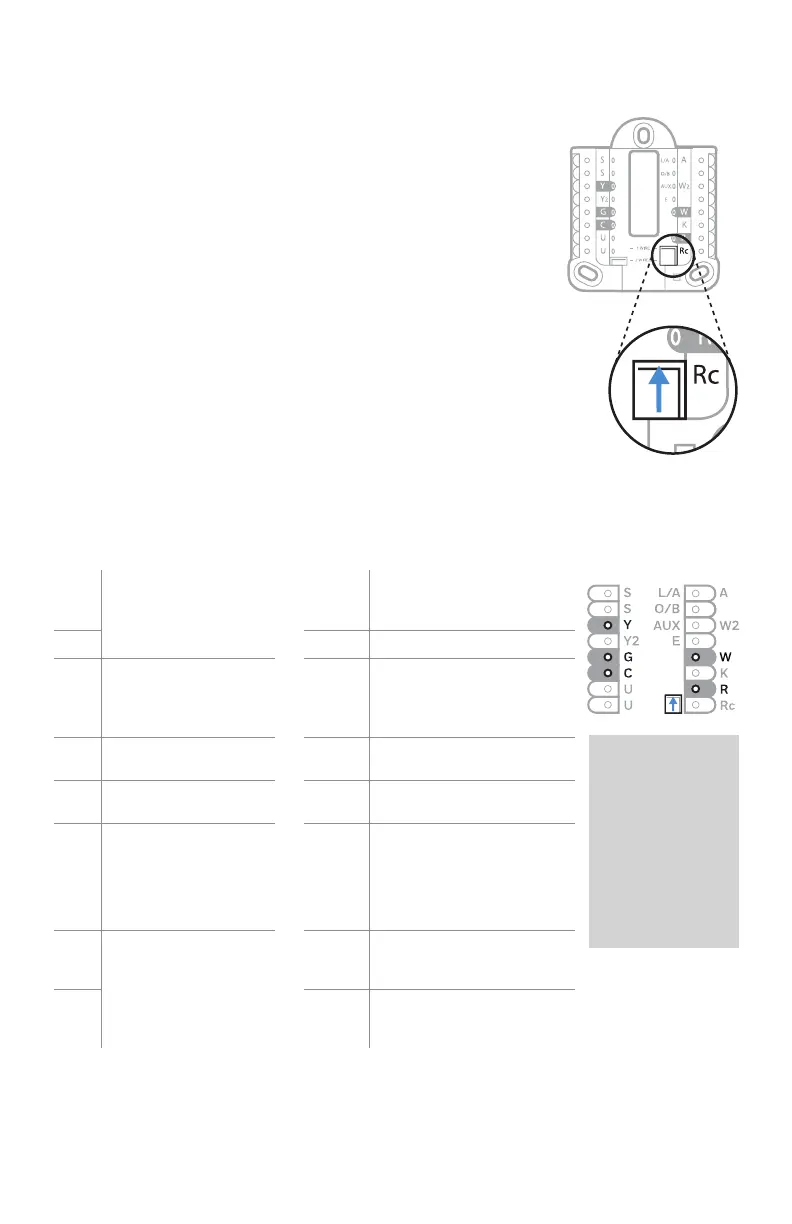

Régler le curseur R.
• Utiliser le commutateur de liaison intégré
(curseur R) pour différencier entre un
l’autre système de transformateur.
• S’il n’y a qu’un seul fil R et s’il est connecté
à la borne R, Rc ou RH, régler le curseur sur
la position haute (1 fil).
• S’il y a un fil connecté à la borne R et un fil
connecté à la borne Rc, régler le curseur
sur la position basse (2 fils).
REMARQUE : Les curseurs des bornes U
doivent être laissés en position pour les
modèles T6 Pro.
Réglages des curseurs
Curseur R/Rc
Système de montage UWP
