L'adattatore del pannello della staffa della finestra, il tubo e il connettore del tubo sono pre-
assemblati nella confezione.
1.

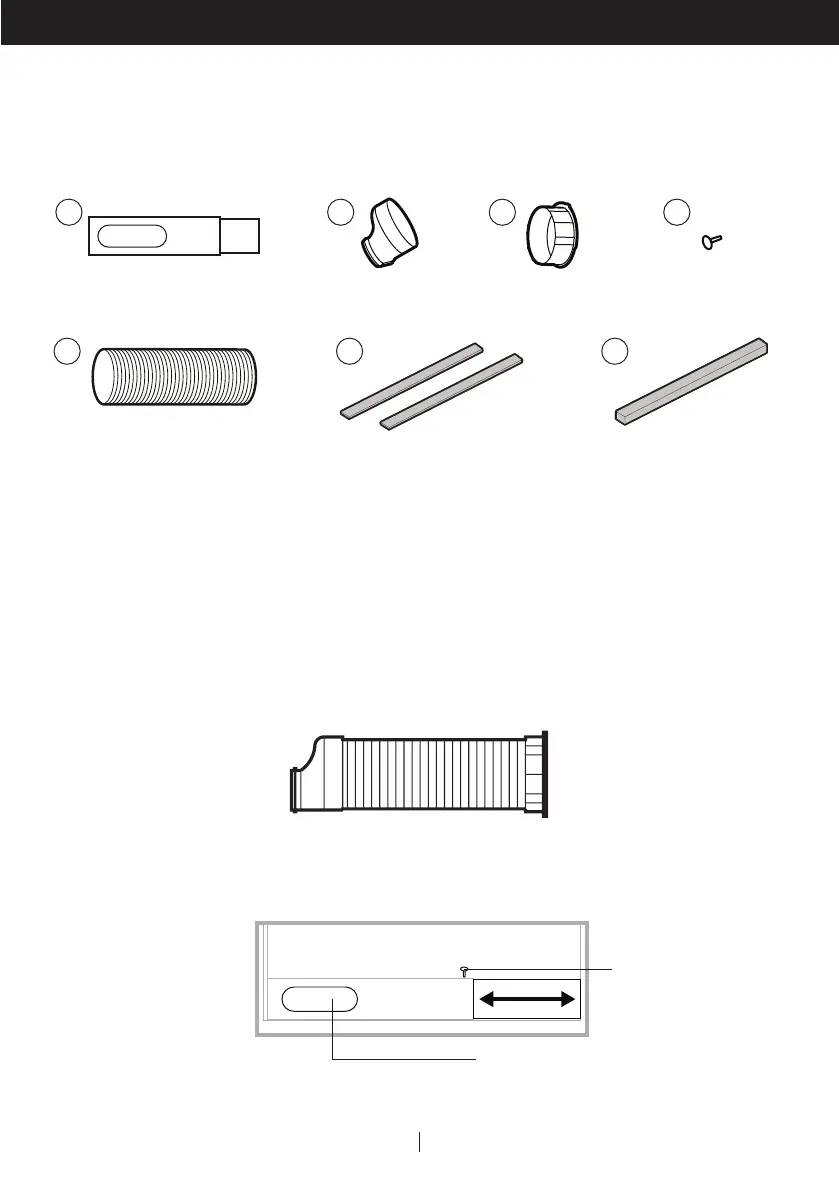

1. Kit staffa finestra (1 Kit) 5. Tubo di scarico (1 Pezzo)
2. Adattatore pannello
staffa Finestra
(1 Pezzo) 6. Guarnizione in schiuma (adesiva) (2 Pezzi)
3. Connettore tubo di scarico (1 Pezzo) 7. Guarnizione in schiuma
(non adesiva)
(1 Pezzo)
4. Puntina di plastica (2 Pezzi)
5
x1
6
x2 x1
7
INSTALLAZIONE
E' importante che vengano seguite le istruzioni di installazione sottostanti al fine di una corretta
installazione di questo Condizionatore d'aria locale. Vi preghiamo di contattare il Supporto
Clienti in caso di difficoltà o quesiti inerenti le procedure di installazione.
Kit di installazione:
Fasi di installazione:
2. Regolare la staffa della finestra in base all'ampiezza o all'altezza della vostra finestra ed inserire le
puntine di plastica per fissarla nella posizione desiderata. Troverete un foro nel punto in cui il tubo
di scarico dovrà poi essere inserito in seguito. Assicurarsi che il foro non sia bloccato.
Puntina di plastica
Foro per adattatore pannello
staffa finestra e tubo di scarico
26.6", 36.2" a 52"
(67.5 cm, 92 cm a 132 cm)
4
x2
1
x1 x1
2 3
x1
