3PT
INSTALAÇÃO
É importante que as instruções de instalação abaixo sejam seguidas para a instalação bem sucedida
deste ar condicionado local. Por favor, entre em contato com o Apoio ao cliente se tiver alguma
dificuldade ou questões relacionadas com estes procedimentos de instalação.
Kit de instalação:
Passos de instalação:
O adaptador do painel de suporte de janela, o tubo e a ligação do tubo estão pré montados
dentro da embalagem.
1.
2. Ajuste o suporte de janela de acordo com o comprimento e altura da sua janela e insira o
pino de plástico para o fixar na posição pretendida. Existe um furo onde o tubo será inserido
posteriormente. Certifique-se de que este furo não está bloqueado.
Furo para o Adaptador de
Painel de Suporte de Janela
e Tubo de Exaustão

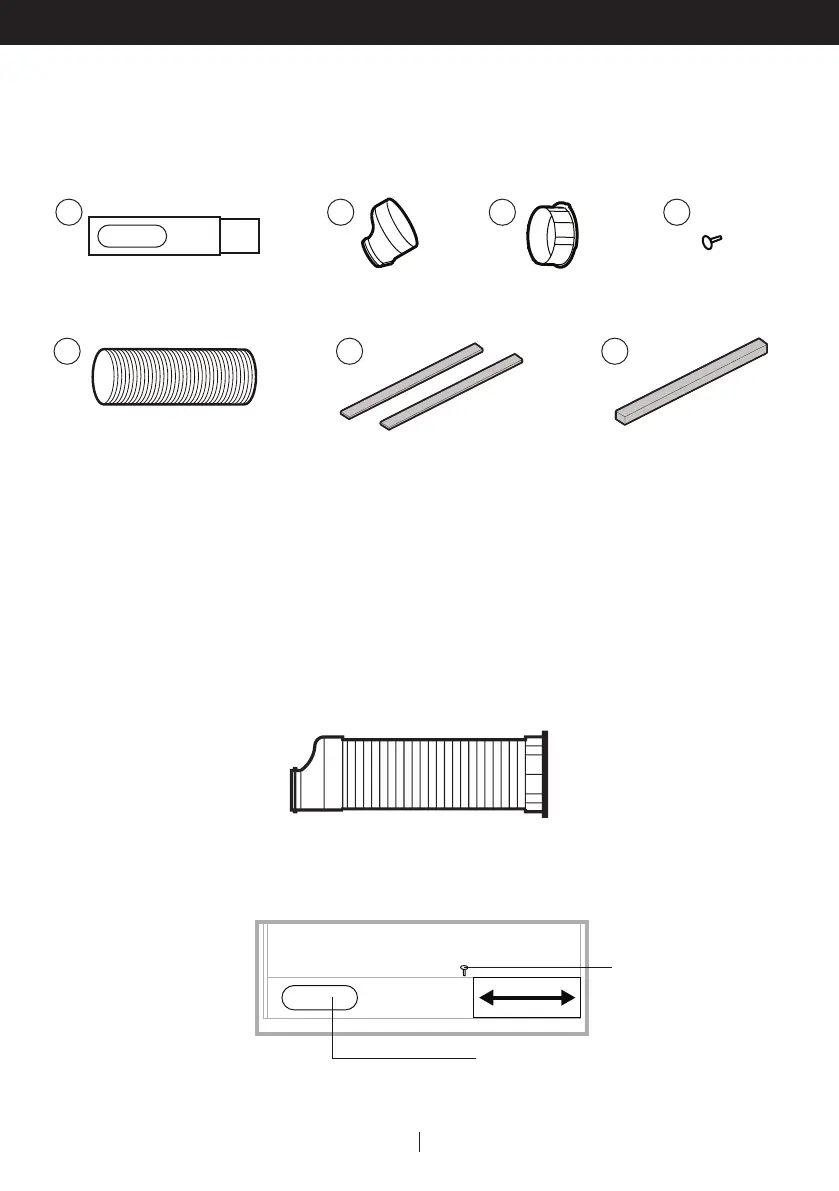

1. Kit de Suporte de Janela (1 Conjunto) 5. Tubo (1 Peça)
2. Adaptador de Painel de
Suporte de Janela
(1 Peça) 6. Selo de espuma (adesivo) (2 Peças)
3. Ligação do Tubo (1 Peça) 7. Selo de espuma (não adesivo) (1 Peça)
4. Pino de Plástico (2 Peças)
4
x2
26.6", 36.2" to 52"
(67.5 cm, 92 cm para 132 cm)
Pino de
Plástico
1
x1
5
x1
x1
2 3
x1
6
x2 x1
7
