HPZC10*
5 33-00360EF—05
Vanne de zone
Les panneaux hydroniques Honeywell sont compatibles
avec les vannes de zone de 24 V standards et peuvent être
raccordés comme indiqué dans les schémas de câblage à
la page 3.

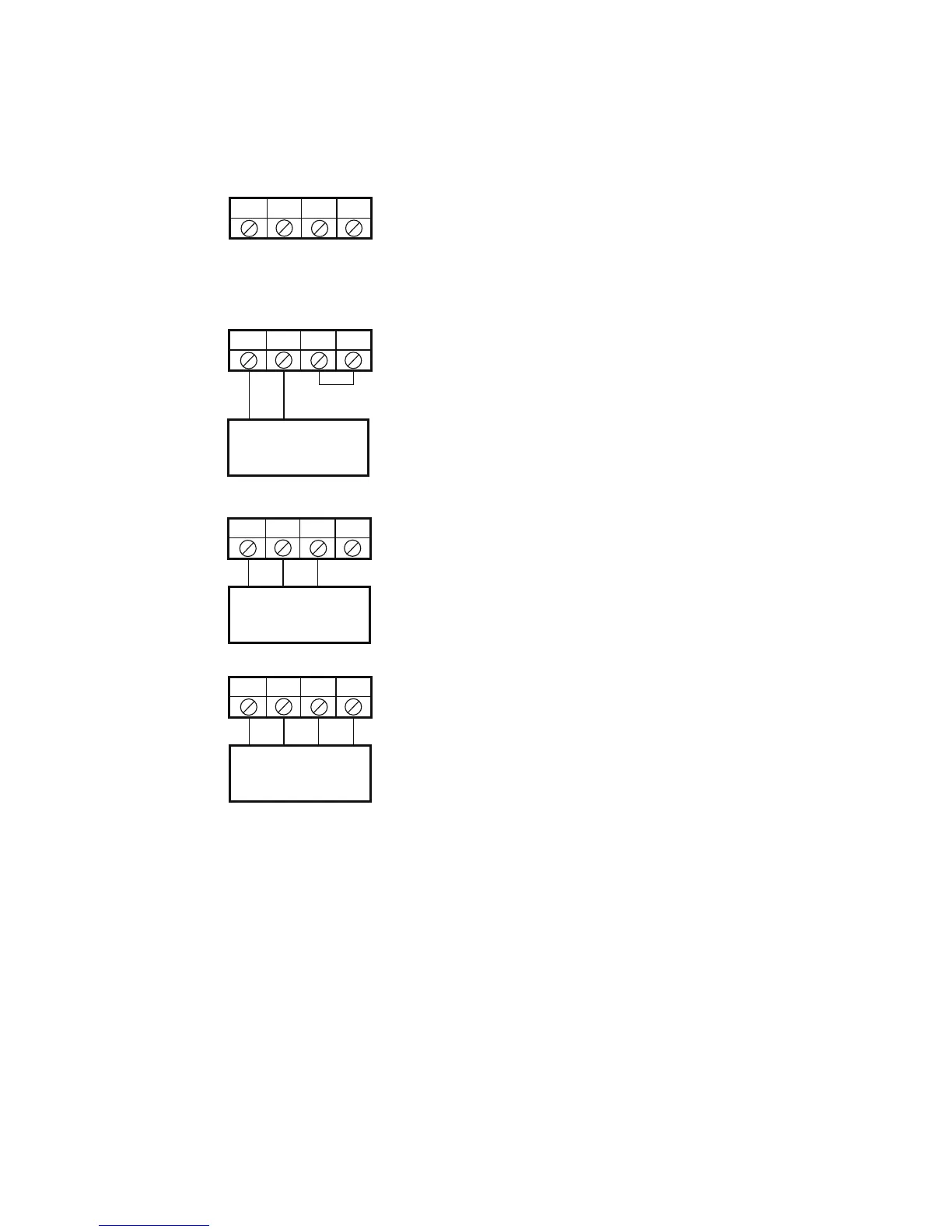

Fig. 12.
MF37189
1 2 3 4
INTERRUPTEUR D’EXTRÉMITÉ
VANNE DE ZONE À 2 FILS
1 2 3 4
VANNE DE ZONE À 2 FILS
UTILISATION D’UN
CAVALIER REQUISE
1 2 3 4
VANNE DE ZONE À 4 FILS
MOTEUR
INTERRUPTEUR
D’EXTRÉMITÉ
VANNE DE ZONE À 4 FILS
1 2 3 4
VANNE DE ZONE À 3 FILS
À OUVERTURE MOTORISÉE ET FERMETURE À RESSORT
VANNE DE ZONE À 3 FILS
INTERRUPTEUR D’EXTRÉMITÉ MOTEUR MOTEUR
