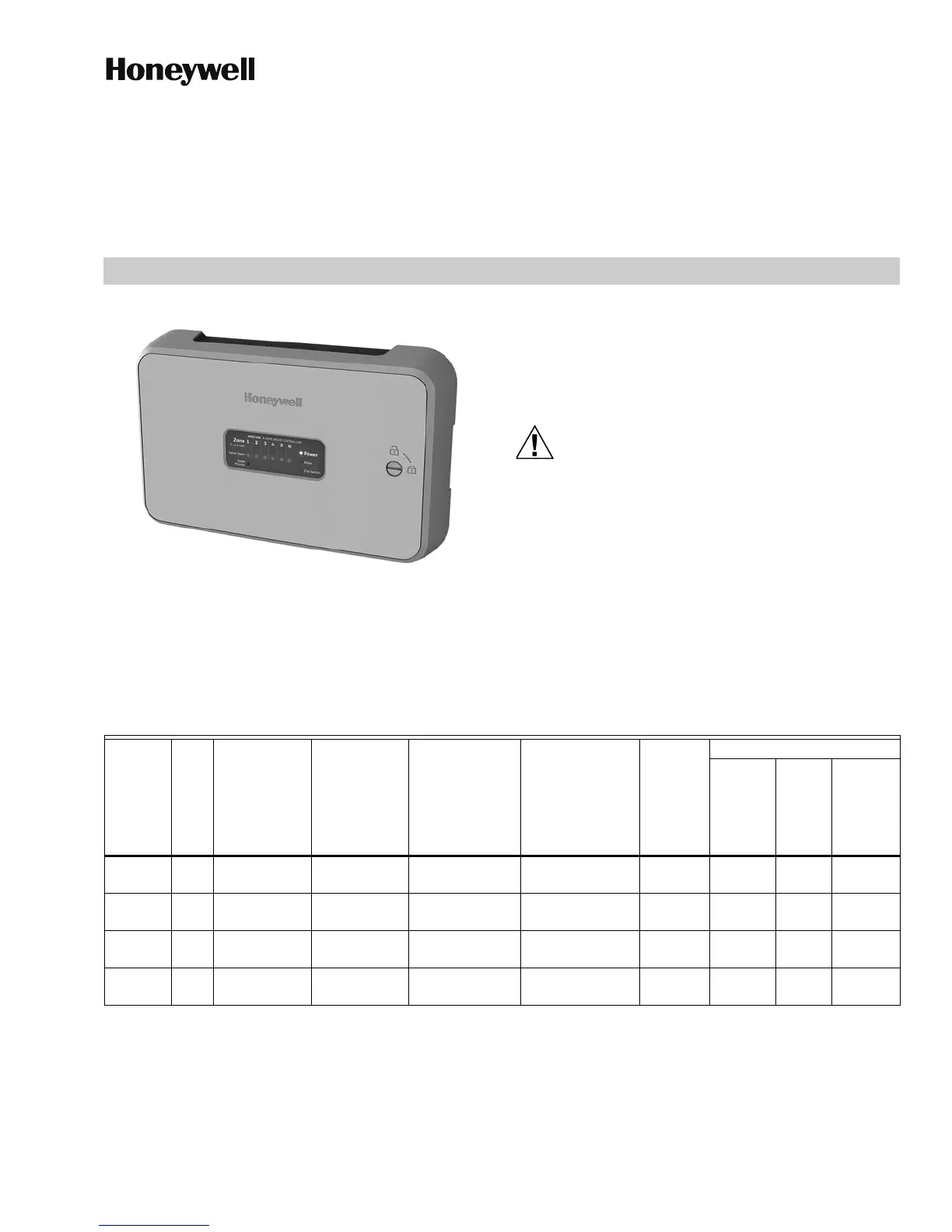

INSTRUCTIONS D’INSTALLATION
HPZC10*
PANNEAU DE RÉGULATEURS DE VANNES DE ZONE
HYDRONIQUE PRO HONEYWELL
CONTENU DE L’EMBALLAGE
• Panneau de régulateurs de vannes de zone hydronique
• Quincaillerie de montage (3 vis et 3 ancrages muraux)
• 2 fusibles de 2 A
• Manuels d’installation (anglais et français)
1. Débranchez l’alimentation électrique avant de
commencer l’installation afin de prévenir les
chocs électriques ou les dommages matériels.
2.
Utilisez uniquement des conducteurs en cuivre.
3. Utilisez uniquement un câble NEC de classe 1
pour tous les raccordements de câblage de
tension de secteur. Les câbles de classe 1
doivent être adaptés à une température d’au
moins 75 °C (167 °F).
4. Pour installation par des professionnels
seulement.
SPÉCIFICATIONS DU PANNEAU
Tableau 1.
1
Chaque transformateur est protégé par un fusible remplaçable de 2 A.
2
Les transformateurs sont dotés d’une sortie de classe 2 et sont adaptés pour 24 V c. a., 40 VA à 25 °C. Il incombe à
l’installateur de veiller à ce que la puissance de 40 VA du transformateur ne soit pas dépassée.
3
Tous les raccordements du relais du circulateur sont adaptés à un rotor bloqué de 30 A et à une charge nominale de 5 A
(1/6 à 1/2 HP en fonction de la technologie) à 120 V c. a. Vérifiez les valeurs sur la plaque du circulateur afin de vous
assurer que le courant nominal n’est pas dépassé.
Modèle Zones
Transformateurs
1
Alimentation
Spécifications
électriques pour le
brûleur principal, le
brûleur à
interrupteur
d’extrémité et les
zones
2
Spécifications
électriques pour
l’interrupteur
d’extrémité de la
pompe et la pompe
prioritaire
3
Commande
des zones
prioritaires
Boîtier de type 1
Largeur Hauteur Profondeur
HPZC103 3 (1) 24 V 40 VA 120 V c. a., 60,
1
24 V, 1 A 120 V c. a.
5 FLA, 30 LRA
Oui 10-1/4" 7-1/2" 2-1/8"
HPZC104 4 (1) 24 V 40 VA 120 V c. a., 60,
1
24 V, 1 A 120 V c. a.
5 FLA, 30 LRA
Oui 10-1/4" 7-1/2” 2-1/8"
HPZC105 5 (2) 24 V 40 VA 120 V c. a., 60,
1
24 V, 1 A 120 V c. a.
5 FLA, 30 LRA
Oui 11-3/4" 7-1/2" 2-1/8"
HPZC106 6 (2) 24 V 40 VA 120 V c. a., 60,
1
24 V, 1 A 120 V c. a.
5 FLA, 30 LRA
Oui 11-3/4" 7-1/2" 2-1/8"
