Copyright © 2017 Honeywell GmbH
Alle Rechte vorbehalten MU1B-0545GE51 R0117A

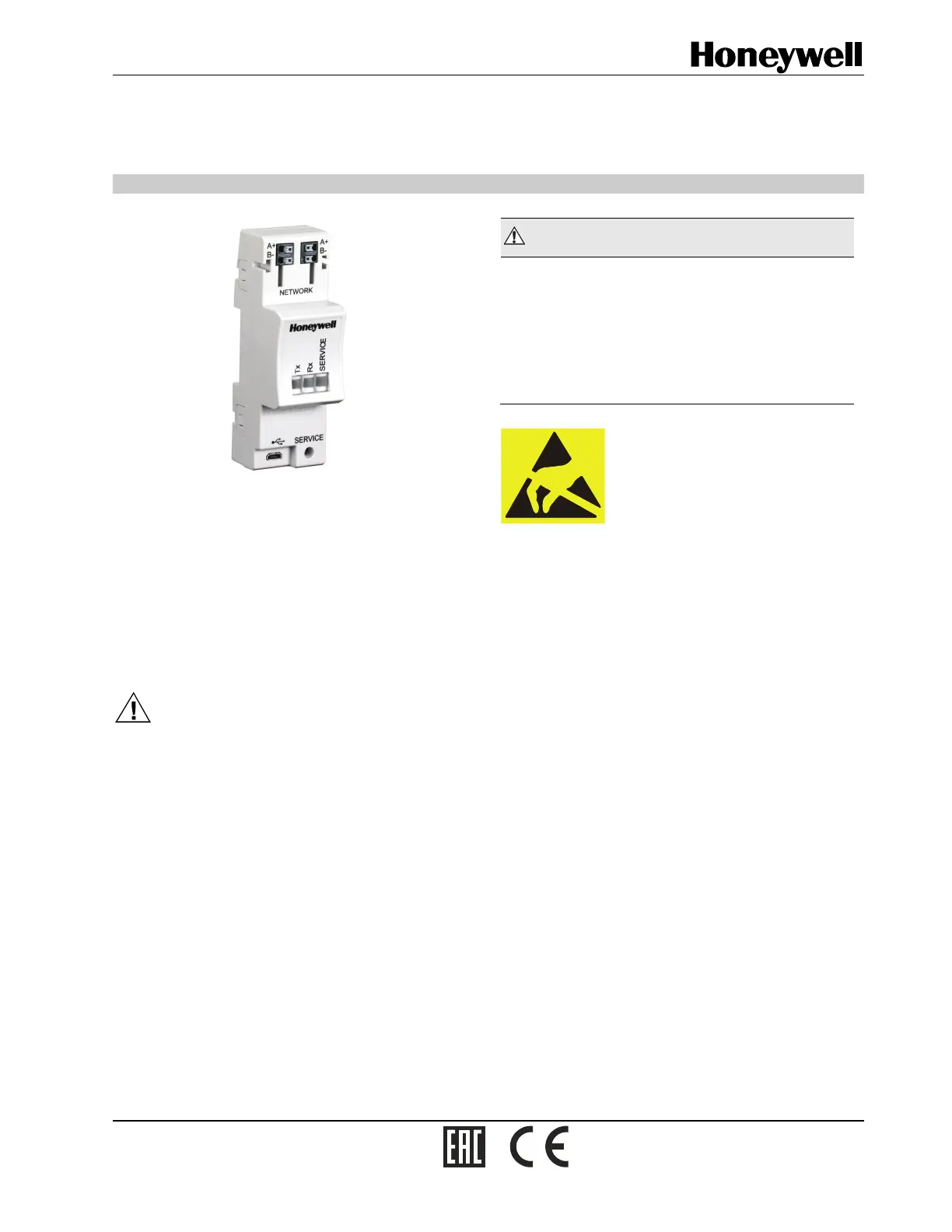

IF-LON2
PRODUKTDATEN UND MONTAGEANLEITUNG
ALLGEMEINES
Mit dem Honeywell IF-LON2 LONWORKS® Schnittstellen-
konverter lassen sich Honeywell Regler (über deren USB-
Schnittstelle) mit L
ONWORKS ® Netzwerken verbinden.
VOR DER INSTALLATION
Die Verdrahtung muß nach den gültigen Vorschriften und den
Anschlußplänen durchgeführt werden.
Je nach Applikation können Aderquerschnitte von 1,5 bis 0,34
mm
2
verwendet werden. Der max. Abstand zwischen Regler
und IF-LON2 beträgt 0,5 m.
ACHTUNG
Elektromagnetische Störspannungen. Gefahr von
Funktionsstörungen.
Bei der Verkabelung muß ein Mindestabstand von 300
mm zu großen induktiven Lasten wie Motoren,
Leistungschützen, Drosseln usw. eingehalten werden.
Bei der Installation sind Bereiche mit hohen mag-
netischen Feldstärken zu vermeiden.
Die Verkabelung nicht parallel zu spannungs-
führenden Leitungen mit mehr als 50 Vac ausführen!
WARNUNG / VORSICHT
Gefahr von Geräteschäden oder Personenverletzung!
► Vor Verdrahtung das Gerät von der Spannungs-
versorgung trennen.
► Spannungsversorgung nicht wiederherstellen, bevor
Installation abgeschlossen ist.
► Handhabungsvorschriften für elektrostatisch gefährdete
Bauelemente beachten.
INSTALLATION
Die Lieferung beinhaltet folgende Bestandteile:
IF-LON2 L
ONWORKS® Schnittstellenkonverter;
USB-Kabel (Länge: 0,5 m);
Diese Produktdaten und Montageanleitung (MU1B-
0545GE51).
Software Installation
Ab Regler-Firmware Version 4.01.00 ist die erforderliche
Treibersoftware auf dem Honeywell Regler bereits installiert.
Sie können mit Ihrem PC die Funktionsfähigkeit des IF-LON2
überprüfen. Dazu gehen Sie wie folgt vor:
OPENLDV 5.00 herunterladen und installieren.
Den IF-LON2 mit der USB-Buchse Ihres PCs verbinden.
Zu "Systemsteuerung" gehen und "LonWorks interfaces"
öffnen. ERGEBNIS: Der IF-LON2 wird als "U60 Network
Interface" angezeigt.
Auf "Wink" und dann auf "Test" klicken. ERGEBNIS:
"Network Interface Node Status" wird angezeigt.
