IF-LON2 – MANUEL D’INSTALLATION
Réalisé pour et au nom de Environmental & Energy Solutions Division de Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Suisse par son représentant autorisé:
Home and Building Technologies
Honeywell GmbH
Böblinger Strasse 17
71101 Schönaich / Allemagne
Téléphone: (49) 7031 63701
Fax: (49) 7031 637493
http://ecc.emea.honeywell.com
MU1B-0545GE51
R0117A Les données sont sujettes à certaines variations sans préavis.
Installation du matériel
Utilisez le câble USB fourni pour connecter l'interface IF-
LON2 au port USB-Client désigné du contrôleur Honeywell
(voir Figure 1).
Remarque : pour cette opération, il n'est pas nécessaire de
débrancher le contrôleur Honeywell de la source
d'alimentation.
1
3
2
4
5

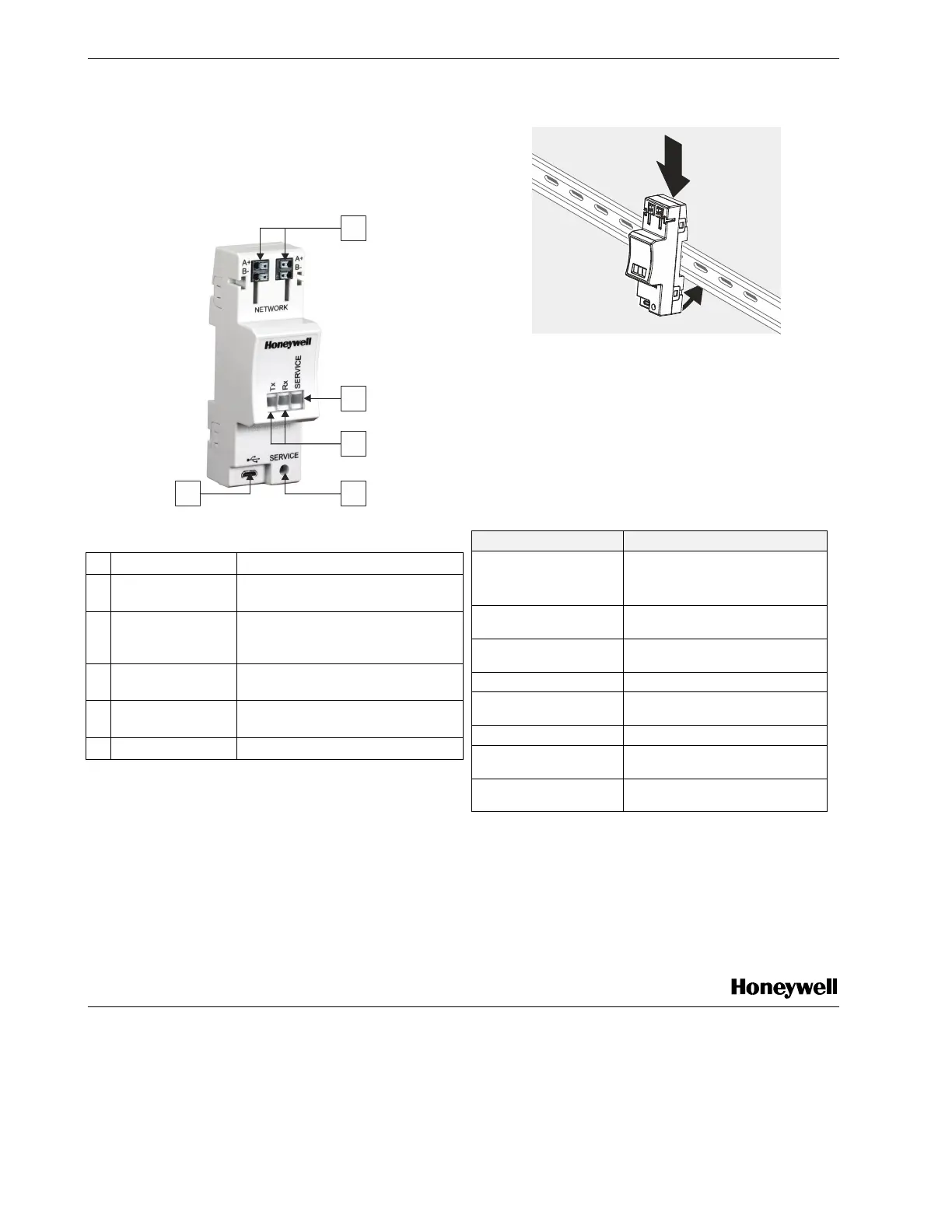

Figure 1. Branchement de l'interface IF-LON2
Tableau 1. Légende
N° Désignation Remarques
1
Connecteur
LonWorks®
2 broches: TP/FT-10
2
Voyant de
fonctionnement
(jaune)
Indique l'état de service du
processeur neuronal
3
L
ONWORKS LED
Tx/Rx
Indique de LONWORKS
communication
4
Touche d'état de
service
Activation manuelle d'un message
d'état de service
5
Connecteur USB Utiliser le câble USB fourni
Voir le manuel d'installation de l'interface IF-LON2 Interface
(MU1B-0538GE51) pour plus de renseignements.
Montage
L'interface IF-LON2 peut être montée sur rail DIN:
Figure 2. Montage sur rail DIN
1. Présenter l'IF-LON2 de biais contre le bord supérieur du
rail DIN.
2. Basculer l'IF-LON2 vers le bas et appuyer avec précaution
jusqu'à ce qu'il s'enclenche avec un bruit audible
3. Au besoin, installer des butées aux extrémités du rail pour
éviter tout glissement.
Caractéristiques techniques
Tableau 2. Caractéristiques techniques
Désignation Remarques
Interface bus
USB: Micro-B
femelle
Conforme à la norme USB 2.0 et 1.1;
12 Mbit/s
Interface réseau Conforme à la norme EIA 709,
TP/FT-10
Température de
fonctionnement
+0° C à +50° C
Température de stockage -20° C à +70° C
Humidité max. 10 … 95% à 50° C, sans
condensation
Certifications Label CE
Tension d'entrée
opérationnelle
5 VCC (alimentation USB)
Courant d'entrée
opérationnel
110 mA max. (alimentation USB)
