DIREKT GEKOPPELTE AKTUATOREN MIT FEDERRÜCKSTELLUNG DER 3-NM-REIHE
31-00141M—06 6
7. Befestigen Sie die Achsenkupplung mittels eines
10-mm-Schraubenschlüssels bei einem
Anzugsmoment von 12 Nm (106 lb-in) sicher an der
Klappenachse.
HINWEIS: Siehe Abb. 8 zur korrekten Montage an
einer quadratischen Klappenachse.

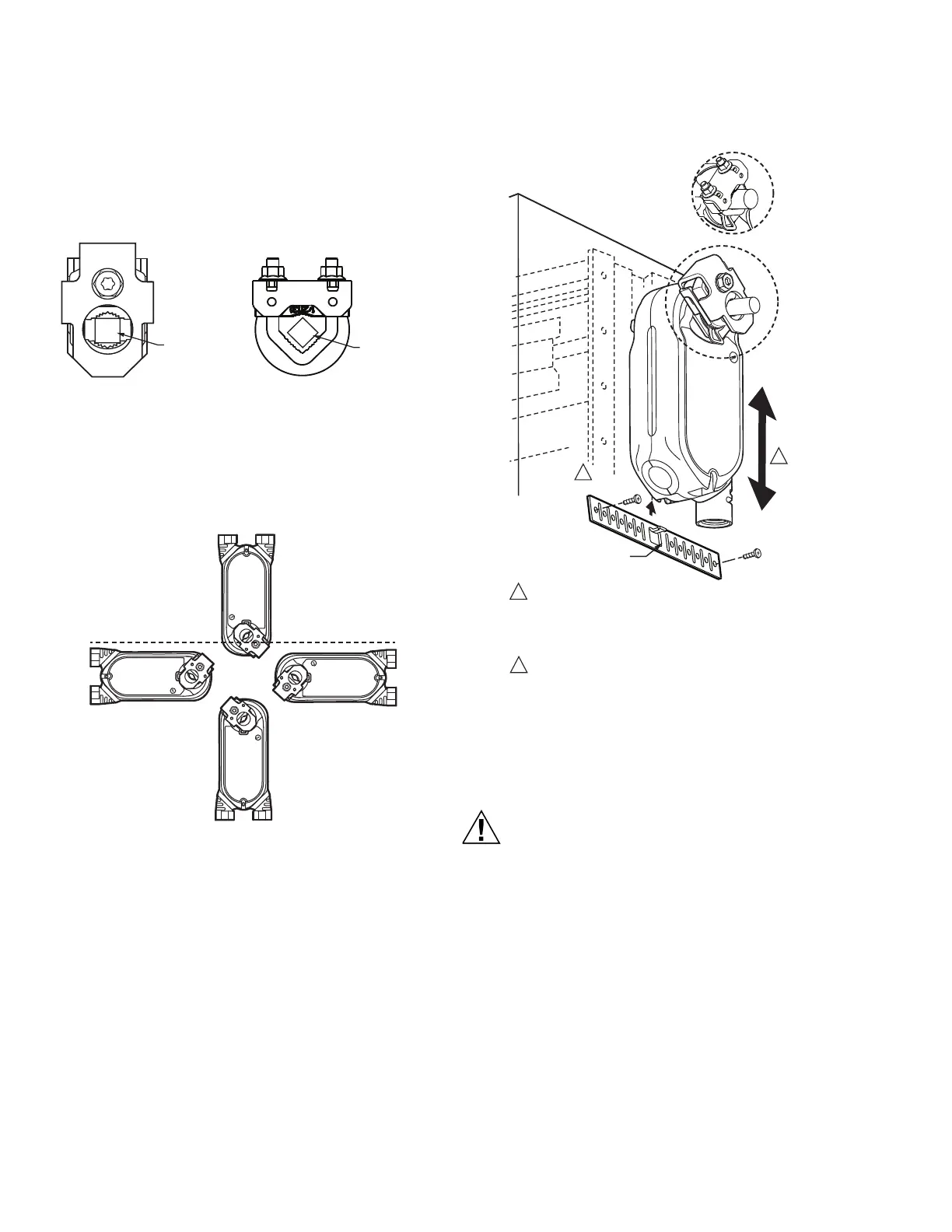

Abb. 8. Korrekte Montage an einer quadratischen
Klappenachse.
Um die Schutzart IP54 zu erreichen, muss der Aktuator
entsprechend Abb. 9 montiert werden. IP54 gilt für alle
Montagepositionen außer der Position mit Kabelaustritt
oben (mit Kreuz markiert) in Abb. 9.
Abb. 9. Montage des Aktuators zur Herstellung der IP-
Compliance.
Abb. 10. Montage des Aktuators am Klappengehäuse.
VERKABELUNG
Gefahr von Stromschlägen oder Beschädigung
von Geräten.
Trennen Sie vor der Installation alle
Stromversorgungsleitungen.
Bei Motoren mit Hilfsschaltern sind
möglicherweise mehrere Trennungen erforderlich.
WICHTIG
Alle Kabel müssen geltenden Richtlinien, Verord-
nungen und Vorschriften für Elektroinstallationen
entsprechen.
MG37467
KABELAUSTRITT OBEN
IP50
REGULÄRE POSITIONEN
IP54
1
1
2
2
STELLEN SIE SICHER, DASS DIE MONTAGE EINE DREHUNG
DES AKTUATORS VERHINDERT UND DEM AKTUATOR EIN
GLEITEN ENTLANG DER ANGEGEBENEN ACHSE ERMÖGLICHT.
WENN DER AKTUATOR ZU ENG BEFESTIGT WIRD, KANN
DER AKTUATOR BESCHÄDIGT ODER DAS DREHMOMENT
REDUZIERT WERDEN.
DIESE KLAMMER KANN GEBOGEN WERDEN, UM DIE
MONTAGE DES AKTUATORS PARALLEL ZUR MONTAGEFLÄCHE
ZU ERMÖGLICHEN.
KLAMMER
Detail mit U-Bolzen
