ACTUADORES DE ACOPLAMIENTO DIRECTO CON MUELLE DE RECUPERACIÓN SERIE 3 NM
7 31-00141M—06

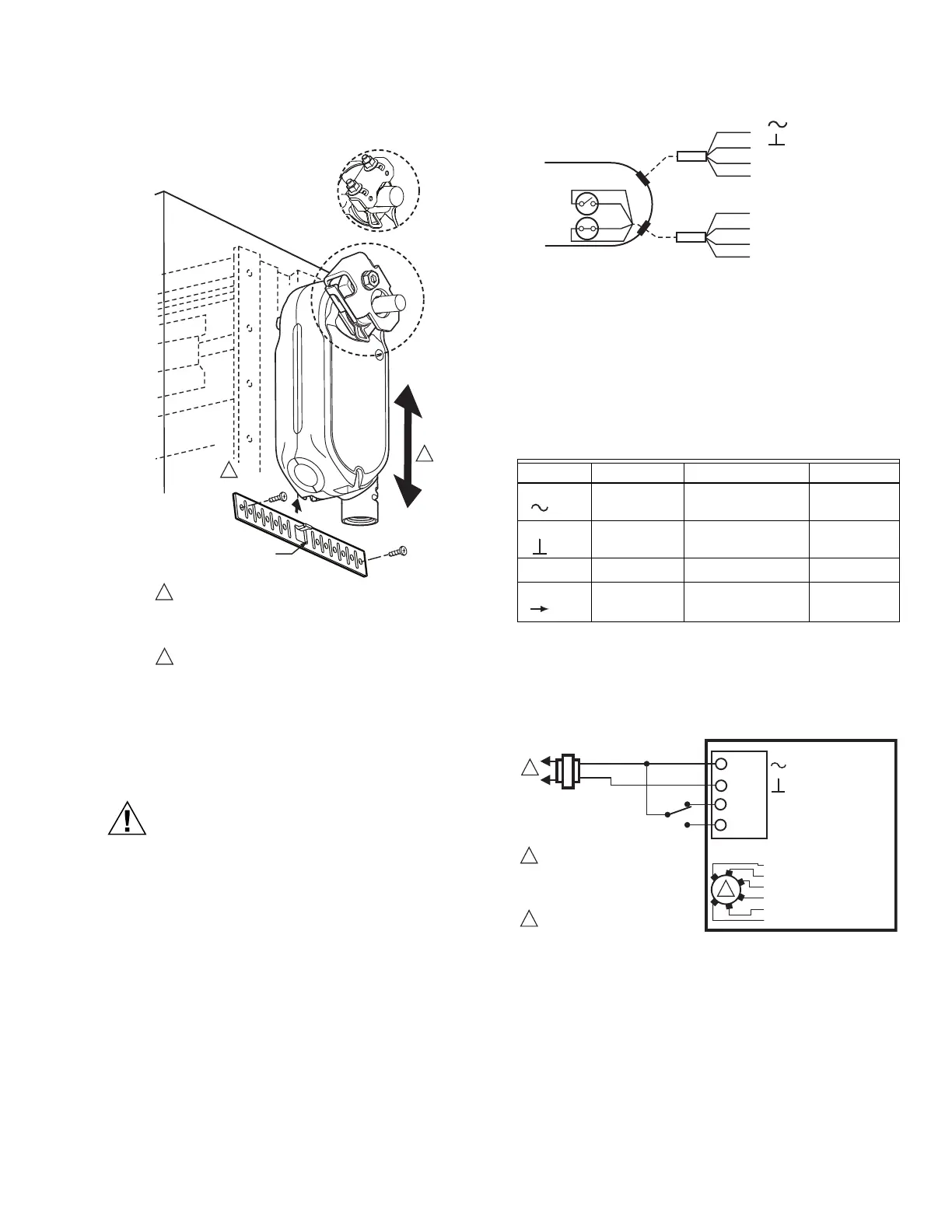

Fig. 10. Montaje del actuador en la carcasa del
regulador.
CABLEADO
PRECAUCIÓN
Peligro de daños al equipo o descarga eléctrica.
Desconecte todas las fuentes de alimentación
antes de la instalación.
Los motores con interruptores auxiliares pueden
tener más de una desconexión.
IMPORTANTE
Todo el cableado debe cumplir con los códigos, las
ordenanzas y las regulaciones eléctricas locales.
Fig. 11. Detalles de la instalación del cable.
Funcionamiento del conmutador
Gris/negro = normalmente abierta. Cerrada en un rango
de 80 grados a completamente abierta.
Azul/marrón = normalmente cerrada. Abierta en un rango
de 10 grados a completamente abierta.
1
No disponible en todos los modelos modulantes.
Consulte la Tabla 1.
2
Marrón para MS3103.
Modelos modulantes y flotantes
Fig. 12. Cableado para el control encendido-apagado de
un solo polo y dos posiciones (SPDT), MS75.
1
1
2
2
ASEGÚRESE DE QUE EL CONJUNTO DE MONTAJE EVITA LA
ROTACIÓN DEL ACTUADOR Y PERMITE QUE SE DESLICE POR
EL EJE INDICADO. SI ESTÁ DEMASIADO APRETADO, LA UNIÓN
RESULTANTE PUEDE DAÑAR EL ACTUADOR O REDUCIR LA
SALIDA DE PAR.
SE PUEDE DOBLAR EL SOPORTE PARA PERMITIR EL MONTAJE
DEL ACTUADOR EN LA SUPERFICIE DE MONTAJE EN PARALELO.
SOPORTE
Detalles con perno en U
Tabla 3. Detalles del cableado.
Cable Flotante Modulante Sylk
ROJO
alimentación alimentación alimentación
NEGRO
común común común
BLANCO
2
0° - 90° señal de control Bus S
MARRÓN
90° - 0°
retroalimentación
1
Bus S
ACTUADOR
CONMUTADORES SPST
CABLE
PRINCIPAL
ROJO
NEGRO
BLANCO
MARRÓN
CABLE DE
CONMUTADORES
AZUL
MARRÓN
GRIS
NEGRO
FEEDBACK O BIEN 90˚−0˚
+ O BIEN 0˚−90˚
SPDT
24 V CA
1
1
2
FUENTE DE ALIMENTACIÓN DE LA
LÍNEA DE TENSIÓN. PROPORCIONE
MEDIOS DE DESCONEXIÓN Y
PROTECCIÓN DE SOBRECARGA
SEGÚN SEA NECESARIO.
INSTALE EL INTERRUPTOR EN LA
POSICIÓN FLOTANTE.
MS37304
ACTUADOR
V
0° a 90°/MODULANTE
90° a 0°/RETROALIMENTACIÓN
2-10 V CC
10-2 V CC
0-10 V CC
10-0 V CC
FLOTANTE, ADELANTE
FLOTANTE, REVERSA
2
ROJO
NEGRO
MARRÓN
BLANCO
CLASE 2
