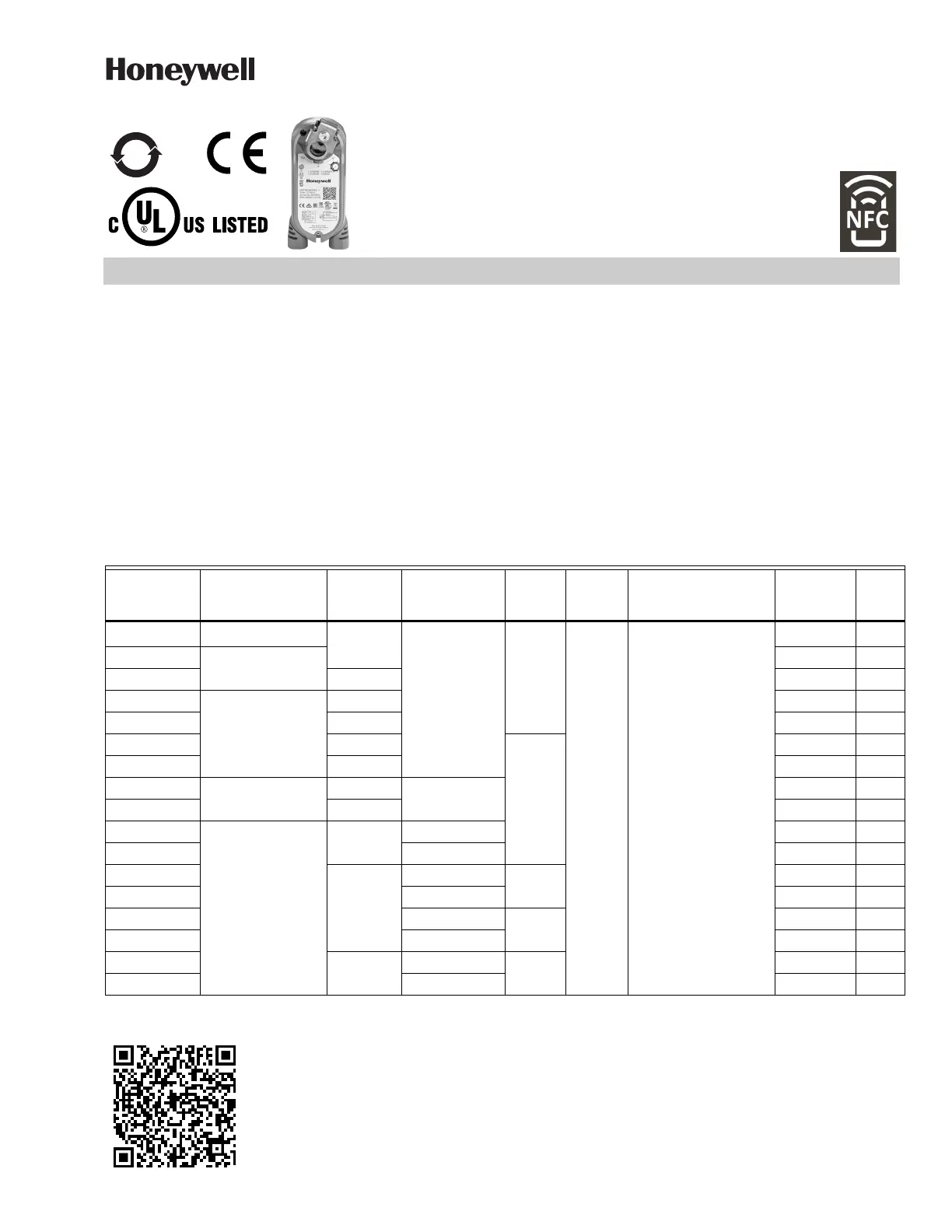

INSTALLATIONSANWEISUNGEN
https:// en-US/Pages/department.aspx?cat=HonECC%20Catalog&category=Commercial&catpath=1.1
Direkt gekoppelte Aktuatoren mit
Federrückstellung der
3-Nm-Reihe
MS7103, MS7503, MS3103
20
Die direkt gekoppelten Aktuatoren (Direct Coupled Actuator;
DCA) mit Federrückstellung MS7103, MS7503 und
MS3103 werden für Heiz-, Belüftungs- und Klimaanlagen-
systeme (Heating, Ventilating and Air-Conditioning, HVAC)
verwendet. Sie können eine Vielzahl von abschließenden
Vierteldrehungssteuerungskomponenten antreiben, die
einen ausfallsicheren Federrückstellungsbetrieb erfordern.
Anwendungen sind:
Mengeneinstellungsregler, die direkt an der
Antriebswelle oder entfernt (unter Verwendung von
Zubehör-Hardware) montiert sind
Vierteldrehungs-Drehventile wie direkt an der
Antriebswelle montierte Kugelventile
Für alle Modelle mit Kabel verfügbar
•Schnelltestmodus
SPEZIFIKATIONEN
Modelle:
Siehe Tabelle 1.
Gerätegewicht:
0,78 kg (1,7 lbs)
Umgebungsbetriebstemperatur:
-40 bis 65 °C (-40 ° bis 150 °F)
Versand- und Lagerungstemperatur:
-40 bis +65 °C (-40 ° bis +150 °F)
1
2-10 VDC
2
2 0(2)-10 VDC, 10-0(2) VDC
Tabelle 1. Modelle.
Modellnummer
Beschreibung des
Steuerungseingangs/-
ausgangs
SPST-
Hilfsschalter
360-Grad-
Durchführung
mit 1/2"
Achsen-
adapter
Drehmo-
ment Versorgungsspannung
Antreibend/
haltend (VA)
Antrieb
(Sek.)
MS7103A1021
Modulierend
1
Nein
Ja
SCSA
27 lb-in
(3 N)
24 VAC +/-20 % @ 50/60
Hz Transformator der
Klasse 2, 24 VDC +20 %/-
10 %
4/2 90
MS7103A2021
Modulierend
1
,
Feedback
4/2 90
MS7103A2221 Ja 4/2 90
MS7503A2021
Modulierend
2
, fließend,
2. Pos., Feedback
Nein 4/2 90
MS7503A2221 Ja 4/2 90
MS7503A2023 Nein
U-Bolzen
4/2 90
MS7503A2223 Ja 4/2 90
MS7103A2024
Modulierend
1
,
Feedback
Nein
Nein
4/2 90
MS7103A2224 Ja 4/2 90
MS3103J1023
Sylk-BUS
Nein
Ja 4.5/2 30-180
MS3103J1024 Nein 4.5/2 30-180
MS3103J1221
Ja
Ja
SCSA
4.5/2 30-180
MS3103J1222 Nein 4.5/2 30-180
MS3103J1223 Ja
U-Bolzen
4.5/2 30-180
MS3103J1224 Nein 4.5/2 30-180
MS3103J1021
Nein
Ja
SCSA
4.5/2 30-180
MS3103J1022 Nein 4.5/2 30-180
