Honeywell RTH3100C Installation Guide

Guía de instalación
12
Aux YGOL
RBC
E
Aux YGOL
RBC
E
43321 2 2
o
X
X2
o
W
W1
W2
o
Y1
M
o
F
o
F
o
V
VR
o
H
o
B
X
Si las etiquetas no coinciden con las letras
deltermostato,consultelatablaqueestáala
derecha(vealasnotasqueestánacontinuación).

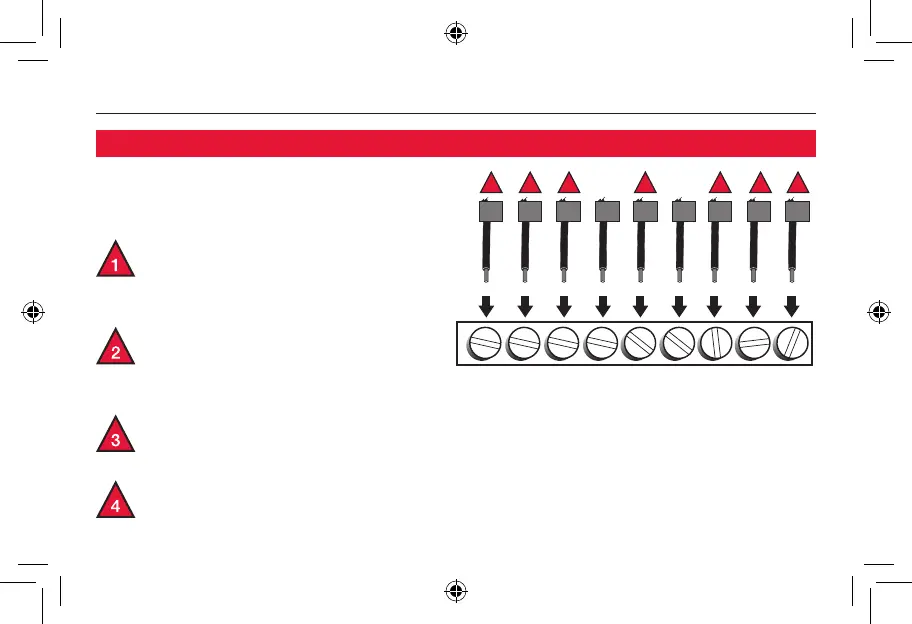

Conecte los cables (designaciones de cables menos comunes)
Si el termostato viejo tenía cables V y VR,
póngase en contacto con un contratista
de sistemas de calefacción y enfriamiento
para solicitar ayuda.
Si el termostato viejo tenía cables O y B,
fije el cable B en el terminal C. Si se fijó
otro cable en el terminal C, llame al
1-800-468-1502 para solicitar ayuda.
Si el termostato viejo tenía cables W1, W2 y Y, póngase en
contacto con un contratista de sistemas de calefacción y
enfriamiento para solicitar ayuda.
Si ningún cable coincide con el terminal E del termostato nuevo,
use un pequeño trozo de cable para conectar los terminales E y Aux.
