Honeywell RTH8500 - Page 27

7

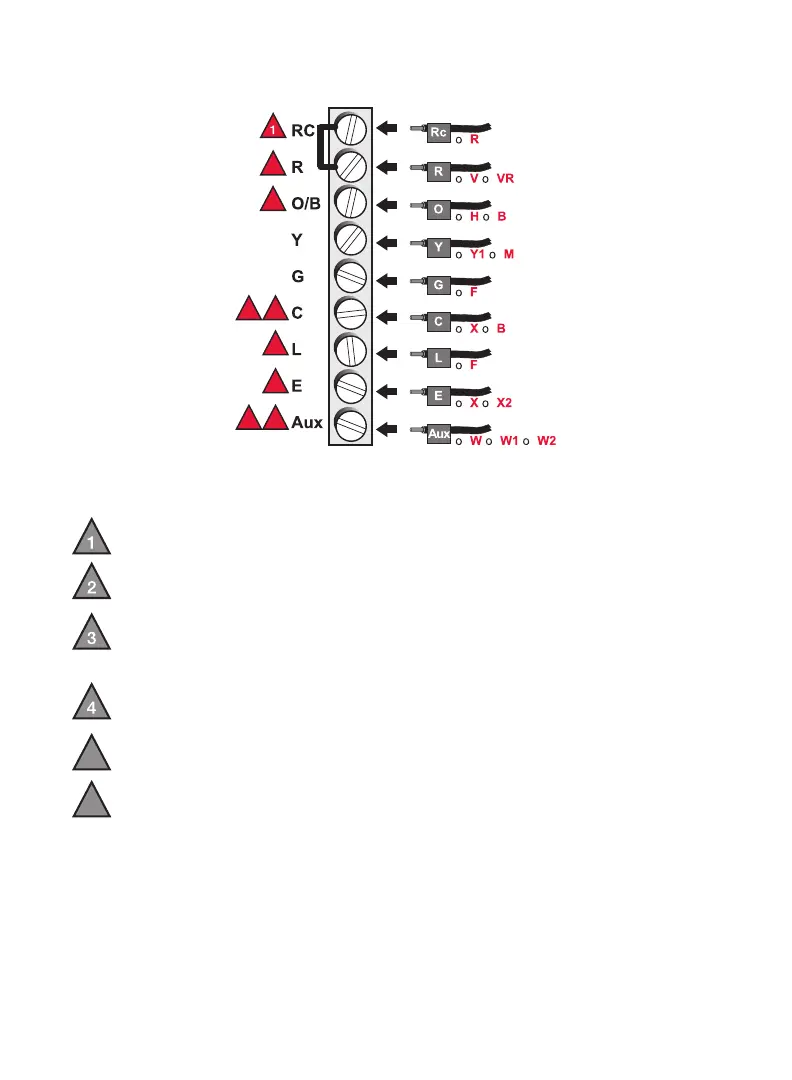

Cableado alternativo (para bombas de calor únicamente)
2
3
3
4
5
5
6
6
MSCR28077
Deje el puente de metal en su lugar, conectando los terminales R y Rc.
Si el termostato actual tenía cables
V y VR, deténgase en este punto y
comuníquese con un contratista calificado para obtener ayuda.
Si su termostato actual tenía cables
O y B separados, conecte el cable
B al terminal C. Si hay otro cable conectado al terminal C, deténgase y
comuníquese con un contratista calificado para obtener ayuda.
Si su termostato actual tenía cables
Y1, W1 y W2, deténgase y
comuníquese con un contratista calificado para obtener ayuda.
Si utiliza el terminal
L, el cable del terminal C debe estar conectado
(comuníquese con un contratista si no hay un cable
C).
Si los terminales
E y Aux no tienen un cable conectado cada uno, utilice
un pequeño trozo de cable para conectarlos uno con otro.
5
6
