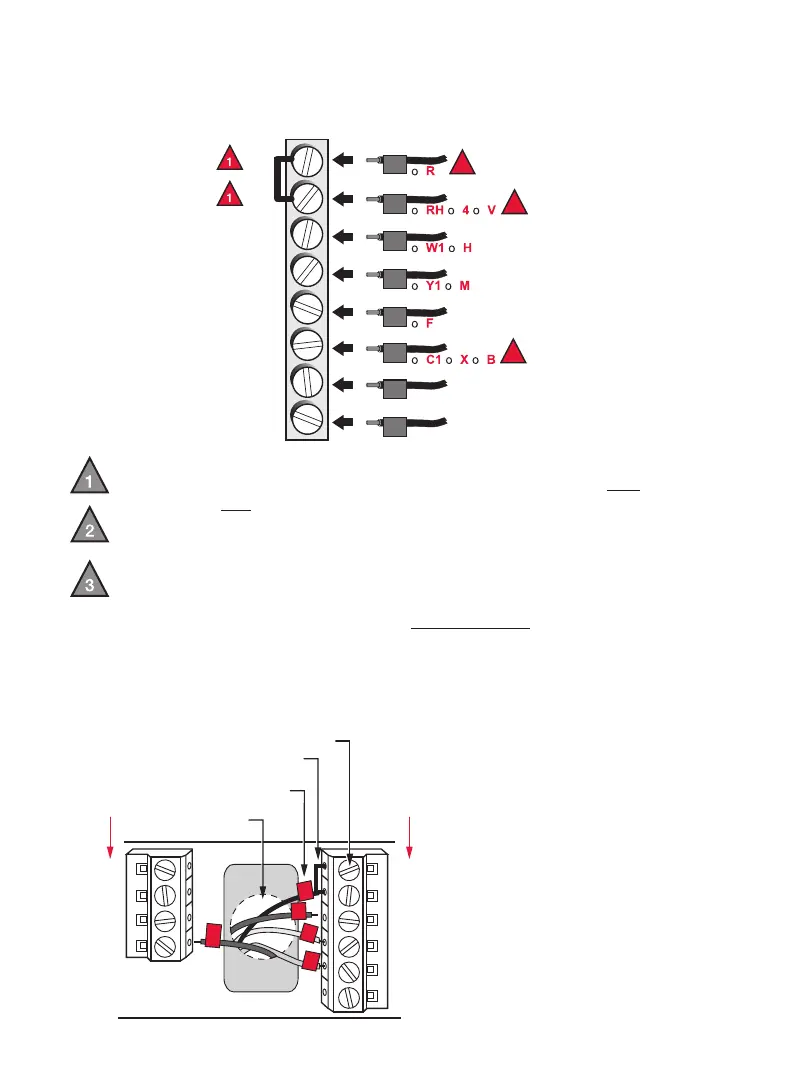

Cableado alternativo (Sistemas convencionales)
Si las etiquetas no corresponden con los terminales, conecte los cables como
se ilustra aquí (consulte las notas que se encuentran más adelante).
Cableado (Bomba de calor)
Si las etiquetas no corresponden con las letras del termostato, consulte la
página 7.
Retire el puente de metal que conecta los terminales R y Rc solo si debe
conectar los dos cables R y Rc.
Si su termostato actual tenía cables R y RH, retire el puente de metal.
Conecte el cable R al terminal Rc, y el cable RH al terminal R.
Si su termostato actual tenía solo 1 cable C o un C1, conéctelo al terminal
C. Si su termostato actual tenía 2 cables C o C1, envuelva cada uno
separadamente con cinta aislante y no los conecte.
RC
R
W
Y
G
C
Y2
W2
Rc
R
W
Y
G
C
Y2
W2
MSCR28076
2
3
2
NOTA: Si E y Aux no tienen un
cable conectado cada uno,
utilice un pequeño trozo de
cable para conectarlos uno
con otro.
MS27516
RC
R
O/B
Y
G
C
L
E
AUX
BOMB
A DE
CALOR
Y
R
Aux
BOMBA DE
CALOR
G
O
CABLES
ETIQUETADOS
TORNILLO
INSERTE LOS CABLES
Y APRIETE LOS TORNILLOS
AGUJERO PARA
EL CABLEADO
