2
S
S
Y
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E

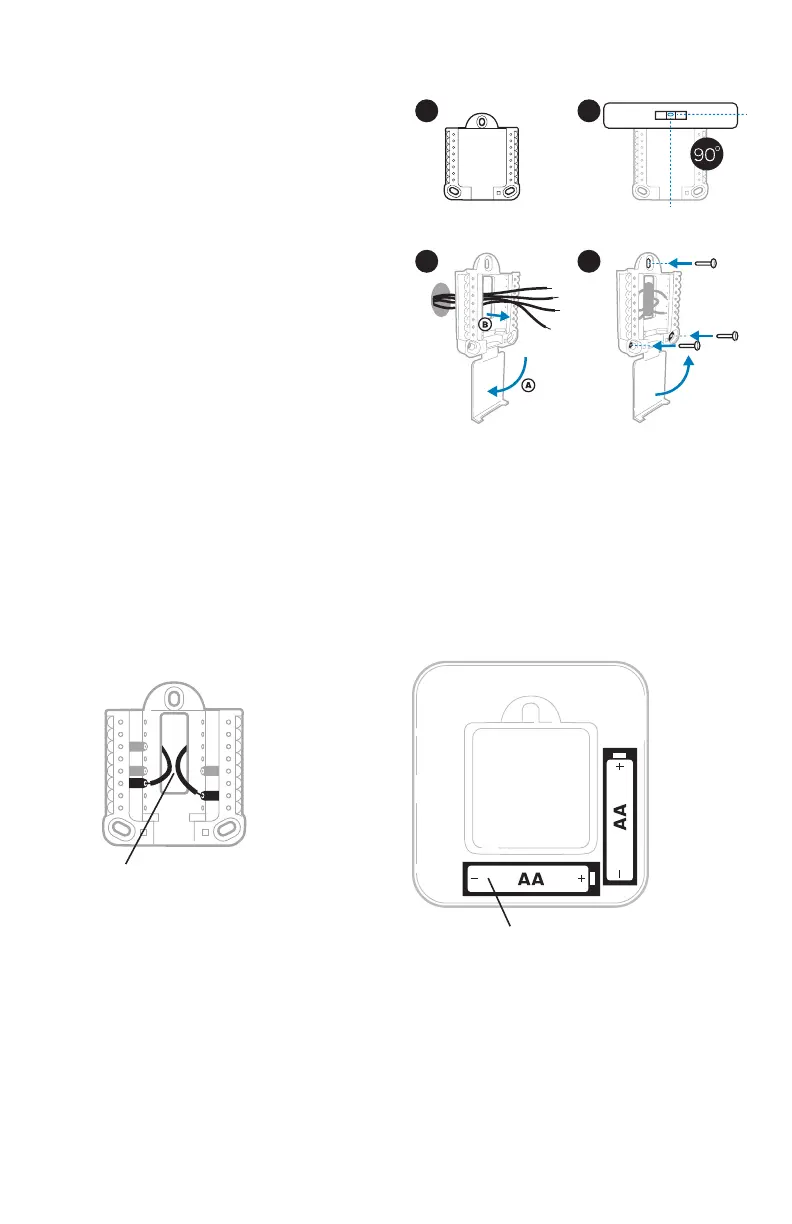

Options d’alimentation
Insérer les fils R et C dans
les bornes désignées pour
l’alimentation principale en courant
alternatif (la borne C est facultative
si les piles sont installées, mais elle
est recommandée). Retirer les fils
en appuyant sur les languettes de
la borne.
Insérer les piles AA pour assurer
l’alimentation principale ou de secours.
Installation du système de montage UWP
Utiliser les 3 vis no 8
de 1 1/2 po fournies
8
5
6
7
1. Avant le démarrage, éteindre
l’alimentation au niveau du disjoncteur
du circuit ou de l’interrupteur. Ouvrir
l’emballage du UWP. Voir la Figure 5.
2. Placer le UWP sur le mur. Le mettre à
niveau et marquer les positions des
trous. Voir la Figure 6.
Percer des trous aux emplacements
marqués, puis taper légèrement sur les
chevilles murales fournies dans le mur
à l’aide d’un marteau.
‒ Percer des trous de 7/32 po pour les
cloisons sèches.
3. Ouvrir le couvercle et faire passer les fils
par l’ouverture réservée aux fils du UWP.
Voir la Figure 7.
4. Placer le UWP sur les chevilles murales.
Insérer et serrer les vis de montage
fournies avec le UWP. Ne pas trop
serrer. Serrer jusqu’à ce que le UWP ne
bouge plus. Fermer le couvercle. Voir la
Figure 8.
