3

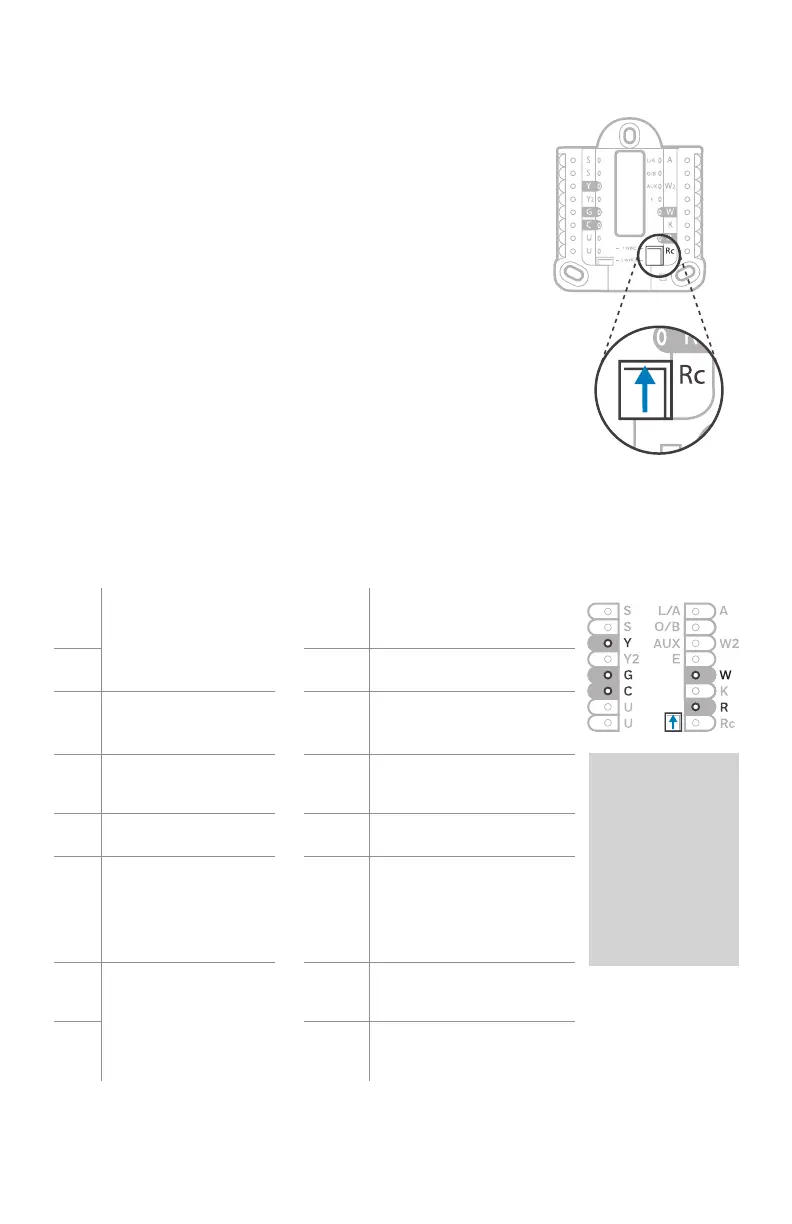

Caractéristiques du terminal de câblage UWP
S
Ne peut être utilisé
pour le câblage du
thermostat T1.
L/A
- A
Ne peut être utilisé pour le
câblage du thermostat T1.
S
O/B
Vanne de commutation
(TH1110D seulement)
Y
Contacteur de
compresseur (étage 1)
AUX -
W2
Ne peut être utilisé pour le
câblage du thermostat T1.
Y2
Ne peut être utilisé
pour le câblage du
thermostat T1.
E
Ne peut être utilisé pour le
câblage du thermostat T1.
G
Relais de ventilateur W
Relais de chauffage
(étage 1)
C
24 V c.a. commune.
Pour les systèmes à
deux transformateurs,
utiliser le fil commun
du transformateur de
refroidissement.
K
Ne peut être utilisé pour le
câblage du thermostat T1.
U
Ne peut être utilisé
pour le câblage du
thermostat T1.
R
Alimentation 24 V c.a.
du transformateur de
chauffage*
U
Rc
Alimentation 24 V c.a.
du transformateur de
refroidissement*
Remarque : Les
bornes ne peuvent
pas toutes être
utilisées, selon le
type de système
qui est connecté.
Les bornes les
plus couramment
utilisées sont
ombrées.
* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.
Régler le curseur R.
• Utiliser le commutateur de liaison intégré
(curseur R) pour différencier entre un
l’autre système de transformateur.
• S’il n’y a qu’un seul fil R et s’il est connecté
à la borne R, Rc ou RH, régler le curseur sur
la position haute (1 fil).
• S’il y a un fil connecté à la borne R et un fil
connecté à la borne Rc, régler le curseur
sur la position basse (2 fils).
REMARQUE : Les curseur des bornes U
doivent être laissé en position pour les
modèles T1 Pro.
Réglages des curseurs (cavalier intégré)
Curseur R/Rc
(cavalier intégré)
Système de montage UWP
