NOTICE D'INSTALLATION
Butées de Réglage du T87
APPLICATION
Utiliser les butées 50010944-001 pour limiter la
température minimale et maximale sur les thermostats
T87 K et N.
La trousse 50010944-001 contient deux échelles de
butée et deux vis no 2-28 x 3/8 à tête cylindrique large.

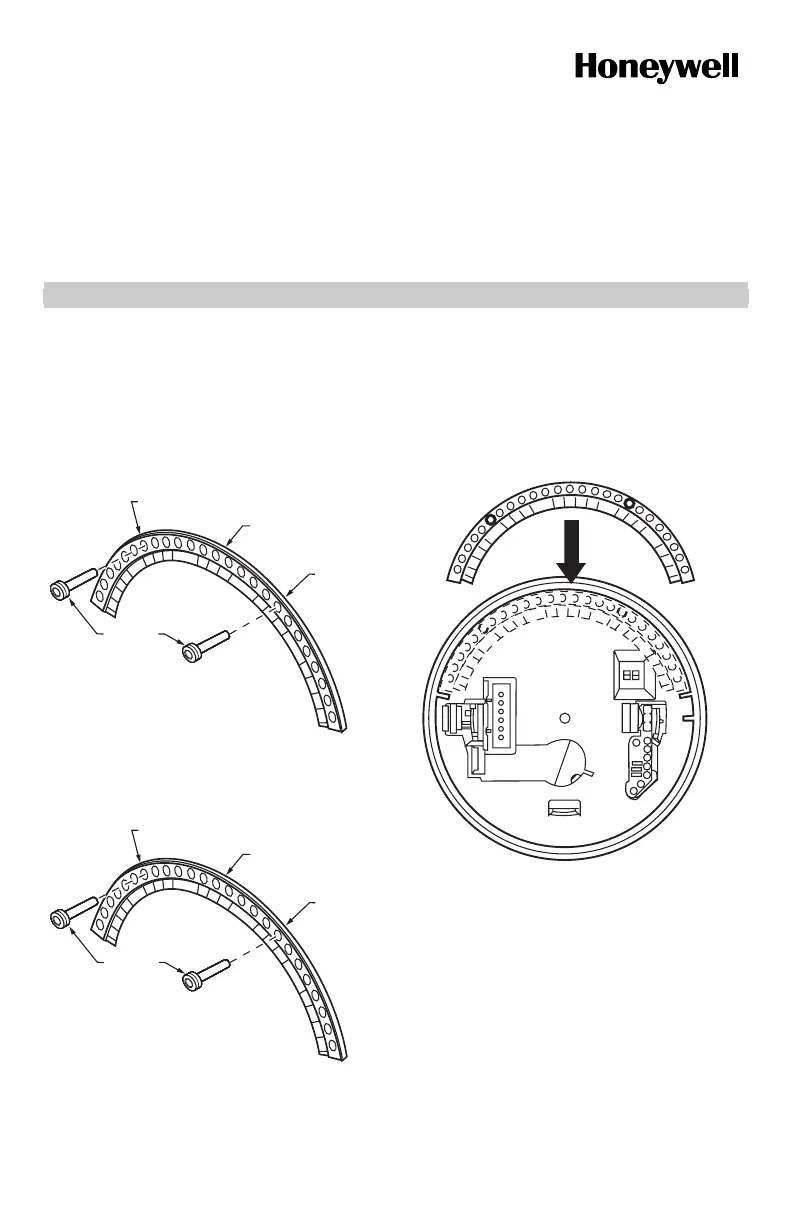

Fig. 1. Butée et vis (Échelle en degrés Fahrenheit).
Fig. 2. Butée et vis (Échelle en degrés Celsius).
INSTALLATION
1. Régler le point de consigne du thermostat à une
température au milieu de la température maximale
et de la température minimale désirées.
2. Retirer le thermostat de sa base (s'il y a lieu).
3. Au dos du thermostat, aligner la butée avec les
trous. Voir la Fig. 3.
Fig. 3. Alignement de la butée avec le thermostat.
4. En utilisant comme guide les repères de tempéra-
ture sur la butée, insérer les vis fournies dans les
trous des butées de température minimale et maxi-
male. Serrer les vis. Consulter les Tables 1 et 2
pour le réglage des butées. Voir les Fig. 4 et 5.
5. Remettre le thermostat sur sa base et régler le
point de consigne à la température désirée. Voir la
Fig. 5.
80
70
60
50
MF13675
POINT DE
CONSIGNE MAXIMUM
POINT DE
CONSIGNE
MINIMUM
VIS (2)
BUTÉE
26
20
15
09
MF13676
POINT DE
CONSIGNE MAXIMUM
POINT DE
CONSIGNE
MINIMUM
VIS (2)
BUTÉE
80
70
60
50
M13679
