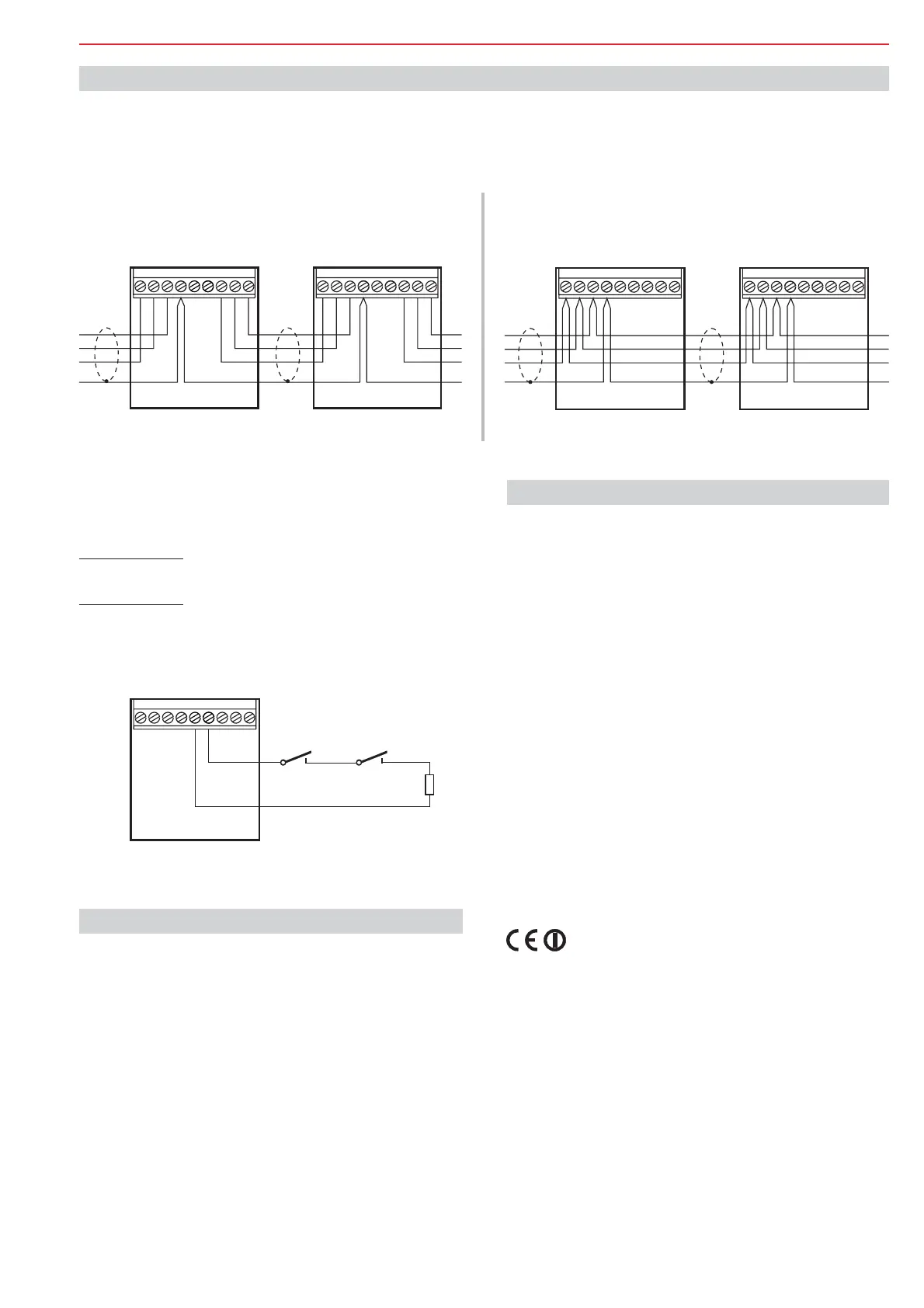

13. Anschlussplan
13.1 Anschluss BUS-2 oder BUS-1
Bei der Version 1 (Abb. 9) ist bei abgezogenem Melder die Spannungsversorgung und die Datenleitung für die darauf folgenden BUS-Teilnehmer
unterbrochen. Falls dies nicht gewünscht wird, ist Version 2 (Abb. 10) anzuwenden.
15. Zubehör
033390 Verstellgelenk
033588 Kugelgelenk-Set für Wand- und Eckmontage
033391 Plombe
Schwenkbereich: Horizontal
gemäß VdS und EN Grad 2
Schwenkbereich: Horizontal Vertikal
nicht gemäß VdS und EN
±20°,
±45°, ±20°
Vertikal +4° bis -8°
(VPE = 20 Stück)
Version 1
Abb. 9
Version 2
Abb. 10
Melder 1 Melder n (max. 63)
0 V
Daten
+12 V DC
0 V
Daten
+12 V DC
Schirm
0 V
Daten
+12 V DC
0 V
Daten
+12 V DC
Schirm
ZONE
ZONE
Melder 1 Melder n (max. 63)
0 V
Daten
+12 V DC
0 V
Daten
+12 V DC
Schirm
0 V
Daten
+12 V DC
0 V
Daten
+12 V DC
Schirm
ZONE
ZONE
BUS-2
BUS-1
13.2 Anschluss Meldergruppe (ZONE)
Dieser Anschluss bietet die Möglichkeit, Kontakte in das BUS-System
zu integrieren.
(Nicht möglich im SCM 3000-Modus, siehe 3.2)
Betrieb am BUS-2:
Betrieb am BUS-1:
Wird die Meldergruppe , ist sie auf
zu programmieren!
Die Meldergruppe ist mit dem Melder-Alarm ODER verknüpft. Wird
die Meldergruppe , ist sie mit 12k1 abzuschließen.
nicht verwendet Meldergruppe
"Null"
nicht verwendet
14. Technische Daten
Betriebsnennspannung U_b 12 V DC
Betriebsspannungsbereich 8,0 V bis 15 V DC
Stromaufnahme bei U_b=12 V DC:
- PIR 0,6 mA (BUS-2)
3,0 mA (BUS-1)
- Mikrowelle 6 mA
- LED 4 mA
Reichweite (programmierbar) 8 / 11 / 13 / 15 m
PIR und MW gemeinsam
PIR-Sensorik temperaturkompensiert
PIR-Empfindlichkeit (programmierbar) normal / hoch
MW-Empfindlichkeit (programmierbar) normal / hoch
Abdecküberwachung (nur AM-Melder) bis 30 cm
Frequenz Mikrowelle 9,35 GHz (X-Band)
Einbaulage senkrecht, Optik unten
Schutzart nach DIN 40 050 IP 30
Umweltklasse gemäß VdS II
Betriebstemperaturbereich -10 °C bis +55 °C
Lagerungstemperaturbereich -25 °C bis +70 °C
Abmessungen B x H x T 64 x 158 x 48 mm
Farbe weiß (ähnlich RAL 9010)
VSÖ-Zulassung 033442.20 VSÖ.E:W081006/28E
033443.20 VSÖ.E:GS-N081006/29E
Die Melder Viewguard DUAL AM BUS-2/BUS-1, Art.-Nr.
033442.20 und Viewguard DUAL BUS-2/BUS-1, Art.-Nr.
033443.20 entsprechen bei bestimmungsgemäßer
Anwendung den grundlegenden Anforderungen gemäß
Artikel 3 der R&TTE-Richtlinie 1999/5/EG.
Die EU-Konformitätserklärung steht unter
"www.honeywell.com/security/de"
im Service-/ Downloadbereich zum Download bereit.
Die Geräte dürfen nur in folgenden Ländern in den Verkehr gebracht
und betrieben werden:
Deutschland, Österreich, Schweiz, Liechtenstein, Polen, Slowakei,
Tschechien, Luxemburg, Türkei, Griechenland, Litauen, Ungarn,
Belgien, Niederlande, Bulgarien und Rumänien.
Abb. 11
Melder
BUS-2
BUS-1
Kontakt(e)
potentialfreie Melder
ohne Speicherfunktion
12k1
5
0 V
Daten
+12 V DC
0 V
Daten
+12 V DC
Schirm
ZONE
BUS-2
BUS-1
BUS-2
BUS-1
Montage-Anschluss-Anleitung Viewguard DUAL / AM BUS-2/BUS-1
