1 LED gelb
2 LED rot
3
4
5
6
Abdeckfolie für Spiegeloptik
Rastverschluss
Plombe
Abdecküberwachung
(nur AM-Melder)

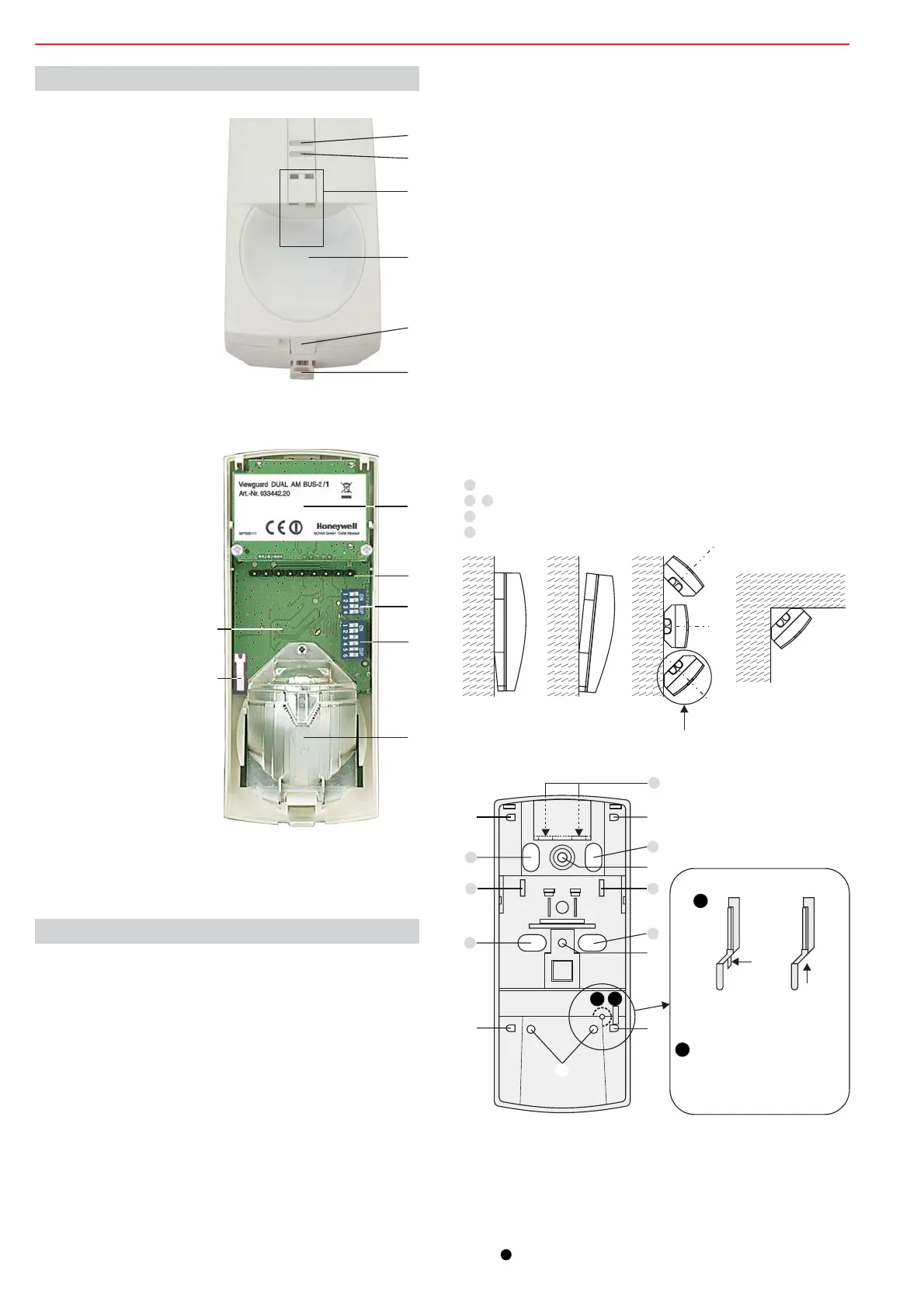

Abb. 2
5. Aufbau des Melders
2 Montage-Anschluss-Anleitung Viewguard DUAL / AM BUS-2/BUS-1
1 Mikrowellen-Modul
2 Steckkontakte für Anschluss-
leiste
3
4 DIP-Schalter S2
BUS-Adresse
5 Spiegeloptik
DIP-Schalter S1
BUS-1 Programmierung
(5-stellig bei AM-Melder)
6 Schalter für Deckelkontakt
und Abreißsicherung
(nur AM-Melder)
7 PIR-/BUS-Modul
Abb. 3
6. Montage
6.1 Montageort
Die Empfindlichkeit ist quer zu den horizontalen Erfassungszonen
des PIR-Sensors am größten. Deshalb ist der Montageort so zu wäh-
len, dass die zu erwartende Bewegungsrichtung quer dazu verläuft
().
Mindestabstand zur Decke: 2 cm
Vermeiden Sie:
* Montage über Heizkörpern
* Montage in der Nähe von Luftaustrittsöffnungen (z.B. Klimaanlagen)
* Direkte Sonneneinstrahlung
* Leuchtstofflampen in geringem Abstand
* Glühlampen in geringem Abstand
siehe Abb. 6
6.2 Montagemöglichkeiten (Abb. 4 und Abb. 5)
0° vertikal geneigt (Abb. 4/1)
Die Befestigung erfolgt mit 2 Schrauben (Abb. 5- ).
3° vertikal nach unten geneigt (Abb. 4/2)
Durch diese Einstellung wird die Reichweite etwas verringert. Zu
empfehlen ist dies besonders in kleinen Räumen.
Befestigung mit 2 Schrauben: im unteren Bereich durch 2 Löcher
auf gleicher Höhe (Abb. 5- ).
45° horizontal nach links oder rechts (Abb. 4/3)
Befestigung durch 2 seitliche Löcher übereinander (Abb. 5- ).
Eckmontage (Abb. 4/4)
Befestigung durch 2 seitliche Löcher übereinander (Abb. 5- ).
Beim Festschrauben des Unterteils mit 4 Schrauben besteht die
Gefahr, dass dieses sich verspannt und somit das Oberteil nicht
mehr passt. Um dies zu verhindern, sollte das Unterteil nur auf ei-
ner Seite mit 2 Schrauben befestigt werden.
Wenn diese Möglichkeiten nicht ausreichen, können Sie den Melder
auf das Verstellgelenk (033390) oder Kugelgelenk (033588) montie-
ren (siehe Zubehör).
Melder auf Verstellgelenk .
Melder auf Kugelgelenk .
ACHTUNG! gemäß VdS und EN Grad 2
nicht gemäß VdS und EN
+/-0°
45°
45°
4/1 4/2 4/3 4/4
Abb. 4
Abreißsicherung hier nicht möglich
a)
b)
c)
6.4 Abreißsicherung (sieheAbb. 5a)
(
nurAM-Melder)
Um die die entfernen Sie den Stift am
Stößel ,
Zwingend erforderlich bei Installation gemäß EN 50131-2-4 Grad 3
Abreißsicherung zu aktivieren,
sieheAbbildung oben.
a
Abb. 5 Abb. 5a
A
B
C
B
C
D
D
a
b
Schutzwandung für Abreiß-
sicherung (Rückseite)
entfernen, wenn gemäß
Abb. 4/3a oder 4/4 montiert
wird
b
a
Stößel für Abreißsicherung
Deckelkontakt
und Abreiß-
sicherung
nur Deckel-
kontakt
mit Stift
ohne
Stift
A
B
C
C
D
6.3 Kabeleinführung, Zugentlastung (siehe Abb. 5)
für aP Verkabelung
für up Verkabelung
für Verwendung mit Verstellgelenk
für Zugentlastung mit Kabelbinder
