8662A Option H25
08862-92039
Page 14 of 17

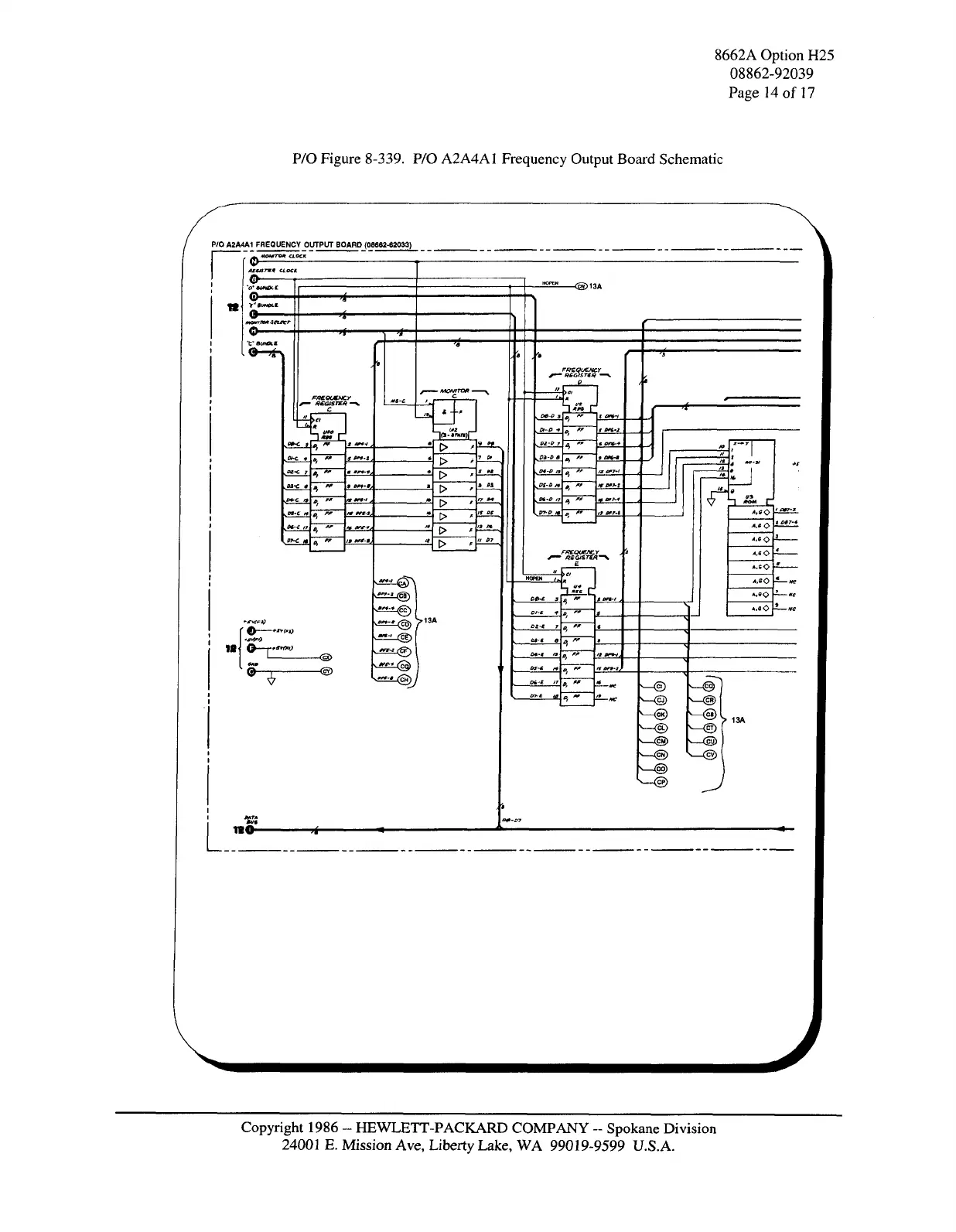

P/O Figure 8-339. P/O A2A4A1 Frequency Output Board Schematic
PIO A2A4A1 FREQUENCY OUTPUT BOARD (08662-62033)
Copyright 1986 - HEWLETT-PACKARD COMPANY - Spokane Division
24001 E. Mission Ave, Liberty Lake, WA 99019-9599 U.S.A.
