30
5. Démontage

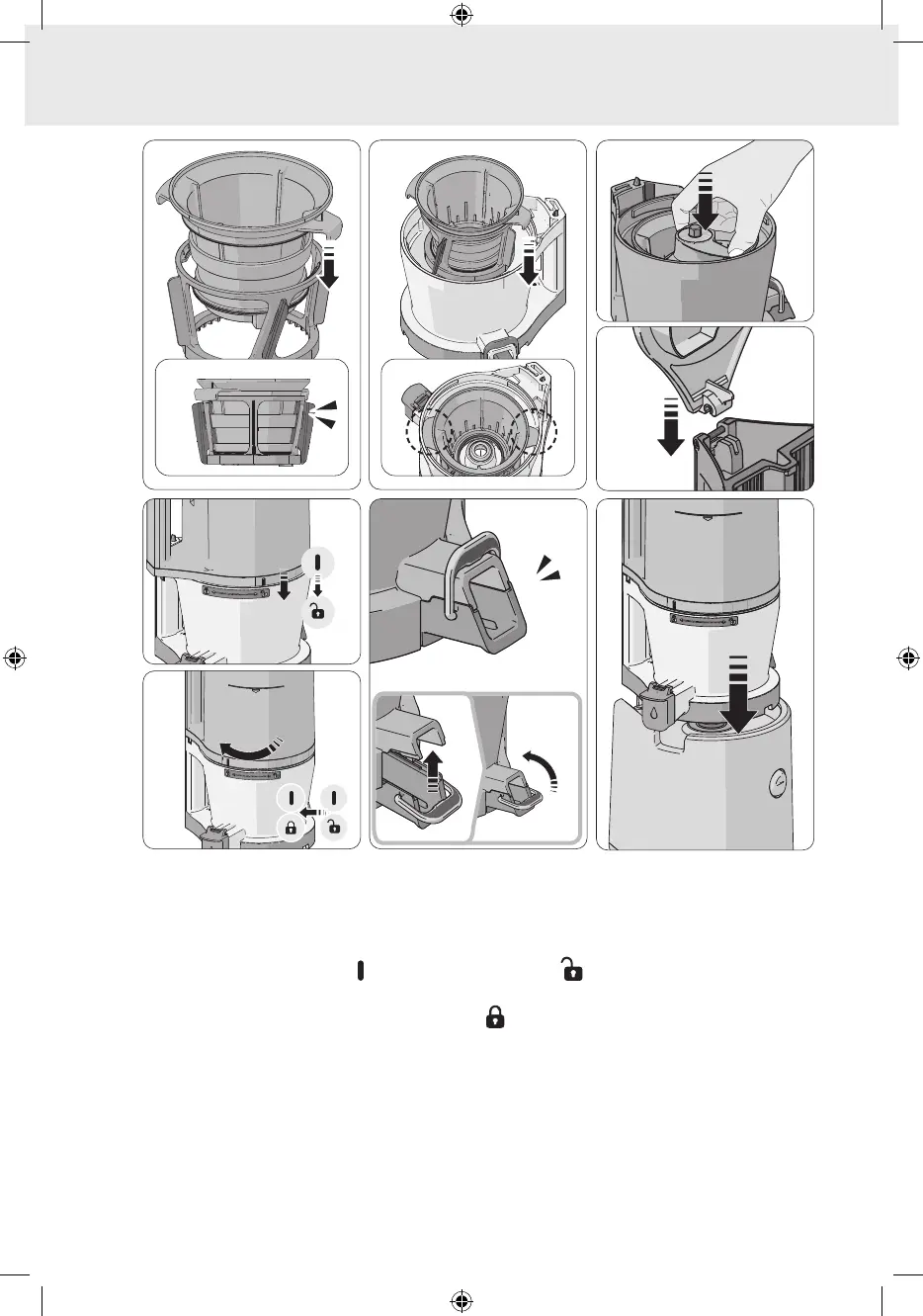

Assemblez le filtre fin (④) et la brosse rotative (⑤) comme illustré. Enfoncez les accessoires jusqu’au bout.
Alignez le filtre fin et la brosse rotative(
⑦
), assemblez-les face à la rainure du récepteur comme illustré.
Insérez la vis sur l’assemblage du récepteur. Enfoncez-la jusqu’à rencontrer une résistance.
Procédez à l’assemblage avec le couvercle de la trémie (
①-1) en position verticale dans la trémie (②-1).
Alignez le repère de la trémie [
] (②-3) sur celui du récepteur [ ] (
⑦
-2) pour les raccorder.
Faites tourner l’assemblage de la trémie dans le sens des aiguilles d’une montre jusqu’à que son repère
soit aligné avec celui de l’assemblage du récepteur [
].
Si les composants internes ne sont pas assemblés correctement, la trémie ne se fermera pas.
Vérifiez que le couvercle de la sortie d’évacuation et la boucle de fermeture (
⑦
-4) du récepteur sont bien
verrouillés.
1. Fermez le couvercle de la sortie d’évacuation et verrouillez-le avec la boucle de fermeture.
2. Si le joint n’est pas en place ou si le levier n’est pas verrouillé correctement, du jus risque de fuir, ou le levier
risque de s’ouvrir pendant l’extraction.
Placez l’assemblage du récepteur sur le bloc principal de l’appareil (
⑧
).
Assemblez le récepteur et raccordez-le au bloc principal de l’appareil.
01
02
03
04
05
06
07
04
03
05
08
07
06
①-1
②-1
⑦-2
②-3
⑦-4
⑧
01
④
⑤
02
④+⑤
⑦
