60

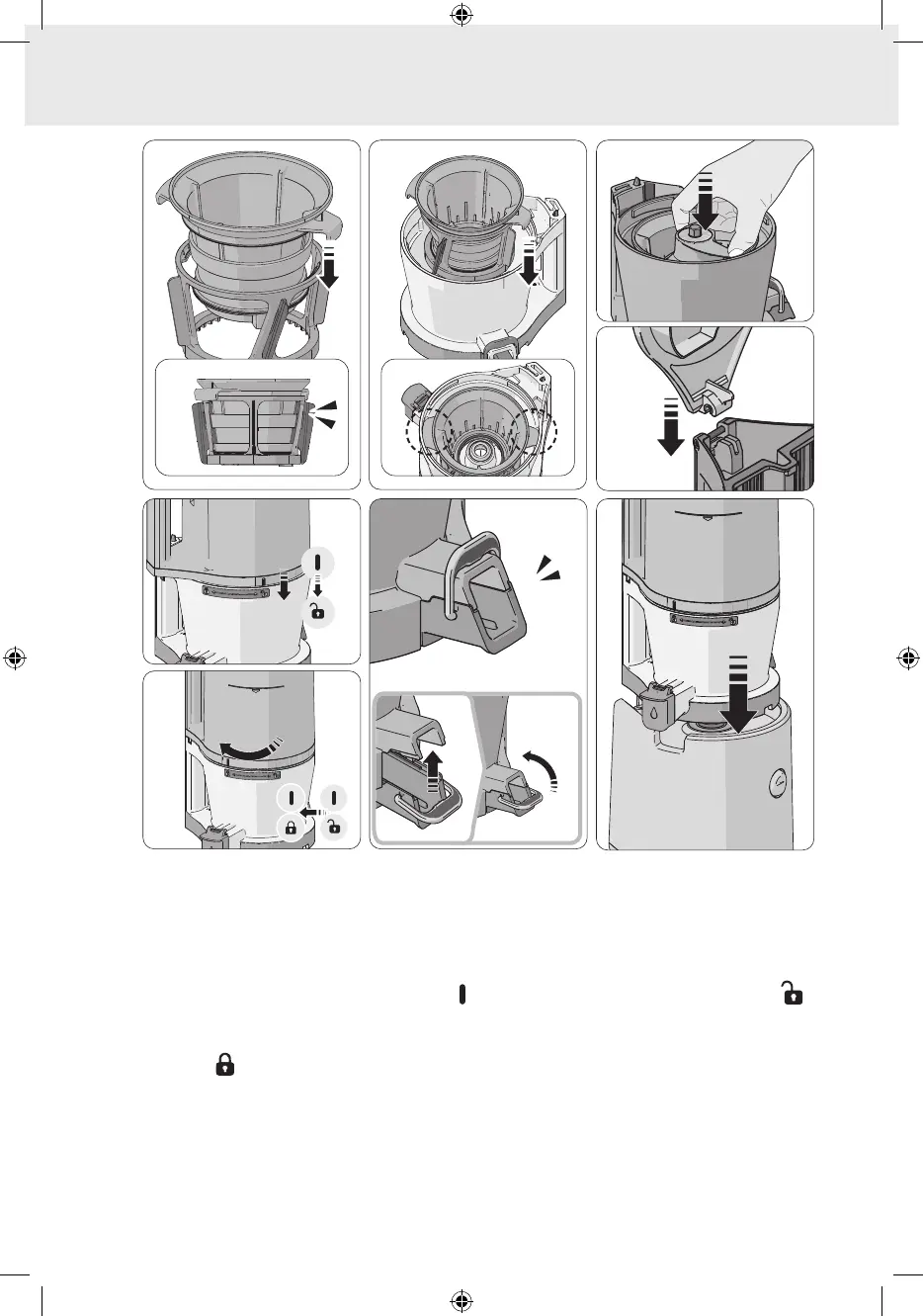

5. Порядок сборки
Соедините мелкоячеистый сетчатый фильтр (④) и вращающуюся щетку (⑤), как показано на рисунке. Вставьте ее до упора.
Совместите узел мелкоячеистого сетчатого фильтра и вращающейся щетки, установленный на отжимной
камере, с пазами камеры, как показано на рисунке.
Вставьте шнек в отжимную камеру в сборе. Вставьте его до упора.
Установите крышку воронки (
①-1) вертикально на воронку (②-1).
Совместите установочную метку (
②-3) воронки [ ] с установочной меткой (
⑦
-2) отжимной камеры [ ],
чтобы соединить их вместе.
Поверните установленную воронку по часовой стрелке до совмещения ее установочной метки с установочной
меткой [
] на отжимной камере.
Если внутренние компоненты собраны неправильно, воронка не закроется.
Убедитесь, что клапан выхода жмыха и скоба (
⑦
-4) отжимной камеры зафиксированы должным образом.
1. Закройте клапан выхода жмыха и зафиксируйте его скобой.
2. Если уплотнитель не на месте или рычаг не зафиксирован должным образом, то во время отжима может подтекать
сок или раскрыться рычаг.
Установите правильно собранный узел отжимной камеры на основание изделия (
⑧
).
Сначала соберите узел отжимной камеры, а затем соедините его в сборе с основанием.
01
02
03
04
05
06
07
04
03
05
08
07
06
①-1
②-1
⑦-2
②-3
⑦-4
⑧
01
④
⑤
02
④+⑤
⑦
