5. Cómo realizar el montaje

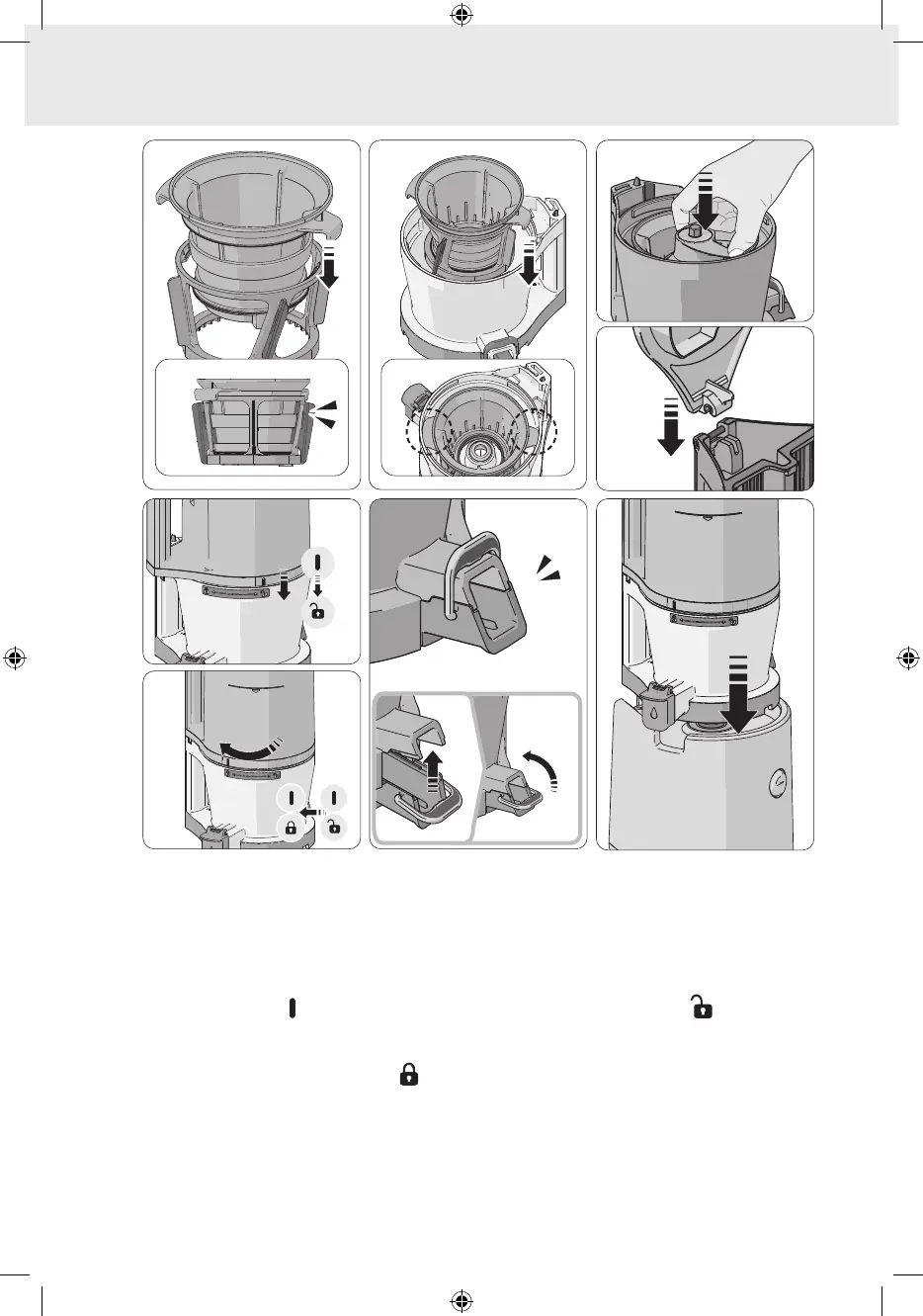

Monte el filtro fino (④) y el cepillo de rotación (⑤) como se muestra en la figura.
Empújelo hasta el fondo.
Alinee el conjunto de filtro fino + cepillo de rotación, montado en la cámara(
⑦
), en la ranura
de la cámara como se muestra en la figura.
Introduzca la hélice en la cámara montada. Empuje hasta el fondo hasta que deje de avanzar.
Ensámblela haciendo que la tapa de la tolva (
①-1) se coloque verticalmente en la tolva (②-1).
Alinee la marca [
] de la guía de montaje de la tolva (②-3) con la marca [ ] de la guía de
montaje de la cámara (
⑦
-2) para conectarlas.
Gire la tolva montada en sentido horario hasta que su marca de guía esté alineada con la marca
de guía de montaje de la cámara [
].
Si los componentes internos no están ensamblados correctamente, la tolva no cerrará.
Compruebe que la tapa de descarga y el cierre (
⑦
-4) de la cámara están bien fijados.
1. Cierre la tapa de descarga y fíjela con el cierre.
2. Si la empaquetadura no está en su sitio o la palanca no está bien sujeta, puede haber fugas de
zumo o la palanca puede abrirse durante la extracción.
Coloque el conjunto de la cámara bien montado en el cuerpo del producto (
⑧
).
Ensamble el conjunto de la cámara y conéctelo al cuerpo del producto.
01
02
03
04
05
06
07
04
03
05
08
07
06
①-1
②-1
⑦-2
②-3
⑦-4
⑧
01
④
⑤
02
④+⑤
⑦
