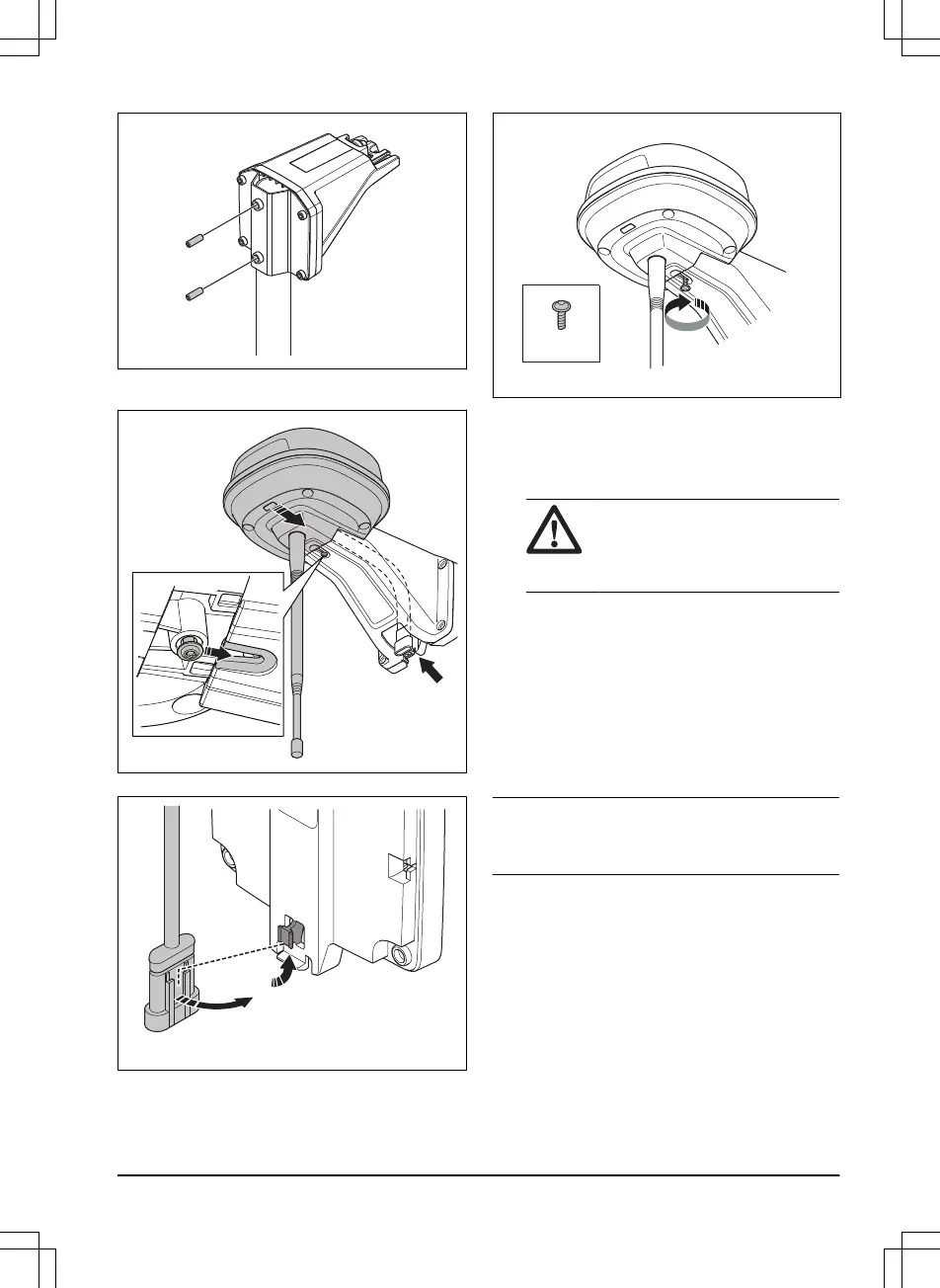

5. Tõmmake viitejaama kaabel läbi õla asuva pilu ja
paigaldage viitejaam õlale.
6. Kinnitage konnektor õlal asuvatele klambritele.
7. Pingutage viitejaama õlal asuvad kruvid (Torx 20).
8. Ühendage madalpingekaabel viitejaama ja
toiteallikaga. Vt jaotist
Toiteallika asukoha valimine
lk 200
.
9. Kinnitage madalpingekaabel kaablivitsadega
viitejaamalt posti ja toitekaabli külge.
ETTEVAATUST: Kui
madalpingekaabel pole tugevalt
kinnitatud, võib tugev tuul
kaablivitsasid kahjustada.
10. Asetage toiteallikas 30-200 cm / 1-6.5 jalga
maapinnast kõrgemale. Vt jaotist
Toiteallika
asukoha valimine lk 200
.
11. Ühendage toiteallikas välistingimustes asuva 100–
240 V toitepesaga.
12. Oodake, kuni LED-olekunäidik jääb ühtlasetl
roheliselt põlema. Esimene LED-olekunäidik vilgub
mõne minuti. Vt jaotist
Viitejaama LED-märgutuli lk
204
.
131.4.3 Viitejaama kinnitamine seinale
Märkus:
Kuna seinamaterjalid võivad olla erinevad,
pole kinnitamiseks vajalikke kruvisid seadme komplektis
kaasas.
1. Hoia viitejaama õlga vastu seina, kuhu soovid
selle kinnitada. Tee seinale 4 märgist kohta, kuhu
soovid kinnitada 4 kruvi.
1512 - 005 -
Installimine - 201
