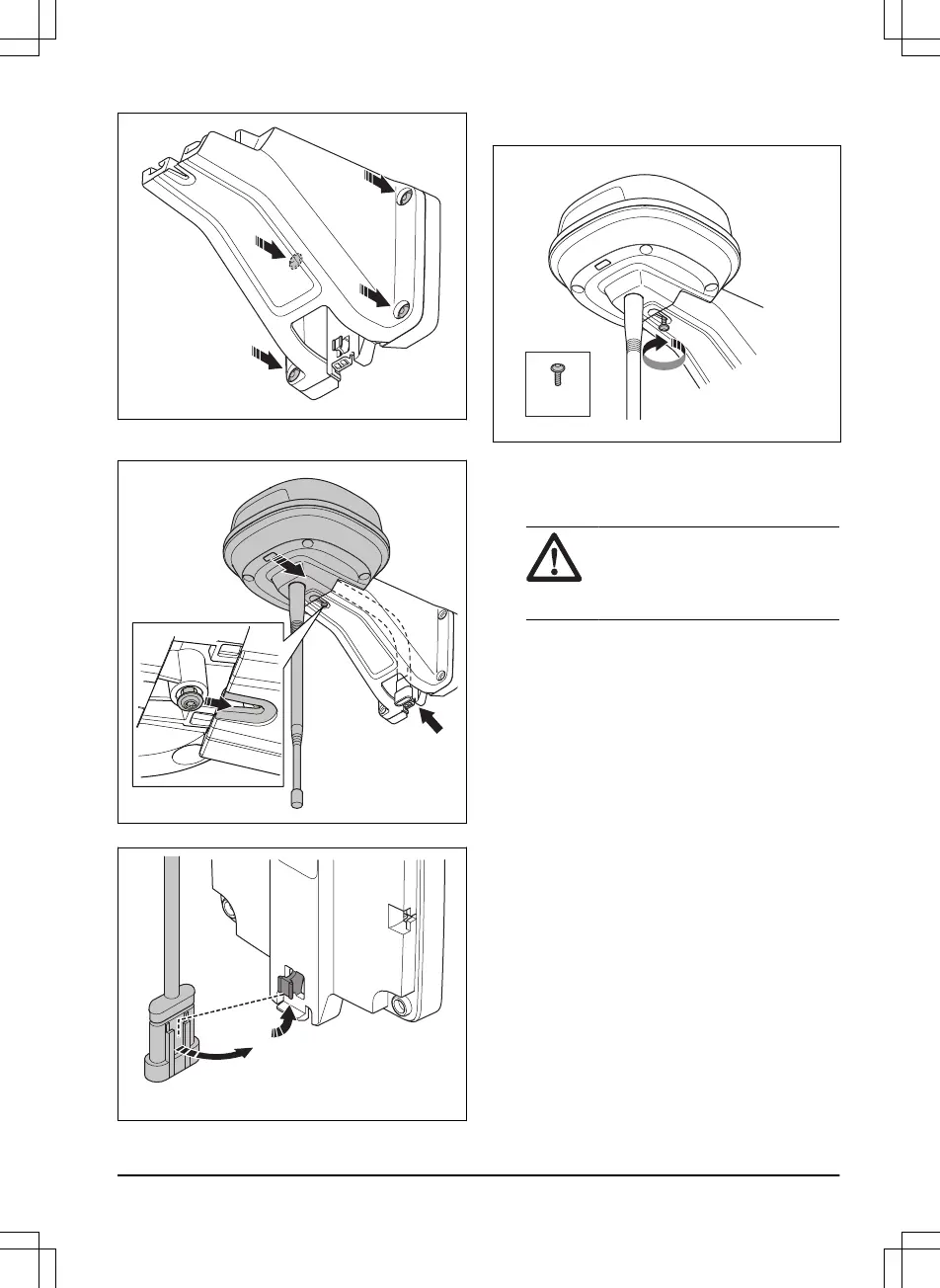

4. Kabel referentne stanice postavite kroz utor na
kraku i instalirajte referentnu stanicu na krak.
5. Pričvrstite priključak na kopče na kraku.
6. Zategnite vijak (Torx 20) na kraku referentne
stanice.
7. Priključite niskonaponski kabel na referentnu
stanicu i napajanje.
8. Niskonaponski kabel od referentne stanice do
napajanja kabelskim vezicama pričvrstite za zid.
OPREZ: Ako niskonaponski
kabel ne pričvrstite čvrsto kabelskim
vezicama, može se oštetiti pri jakom
vjetru.
9. Napajanje postavite 30-200 cm / 1-6.5 stopa iznad
tla. Pogledajte
Određivanje položaja električnog
napajanja na stranici 260
.
10. Kabel električnog napajanja priključite na
električnu utičnicu od 100 – 240 V.
11. Pričekajte dok LED indikator statusa stalno ne
zasvijetli u zelenoj boji. LED indikator statusa prvo
treperi nekoliko minuta zelenom bojom. Pogledajte
Svjetlo LED indikatora na referentnoj stanici na
stranici 265
.
1512 - 005 -
Instalacija - 263
