Remplacement du PA IGBT du Powermax1000/1250/1650
a-2 Bulletin de service sur le terrain
Remplacer l’IGBT de l’arc pilote et le fil d’entraînement de porte
1. Déposer et mettre au rebut le vieux fil d’entraînement de porte de l’IGBT de l’arc pilote.
2. Desserrer et mettre au rebut les 2 vis à métaux M6 qui fixent l’IGBT de l’arc pilote au dissipateur thermique et les
2 vis à métaux M5 qui fixent le CI d’alimentation à l’IGBT de l’arc pilote. Déposer le CI d’alimentation pour avoir
accès à l’IGBT de l’arc pilote.
3. Déposer et mettre au rebut le vieux IGBT de l’arc pilote.
4. Enlever toute graisse thermique du dissipateur thermique en utilisant de l’alcool isopropylique.
5. Passer une couche fine comme du papier de graisse thermique neuve (incluse dans le kit) régulièrement sur la
surface de montage de l’IGBT de l’arc pilote.
6. Installer l’IGBT de l’arc pilote sur le dissipateur thermique comme on l’indique. Serrer à la main les 2 vis à métaux
M6 neuves dans les trous de montage.
NOTE : Serrer les vis à 35 po-lb. Quand on monte l’IGBT de l’arc pilote sur le dissipateur thermique, ne pas
serrer subitement (serrage d’un seul côté) les vis. Si le serrage subit n’est effectué qu’à un seul
trou de montage, la plaque d’installation en céramique ou la puce en silicone dans l’IGBT de l’arc
pilote peut être endommagée.
7. Fixer le CI d’alimentation à l’IGBT de l’arc pilote neuf en utilisant les 2 vis à métaux M5 neuves incluses dans le kit.
NOTE : Serrer les vis à 20 po-lb.
8. Éliminer la graisse excédentaire du dissipateur thermique.

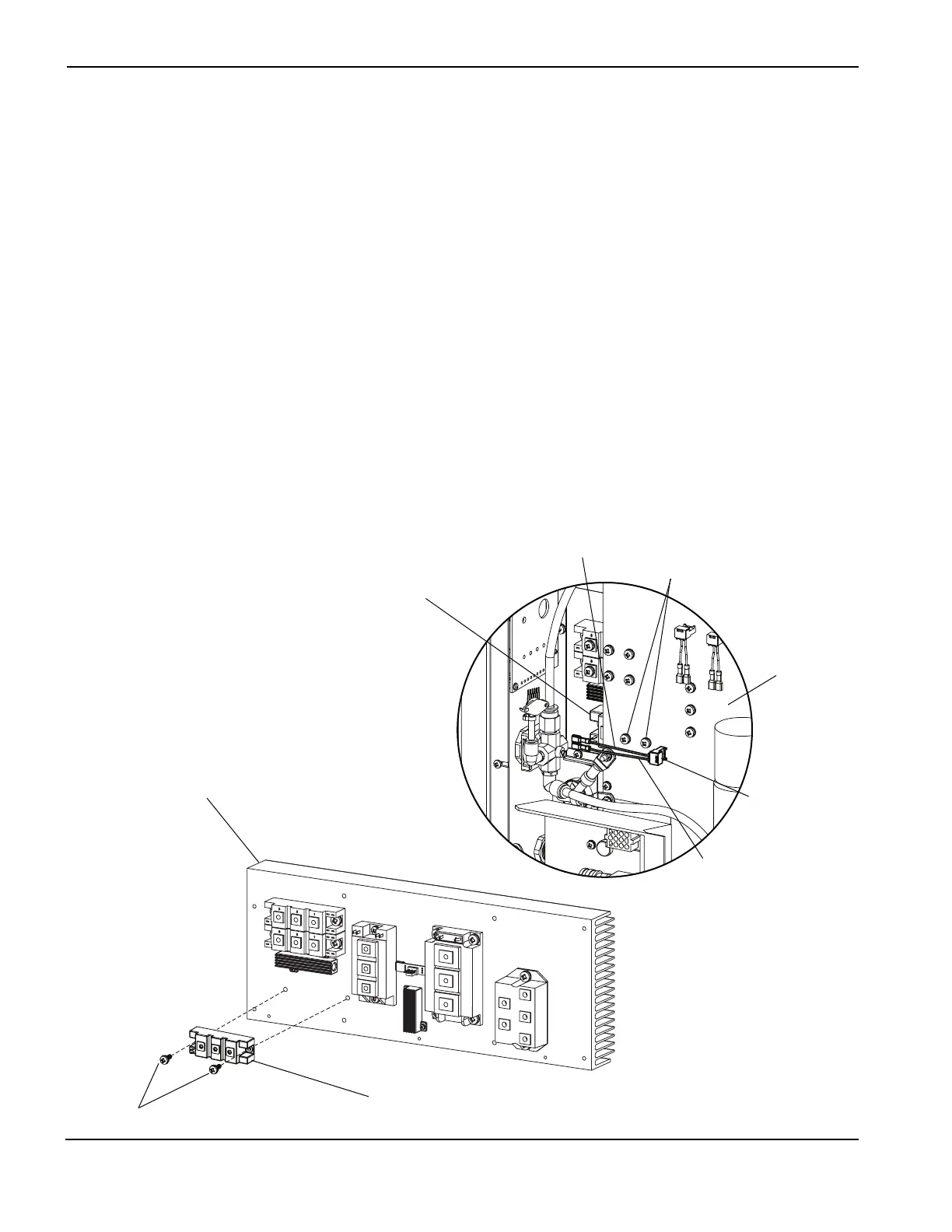

9. Monter le fil d’entraînement de
porte neuf de l’IGBT de l’arc pilote
à l’IGBT de l’arc pilote et au
CI d’alimentation.
Powermax1000/1250
IGBT de
l’arc pilote
Fil d’entraînement
de porte
CI d’alimentation
Dissipateur thermique
IGBT de
l’arc pilote
Vis à métaux M6
Fil noir
Fil rouge
Vis à métaux M5
