Câble d’interface de machine avec panneau diviseur de tension
Powermax65/85/105/125 Bulletin de service sur le terrain 806980 31

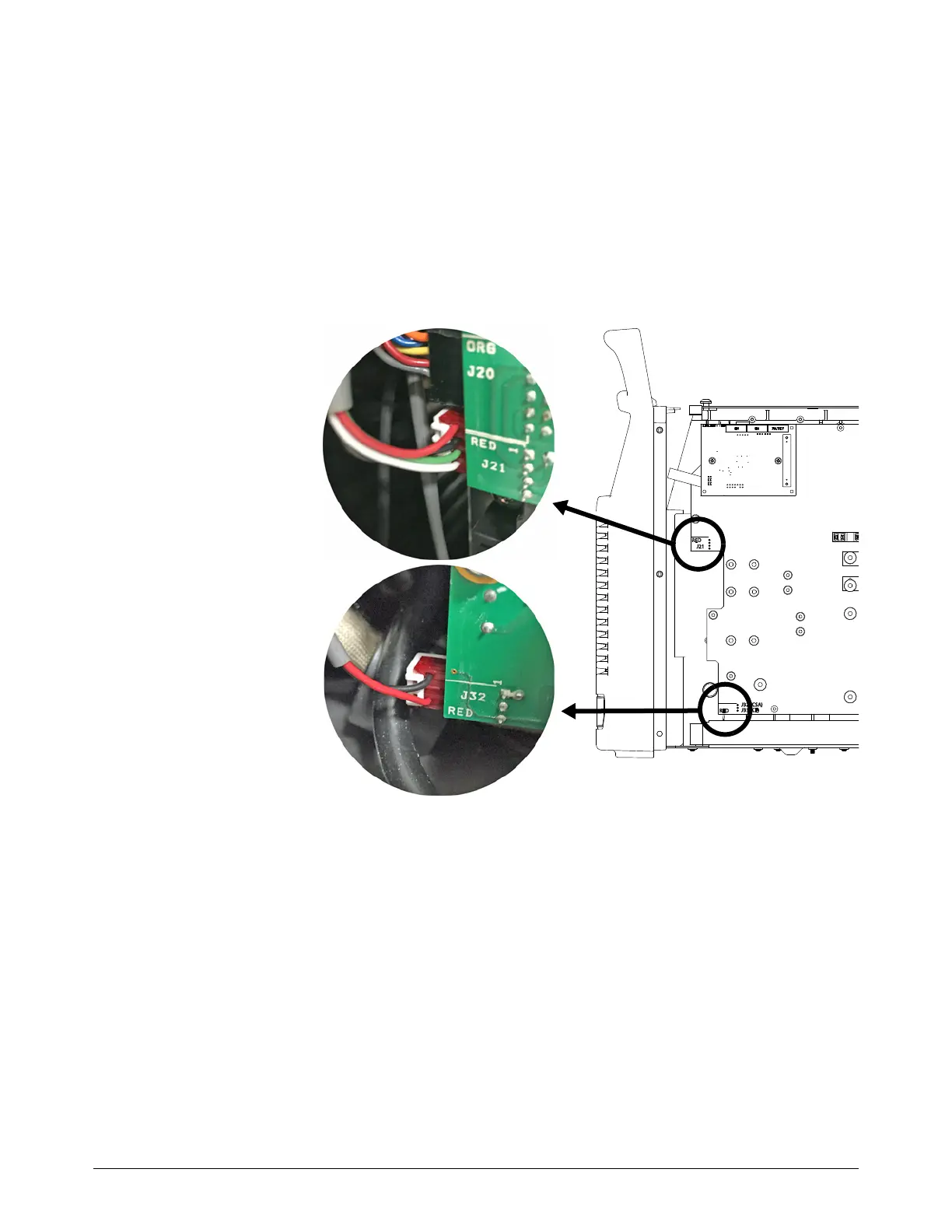

3. Effectuer ce qui suit à partir du côté de la carte à circuits imprimés de la source de courant :
a. Brancher le connecteur à 4 contacts à la carte à circuits imprimés de la source de courant
àlemplacementJ21.
b. Modèles CSA : Brancher le connecteur à 2 contacts à la carte à circuits imprimés
de la source de courant à l’emplacement J32.
Modèles CE/CCC : Brancher le connecteur à 2 contacts à la carte à circuits imprimés
de la source de courant à l’emplacement J33.
c. Pour les connecteurs à 2 et à 4 contacts, s’assurer que le fil rouge est en face
de l’inscription RED sur la carte à circuits imprimés de la source de courant.
RED
J32 (CSA)
J33 (CE)
RED
J21
Fil rouge = contact du haut
Fil rouge = contact du bas
