Câble d’interface de machine avec panneau diviseur de tension
34 806980 Bulletin de service sur le terrain Powermax65/85/105/125

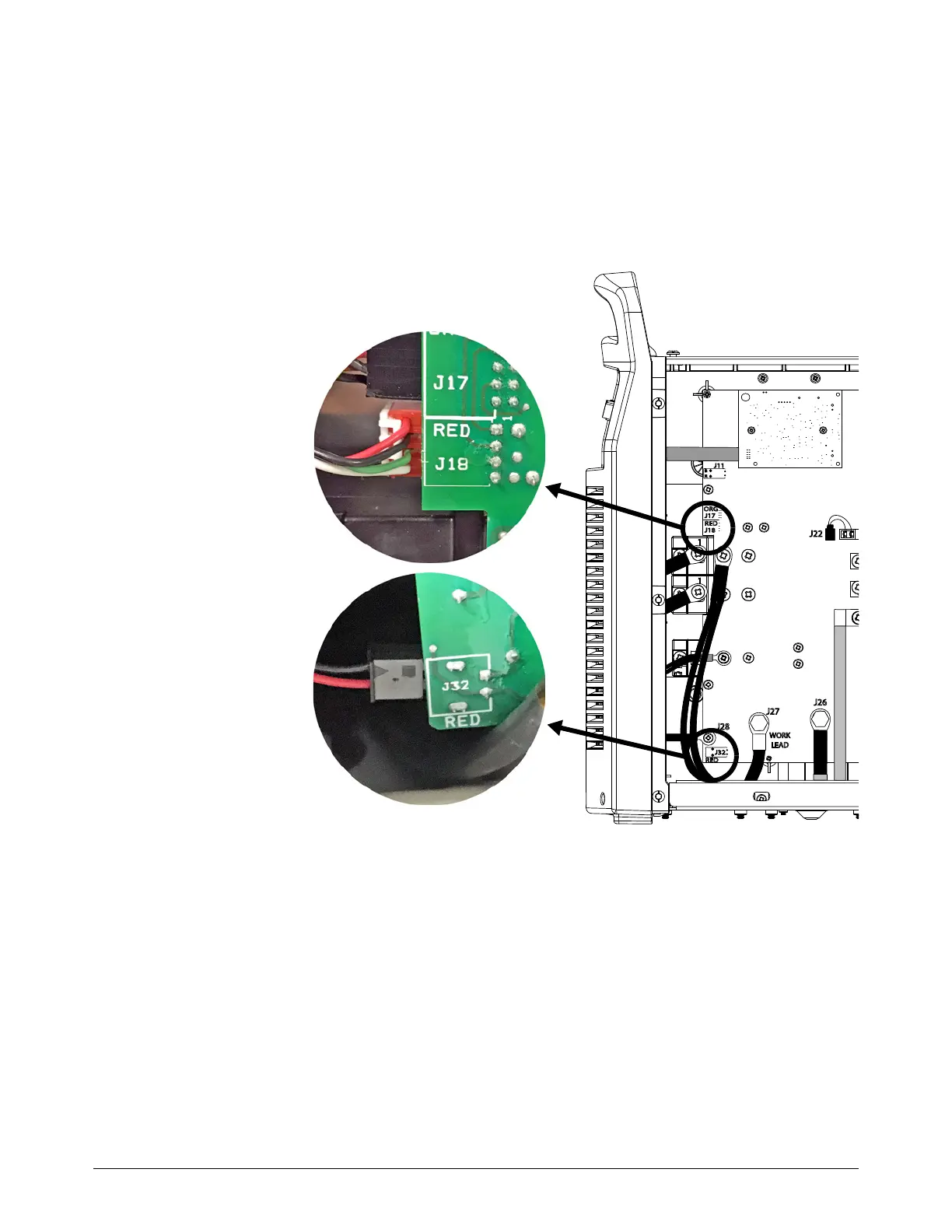

2. Effectuer ce qui suit à partir du côté de la carte à circuits imprimés de la source de courant :
a. Brancher le connecteur à 4 contacts à la carte à circuits imprimés de la source de courant
àlemplacementJ18.
b. Brancher le connecteur à 2 contacts à la carte à circuits imprimés de la source de courant
àlemplacementJ32.
c. Pour les connecteurs à 2 et à 4 contacts, s’assurer que le fil rouge est en face
de l’inscription RED sur la carte à circuits imprimés de la source de courant.
3. Installer le capot de refoulement du ventilateur.
J22
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
Fil rouge = contact du haut
Fil rouge = contact du bas
