2.1.4. Display
Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang zu
allen Informationen über das PV-System und den Wechselrichter. Befindet sich der Wechselrichter
im OFF-Betrieb (bei Nacht), ist es möglich, den Wechselrichter durch eine Betätigung der linken
Taste (ESC-Taste) am Display zu aktivieren.

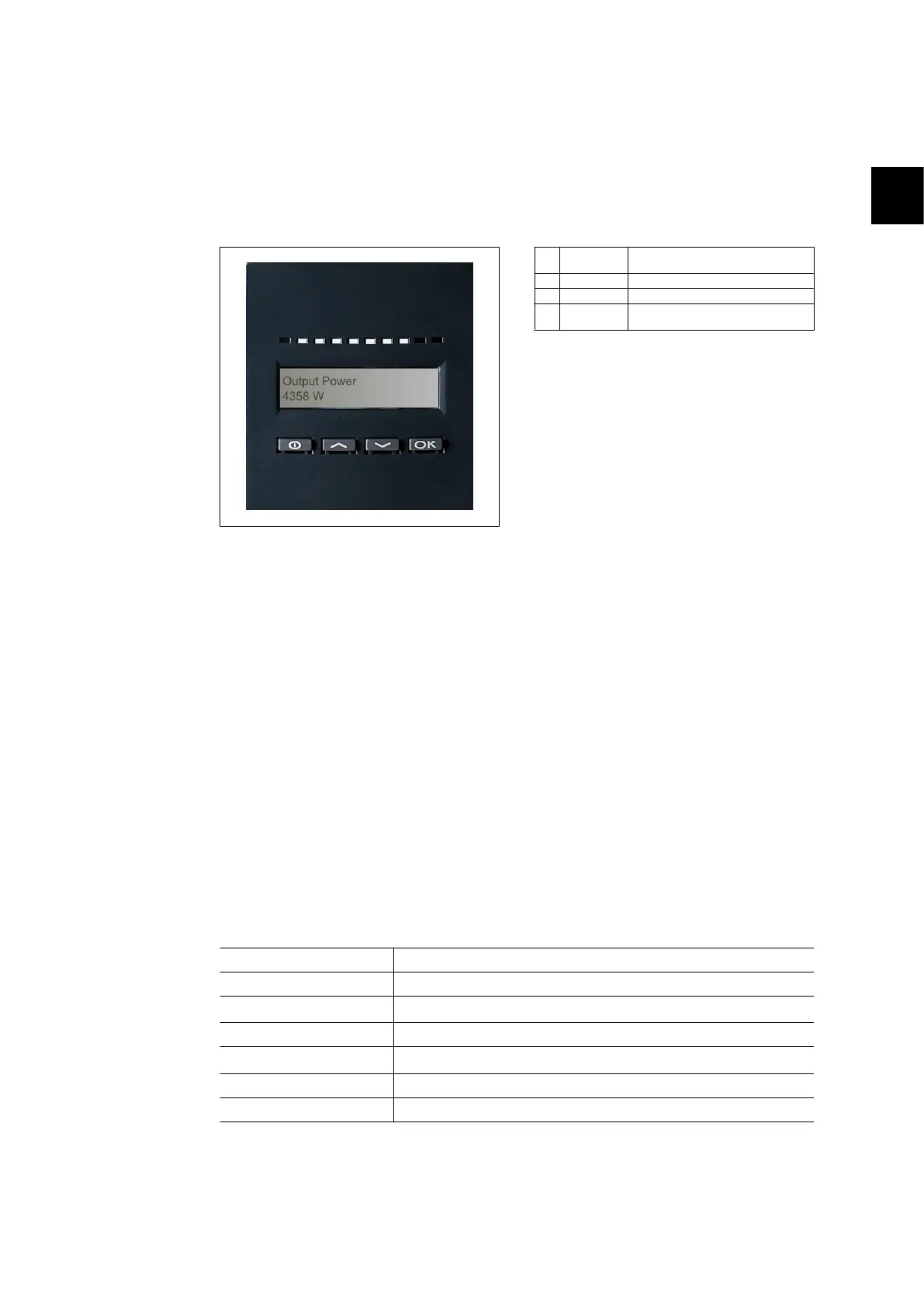

Abbildung 2.2: Display
ESC Einen Schritt zurück/nach oben in der
Menüstruktur
Nach oben Blättert zum vorherigen Menü
Nach unten Blättert zum nächsten Menü
Eingabetaste Neue Menüebene oder Änderung der
Einstellungen
Die angezeigten Parameter im Display beziehen sich auf intern gemessene Spannungen und Strö-
me. Die angezeigten Parameter können Abweichungen aufweisen.
Die Display-Informationen sind in einer in zwei Bereiche unterteilten Menüstruktur organisiert: A
und B
Bereich A:
Enthält Informationen über die Wechselrichter- und PV-Systemleistung.
Bereich B:
Zeigt alle Messwerte und Benutzereinstellungen an.
2.1.5. Überblick Menüabschnitt A
Die nachfolgende Tabelle bietet einen Überblick der Menüstruktur. Die angegebenen Werte dienen
nur als Beispiel für die Displaytexte.
Menüstruktur A
Displayfunktionen Beschreibung
AC-Leistung - 1234 W Aktuelle Ausgangsleistung in Watt.
Wechsler. Name – Süd 07
Verwenden Sie das Service Tool zur Eingabe des Wechselrichternamens. Wenn der
Name des Wechselrichters nicht definiert ist, wird dieses Menü übersprungen.
AC-Ertrag gesamt -12,3 kWh Gesamte Energieerzeugung in kWh seit Start des Wechselrichters.
Betriebsdauer - 00123 h 01 m 28 s
Die gesamte Betriebsdauer (Zeit der Stromeinspeisung) wird in Stunden, Minuten und
Sekunden angezeigt.
AC-Ertrag heute - 1234 Wh Energieerzeugung von heute in Wh.
Menü B wählen Springt nach Betätigung von „OK“ zu Menüebene B.
Tabelle 2.2: Überblick Menüstruktur A
2. Funktionsbeschreibung
C00410346-02 17
2
