2.1.4. Display
L'utente ha accesso a tutte le informazioni relative al sistema FV e all'inverter grazie al display
integrato nella parte anteriore dell'inverter. Quando l'inverter è in modalità OFF (di notte), è pos-
sibile attivare l'inverter premendo il pulsante sinistro (ESC).

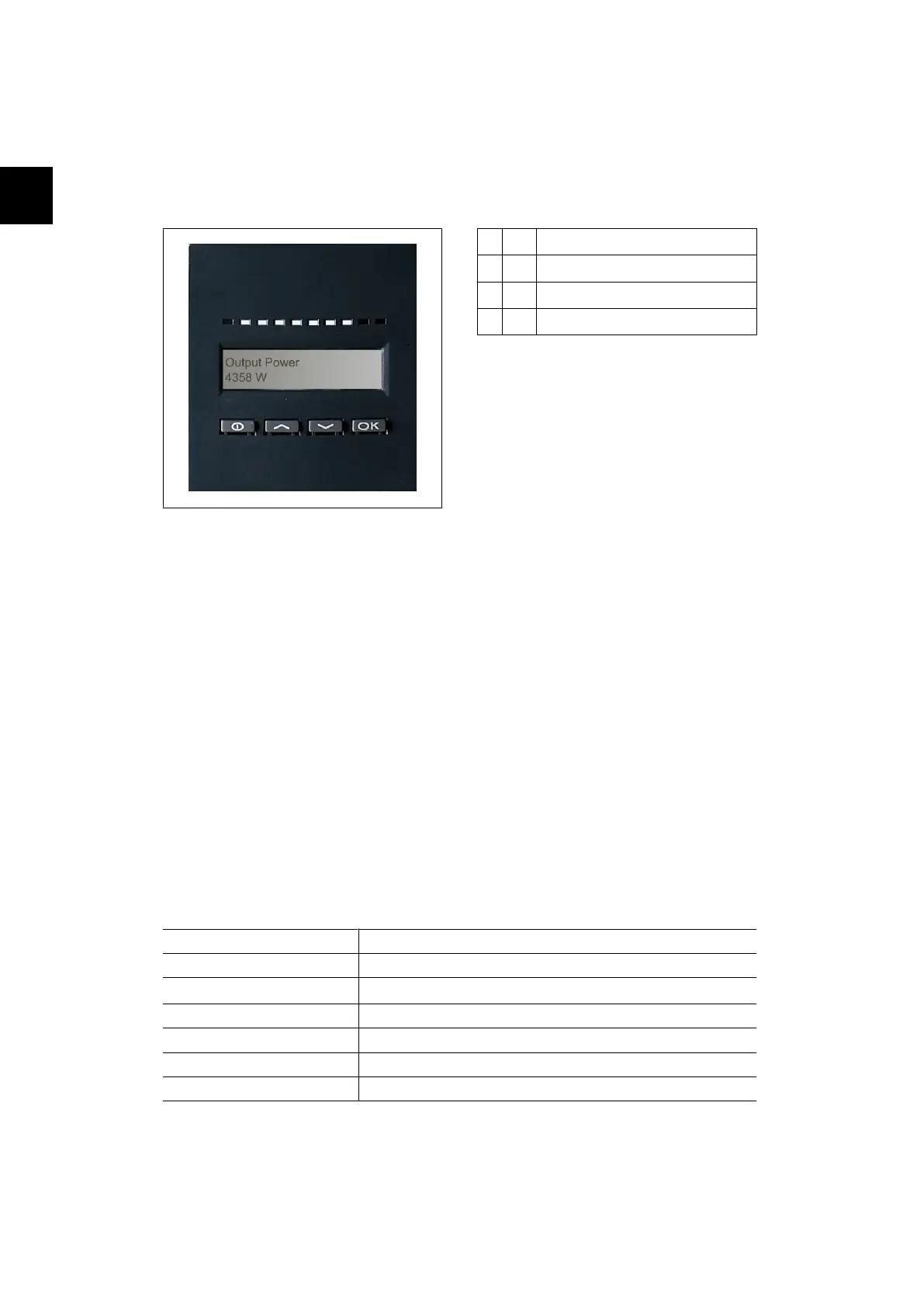

Disegno 2.2: Display
ESC Va un passo indietro/avanti nella struttura dei
menu
Up Scorre indietro alla visualizzazione del menu
precedente
Down Scorre avanti alla visualizzazione del menu
successivo
Invio Nuovo livello di menu o modifica di imposta-
zioni
I parametri mostrati sul display sono relativi alle tensioni e correnti misurate internamente. I pa-
rametri mostrati possono deviare.
Le informazioni del display sono organizzate in una struttura a menu suddivisa in due sezioni: A
e B
Sezione A:
Contiene informazioni sull'inverter e sulle prestazioni del sistema FV.
Sezione B:
Visualizza tutti i valori di misurazione e le impostazioni dell'utente.
2.1.5. Panoramica Sezione Menu A
La tabella in basso offre una panoramica della struttura del menu. I valori indicati devono essere
intesi unicamente come esempi di testi visualizzati.
Struttura Menu A
Funzioni visualizzate Descrizione:
Potenza uscita - 1234 W Potenza di uscita attuale in watt.
Nome inverter - South_07
Utilizzare Service Tool per inserire il nome dell'inverter Se il nome dell'inverter non
è definito, questo menu viene saltato.
Produz. totale – 12,3 kWh Produzione di energia totale in kWh dall'avviamento del primo inverter.
Temp. funz. totale - 00123 h 01 m 28 s Tempo operativo totale (tempo di accensione) visualizzato in ore, minuti e secondi.
Produzione oggi - 1234 Wh Produzione di energia oggi in Wh.
Vai al menu B Salta al livello B dei menu quando si preme ‘OK’.
Tabella 2.2: Panoramica Struttura del Menu A
2. Descrizione delle Funzionalità
50 C00410346-02
