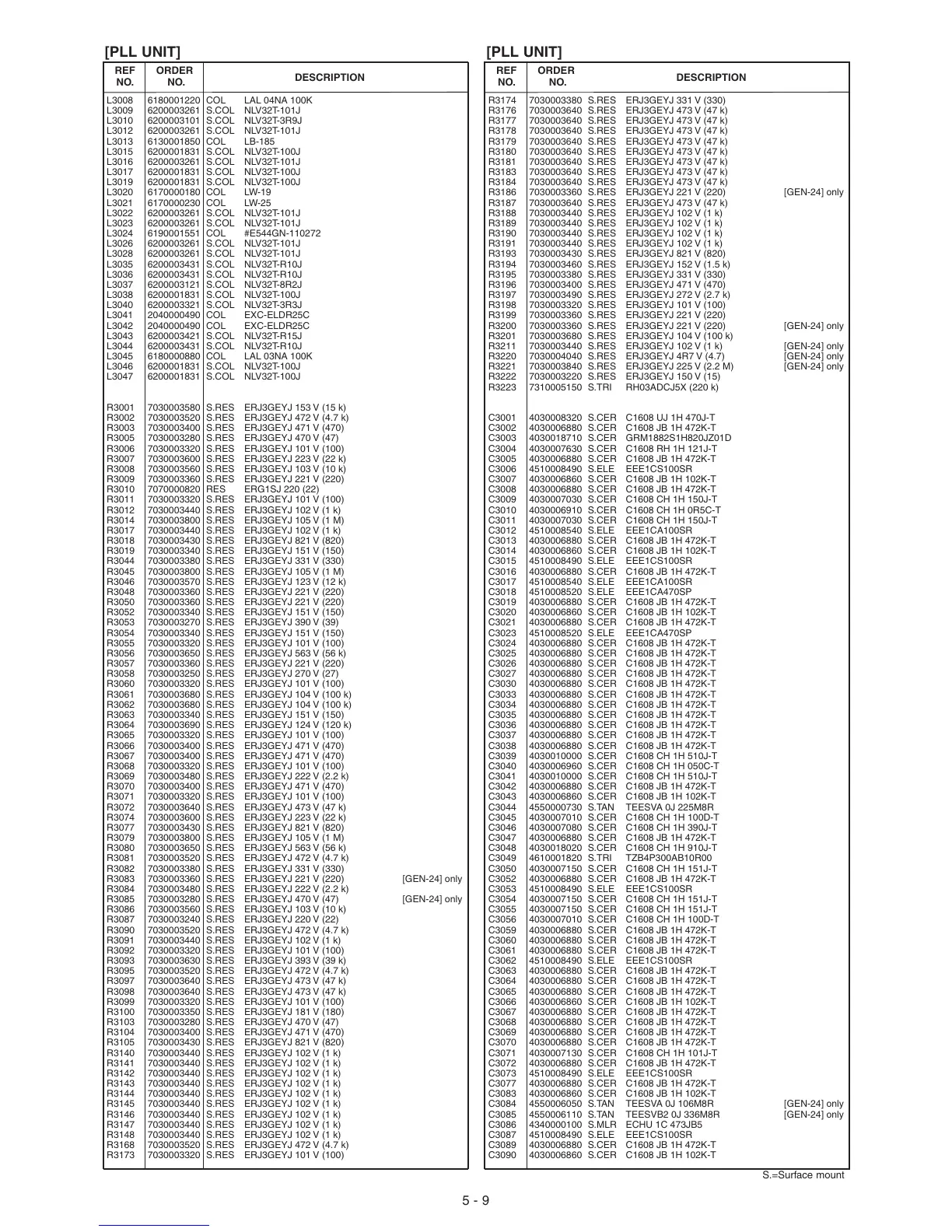

Icom M700PROE Servise Manual

5 - 9
[PLL UNIT]
REF ORDER
DESCRIPTION
NO. NO.
L3008 6180001220 COL LAL 04NA 100K
L3009 6200003261 S.COL NLV32T-101J
L3010 6200003101 S.COL NLV32T-3R9J
L3012 6200003261 S.COL NLV32T-101J
L3013 6130001850 COL LB-185
L3015 6200001831 S.COL NLV32T-100J
L3016 6200003261 S.COL NLV32T-101J
L3017 6200001831 S.COL NLV32T-100J
L3019 6200001831 S.COL NLV32T-100J
L3020 6170000180 COL LW-19
L3021 6170000230 COL LW-25
L3022 6200003261 S.COL NLV32T-101J
L3023 6200003261 S.COL NLV32T-101J
L3024 6190001551 COL #E544GN-110272
L3026 6200003261 S.COL NLV32T-101J
L3028 6200003261 S.COL NLV32T-101J
L3035 6200003431 S.COL NLV32T-R10J
L3036 6200003431 S.COL NLV32T-R10J
L3037 6200003121 S.COL NLV32T-8R2J
L3038 6200001831 S.COL NLV32T-100J
L3040 6200003321 S.COL NLV32T-3R3J
L3041 2040000490 COL EXC-ELDR25C
L3042 2040000490 COL EXC-ELDR25C
L3043 6200003421 S.COL NLV32T-R15J
L3044 6200003431 S.COL NLV32T-R10J
L3045 6180000880 COL LAL 03NA 100K
L3046 6200001831 S.COL NLV32T-100J
L3047 6200001831 S.COL NLV32T-100J
R3001 7030003580 S.RES ERJ3GEYJ 153 V (15 k)
R3002 7030003520 S.RES ERJ3GEYJ 472 V (4.7 k)
R3003 7030003400 S.RES ERJ3GEYJ 471 V (470)
R3005 7030003280 S.RES ERJ3GEYJ 470 V (47)
R3006 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3007 7030003600 S.RES ERJ3GEYJ 223 V (22 k)
R3008 7030003560 S.RES ERJ3GEYJ 103 V (10 k)
R3009 7030003360 S.RES ERJ3GEYJ 221 V (220)
R3010 7070000820 RES ERG1SJ 220 (22)
R3011 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3012 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3014 7030003800 S.RES ERJ3GEYJ 105 V (1 M)
R3017 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3018 7030003430 S.RES ERJ3GEYJ 821 V (820)
R3019 7030003340 S.RES ERJ3GEYJ 151 V (150)
R3044 7030003380 S.RES ERJ3GEYJ 331 V (330)
R3045 7030003800 S.RES ERJ3GEYJ 105 V (1 M)
R3046 7030003570 S.RES ERJ3GEYJ 123 V (12 k)
R3048 7030003360 S.RES ERJ3GEYJ 221 V (220)
R3050 7030003360 S.RES ERJ3GEYJ 221 V (220)
R3052 7030003340 S.RES ERJ3GEYJ 151 V (150)
R3053 7030003270 S.RES ERJ3GEYJ 390 V (39)
R3054 7030003340 S.RES ERJ3GEYJ 151 V (150)
R3055 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3056 7030003650 S.RES ERJ3GEYJ 563 V (56 k)
R3057 7030003360 S.RES ERJ3GEYJ 221 V (220)
R3058 7030003250 S.RES ERJ3GEYJ 270 V (27)
R3060 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3061 7030003680 S.RES ERJ3GEYJ 104 V (100 k)
R3062 7030003680 S.RES ERJ3GEYJ 104 V (100 k)
R3063 7030003340 S.RES ERJ3GEYJ 151 V (150)
R3064 7030003690 S.RES ERJ3GEYJ 124 V (120 k)
R3065 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3066 7030003400 S.RES ERJ3GEYJ 471 V (470)
R3067 7030003400 S.RES ERJ3GEYJ 471 V (470)
R3068 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3069 7030003480 S.RES ERJ3GEYJ 222 V (2.2 k)
R3070 7030003400 S.RES ERJ3GEYJ 471 V (470)
R3071 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3072 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3074 7030003600 S.RES ERJ3GEYJ 223 V (22 k)
R3077 7030003430 S.RES ERJ3GEYJ 821 V (820)
R3079 7030003800 S.RES ERJ3GEYJ 105 V (1 M)
R3080 7030003650 S.RES ERJ3GEYJ 563 V (56 k)
R3081 7030003520 S.RES ERJ3GEYJ 472 V (4.7 k)
R3082 7030003380 S.RES ERJ3GEYJ 331 V (330)
R3083 7030003360 S.RES ERJ3GEYJ 221 V (220) [GEN-24] only
R3084 7030003480 S.RES ERJ3GEYJ 222 V (2.2 k)
R3085 7030003280 S.RES ERJ3GEYJ 470 V (47) [GEN-24] only
R3086 7030003560 S.RES ERJ3GEYJ 103 V (10 k)
R3087 7030003240 S.RES ERJ3GEYJ 220 V (22)
R3090 7030003520 S.RES ERJ3GEYJ 472 V (4.7 k)
R3091 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3092 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3093 7030003630 S.RES ERJ3GEYJ 393 V (39 k)
R3095 7030003520 S.RES ERJ3GEYJ 472 V (4.7 k)
R3097 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3098 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3099 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3100 7030003350 S.RES ERJ3GEYJ 181 V (180)
R3103 7030003280 S.RES ERJ3GEYJ 470 V (47)
R3104 7030003400 S.RES ERJ3GEYJ 471 V (470)
R3105 7030003430 S.RES ERJ3GEYJ 821 V (820)
R3140 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3141 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3142 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3143 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3144 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3145 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3146 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3147 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3148 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3168 7030003520 S.RES ERJ3GEYJ 472 V (4.7 k)
R3173 7030003320 S.RES ERJ3GEYJ 101 V (100)
S.=Surface mount
[PLL UNIT]
REF ORDER
DESCRIPTION
NO. NO.
R3174 7030003380 S.RES ERJ3GEYJ 331 V (330)
R3176 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3177 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3178 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3179 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3180 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3181 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3183 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3184 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3186 7030003360 S.RES ERJ3GEYJ 221 V (220) [GEN-24] only
R3187 7030003640 S.RES ERJ3GEYJ 473 V (47 k)
R3188 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3189 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3190 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3191 7030003440 S.RES ERJ3GEYJ 102 V (1 k)
R3193 7030003430 S.RES ERJ3GEYJ 821 V (820)
R3194 7030003460 S.RES ERJ3GEYJ 152 V (1.5 k)
R3195 7030003380 S.RES ERJ3GEYJ 331 V (330)
R3196 7030003400 S.RES ERJ3GEYJ 471 V (470)
R3197 7030003490 S.RES ERJ3GEYJ 272 V (2.7 k)
R3198 7030003320 S.RES ERJ3GEYJ 101 V (100)
R3199 7030003360 S.RES ERJ3GEYJ 221 V (220)
R3200 7030003360 S.RES ERJ3GEYJ 221 V (220) [GEN-24] only
R3201 7030003680 S.RES ERJ3GEYJ 104 V (100 k)
R3211 7030003440 S.RES ERJ3GEYJ 102 V (1 k) [GEN-24] only
R3220 7030004040 S.RES ERJ3GEYJ 4R7 V (4.7) [GEN-24] only
R3221 7030003840 S.RES ERJ3GEYJ 225 V (2.2 M) [GEN-24] only
R3222 7030003220 S.RES ERJ3GEYJ 150 V (15)
R3223 7310005150 S.TRI RH03ADCJ5X (220 k)
C3001 4030008320 S.CER C1608 UJ 1H 470J-T
C3002 4030006880 S.CER C1608 JB 1H 472K-T
C3003 4030018710 S.CER GRM1882S1H820JZ01D
C3004 4030007630 S.CER C1608 RH 1H 121J-T
C3005 4030006880 S.CER C1608 JB 1H 472K-T
C3006 4510008490 S.ELE EEE1CS100SR
C3007 4030006860 S.CER C1608 JB 1H 102K-T
C3008 4030006880 S.CER C1608 JB 1H 472K-T
C3009 4030007030 S.CER C1608 CH 1H 150J-T
C3010 4030006910 S.CER C1608 CH 1H 0R5C-T
C3011 4030007030 S.CER C1608 CH 1H 150J-T
C3012 4510008540 S.ELE EEE1CA100SR
C3013 4030006880 S.CER C1608 JB 1H 472K-T
C3014 4030006860 S.CER C1608 JB 1H 102K-T
C3015 4510008490 S.ELE EEE1CS100SR
C3016 4030006880 S.CER C1608 JB 1H 472K-T
C3017 4510008540 S.ELE EEE1CA100SR
C3018 4510008520 S.ELE EEE1CA470SP
C3019 4030006880 S.CER C1608 JB 1H 472K-T
C3020 4030006860 S.CER C1608 JB 1H 102K-T
C3021 4030006880 S.CER C1608 JB 1H 472K-T
C3023 4510008520 S.ELE EEE1CA470SP
C3024 4030006880 S.CER C1608 JB 1H 472K-T
C3025 4030006880 S.CER C1608 JB 1H 472K-T
C3026 4030006880 S.CER C1608 JB 1H 472K-T
C3027 4030006880 S.CER C1608 JB 1H 472K-T
C3030 4030006880 S.CER C1608 JB 1H 472K-T
C3033 4030006880 S.CER C1608 JB 1H 472K-T
C3034 4030006880 S.CER C1608 JB 1H 472K-T
C3035 4030006880 S.CER C1608 JB 1H 472K-T
C3036 4030006880 S.CER C1608 JB 1H 472K-T
C3037 4030006880 S.CER C1608 JB 1H 472K-T
C3038 4030006880 S.CER C1608 JB 1H 472K-T
C3039 4030010000 S.CER C1608 CH 1H 510J-T
C3040 4030006960 S.CER C1608 CH 1H 050C-T
C3041 4030010000 S.CER C1608 CH 1H 510J-T
C3042 4030006880 S.CER C1608 JB 1H 472K-T
C3043 4030006860 S.CER C1608 JB 1H 102K-T
C3044 4550000730 S.TAN TEESVA 0J 225M8R
C3045 4030007010 S.CER C1608 CH 1H 100D-T
C3046 4030007080 S.CER C1608 CH 1H 390J-T
C3047 4030006880 S.CER C1608 JB 1H 472K-T
C3048 4030018020 S.CER C1608 CH 1H 910J-T
C3049 4610001820 S.TRI TZB4P300AB10R00
C3050 4030007150 S.CER C1608 CH 1H 151J-T
C3052 4030006880 S.CER C1608 JB 1H 472K-T
C3053 4510008490 S.ELE EEE1CS100SR
C3054 4030007150 S.CER C1608 CH 1H 151J-T
C3055 4030007150 S.CER C1608 CH 1H 151J-T
C3056 4030007010 S.CER C1608 CH 1H 100D-T
C3059 4030006880 S.CER C1608 JB 1H 472K-T
C3060 4030006880 S.CER C1608 JB 1H 472K-T
C3061 4030006880 S.CER C1608 JB 1H 472K-T
C3062 4510008490 S.ELE EEE1CS100SR
C3063 4030006880 S.CER C1608 JB 1H 472K-T
C3064 4030006880 S.CER C1608 JB 1H 472K-T
C3065 4030006880 S.CER C1608 JB 1H 472K-T
C3066 4030006860 S.CER C1608 JB 1H 102K-T
C3067 4030006880 S.CER C1608 JB 1H 472K-T
C3068 4030006880 S.CER C1608 JB 1H 472K-T
C3069 4030006880 S.CER C1608 JB 1H 472K-T
C3070 4030006880 S.CER C1608 JB 1H 472K-T
C3071 4030007130 S.CER C1608 CH 1H 101J-T
C3072 4030006880 S.CER C1608 JB 1H 472K-T
C3073 4510008490 S.ELE EEE1CS100SR
C3077 4030006880 S.CER C1608 JB 1H 472K-T
C3083 4030006860 S.CER C1608 JB 1H 102K-T
C3084 4550006050 S.TAN TEESVA 0J 106M8R [GEN-24] only
C3085 4550006110 S.TAN TEESVB2 0J 336M8R [GEN-24] only
C3086 4340000100 S.MLR ECHU 1C 473JB5
C3087 4510008490 S.ELE EEE1CS100SR
C3089 4030006880 S.CER C1608 JB 1H 472K-T
C3090 4030006860 S.CER C1608 JB 1H 102K-T
