18
DE
19
RX MINIRX MINI
RX MINI
2.1 TECHNISCHE DATEN
Frequenz 433MHz
Empfindlichkeit -110dBm
Anzahl der Kanäle 6
Anzahl der Sender max. 24
Anzahl der Ausgänge 6+2 (digital)
Anzahl der Eingänge 2 (digital)
Max. Schaltleistung 2,5 A (je Ausgang)
Reaktionszeit < 40ms
Antenne intern oder extern
IP Schutzgrad IP 67
Spannung 9-30Vdc
Stromverbrauch < 1W (kein Ausgang aktiv)
max. Strom 10 A
Abmaße 82 × 80 × 27mm
Gewicht ca. 280g
Arbeitsbereich:
Reichweite ca. 100m (umgebungsabhängig)
Temperatur -30°C bis +70°C
Luftfeuchtigkeit 10% - 95%
Gehäusematerial ABS
Arbeitshöhe < 2000m ü. NN
2.2 LED-STATUSANZEIGE
Allgemein: 50ms an
aus
langsames Blinken
normales Blinken
schnelles Blinken
dauer an
Blinkfolge (z.B. 3×)
LED 1
aus keine Stromversorgung
dauer an (grün) System aktiviert
(Notausschalter des Senders nicht gedrückt (TX HEAVY)
bzw. Power-Schalter AN (TX MINI))
langsames Blinken (grün) System deaktiviert (Notausschalter des Senders gedrückt
(TX HEAVY) bzw. Power-Schalter AUS (TX MINI))
Blinkfolge (rot) Fehler (Beschreibung siehe 2.9)
schnelles Blinken (grün) Anlernmodus aktiv (Beschreibung siehe 2.11)
LED 2
an (grün) Funksignal angenommen (Tastendruck auf dem Sender)
an (rot) Funksignal nicht angenommen (falsche ID des Senders)
an (grün) Sender erfolgreich angemeldet (im Anlernmodus bei Tastendruck)
an (rot) Sender erfolgreich abgemeldet (im Anlernmodus bei Tastendruck)
aus kein Funksignal

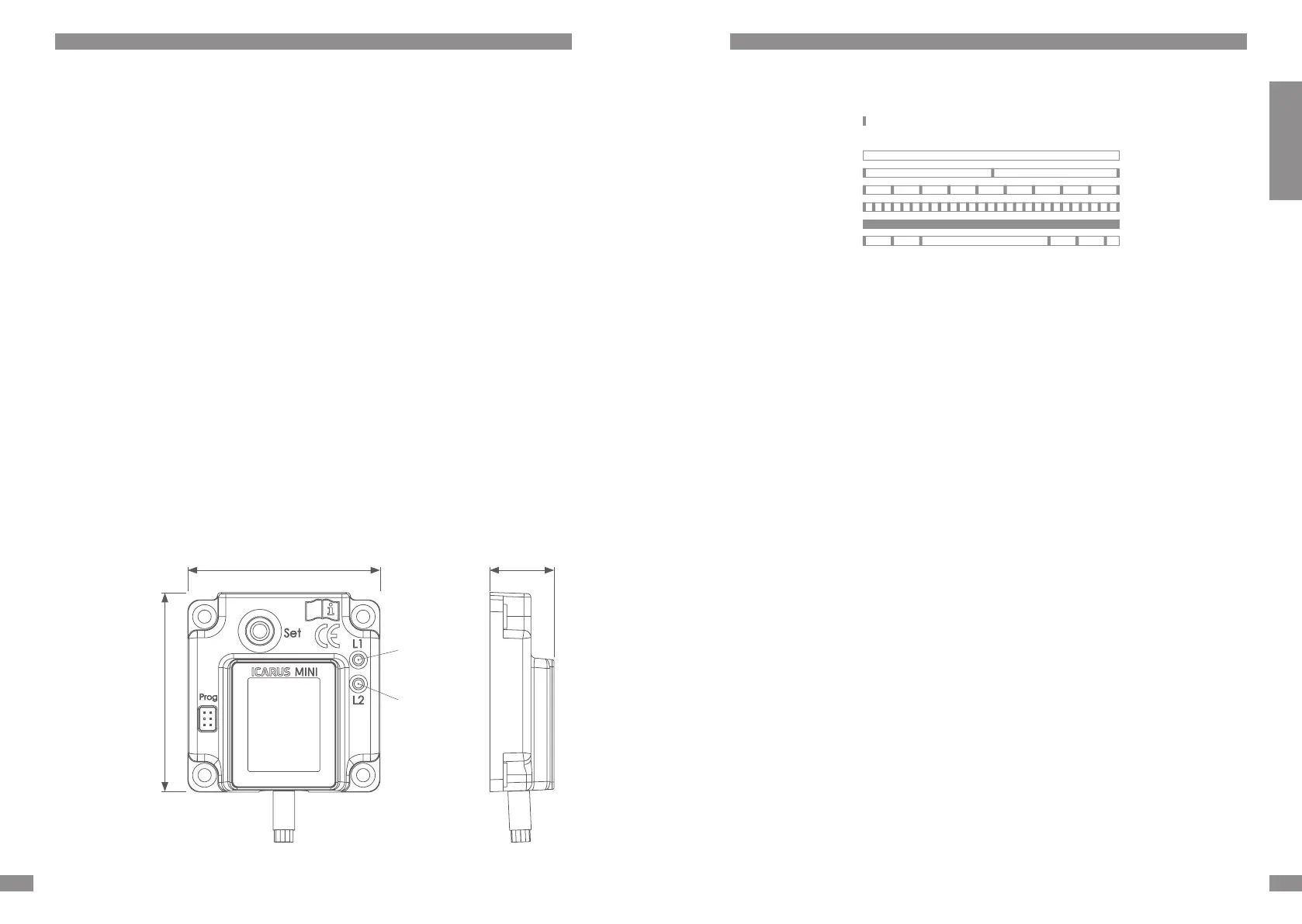

LED 1
LED 2
80 27
82
