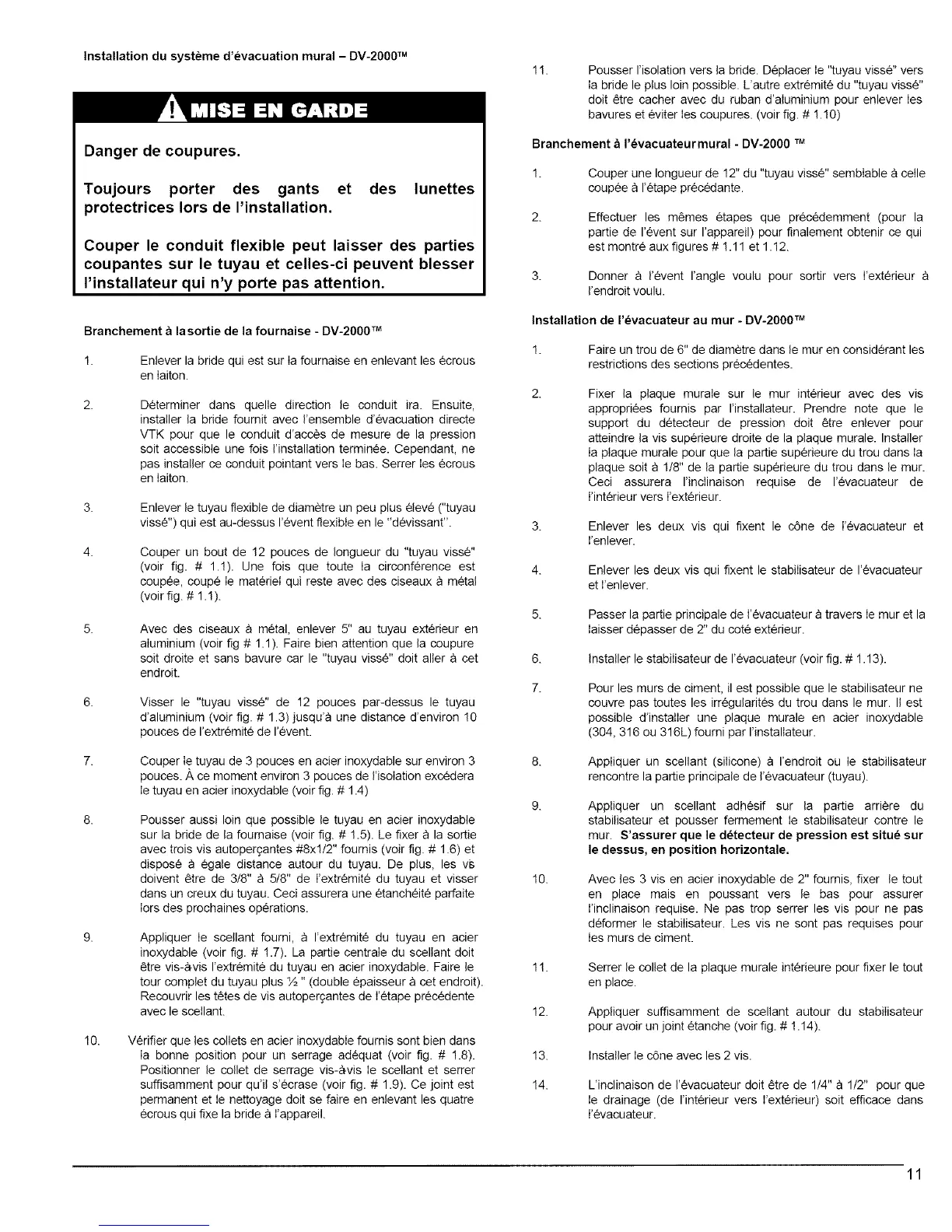

Installation du systeme d'evacuation mural - DV-2O0OTM
Danger de coupures.
Toujours porter des gants et des lunettes
protectrices Iors de I'installation.
Couper le conduit flexible peut laisser des parties
coupantes sur le tuyau et celles-ci peuvent blesser
I'installateur qui n'y porte pas attention.
Branchement b lasortie de la fournaise - DV-20OOTM
Enlever la bride qui est sur Ia fournaise en enlevant les ¢crous
en Iaiton.
2.
Determiner dans quelle direction le conduit ira. Ensuite,
installer la bride fournit avec [ensemble d'evacuation directe
VTK pour que le conduit d'acoes de mesure de la pression
soit accessible une fois I'installation terminee. Cependant, ne
pas installer ce conduit pointant vers Ie bas. Serrer Ies ecrous
en Iaiton.
3.
Enlever le tuyau flexible de diametre un peu plus eleve ("tuyau
visse") qui est au-dessus I'event flexible en le "devissant".
4.
Couper un bout de 12 pouces de Iongueur du "tuyau visse"
(voir fig. # 1.!). Une fois que toute Ia circonference est
coupee, coupe Ie materiel qui reste avec des ciseaux a metal
(voir fig. # 1.!).
5.
Avec des ciseaux a metal, enlever 5" au tuyau exterieur en
aIuminium (voir fig # 1.1). Faire bien attention que la coupure
soit droite et sans bavure car le "tuyau visse" dolt aller a cet
endroit.
6.
Visser le "tuyau visse" de 12 pouces par-dessus le tuyau
d'aluminium (voir fig. # 1.3) jusqu'a une distance d'environ !0
pouces de I'extremite de I'event.
7.
Couper Ie tuyau de 3 pouces en acier inoxydable sur environ 3
pouces. ,g,ce moment environ 3 pouces de I'isoIation excedera
Ie tuyau en acier inoxydable (voir fig. # 1.4)
8.
Pousser aussi loin que possible le tuyau en acier inoxydable
sur la bride de la fournaise (voir fig. # 1.5). Le fixer a la sortie
avec trois vis autopergantes #8x1/2" fournis (voir fig. # 1.6) et
dispose a egale distance autour du tuyau. De plus, les vi_
doivent etre de 3/8" a 5t8" de rextremite du tuyau et visser
dans un creux du tuyau. Ceci assurera une etancheite parfaite
Iors des prochaines operations.
9.
Appliquer Ie scellant fourni, a I'extremite du tuyau en acier
inoxydable (voir fig. # 1.7). La partie centrale du scellant dolt
etre vis-_,vis I'extremite du tuyau en acier inoxydable. Faire le
tour complet du tuyau plus _½" (double epaisseur a oet endroit).
Recouvrir les t_tes de vis autopergantes de I'etape precedente
avec le scellant.
10.
Verifier que les collets en acier inoxydabIe fournis sont bien dans
Ia bonne position pour un serrage ad¢quat (voir fig. # 1.8).
Positionner le collet de serrage vis-_,vis Ie scellant et serrer
suffisamment pour qu'il s'ecrase (voir fig. # 1.9). Ce joint est
permanent et Ie nettoyage dolt se faire en enlevant les quatre
ecrous qui fixe la bride a rappareil.
1!.
Pousser I'isolation vers la bride. Deplacer Ie "tuyau visse" vers
Ia bride le plus loin possible. L'autre extremite du "tuyau visse"
dolt 6tre cacher avec du ruban d'aluminium pour enlever Ies
bavures et eviter Ies coupures. (voir fig. # !. !0)
Branchement b I'_vacuateurmural - DV-2000 TM
Couper une Iongueur de 12" du "tuyau visse" sembIable a ceIle
coupee a I'etape precedante.
Effectuer les m_mes etapes que precedemment (pour la
partie de I'event sur I'appareil) pour finalement obtenir ce qui
est montre aux figures # ! .11 et 1.12.
Donner a I'event I'angle voulu pour sortir vers I'exterieur
I'endroit voulu.
Installation de I'evacuateur au mur - DV-2O0OTM
Faire un trou de 6" de diametre dans lemur en considerant les
restrictions des sections precedentes.
Fixer la plaque murate sur lemur interieur avec des vis
appropriees fournis par I'installateur. Prendre note que le
support du detecteur de pression dolt etre enlever pour
atteindre la vis superieure droite de la plaque murale. Installer
Ia plaque murale pour que la partie superieure du trou darts Ia
plaque soit a 1/8" de la partie superieure du trou dans lemur.
Ceci assurera I'incIinaison requise de I'evacuateur de
rinterieur vers rexterieur.
Enlever les deux vis qui flxent le cSne de I'evacuateur et
renlever.
Enlever les deux vis qui flxent le stabiIisateur de I'evacuateur
et I'enlever.
Passer la partie principale de l'evacuateur a travers Iemur et la
Iaisser depasser de 2" du cote exterieur.
6. Installer le stabiIisateur de I'evacuateur (voir fig. # !.13).
Pour les murs de ciment, il est possible que le stabilisateur ne
couvre pas toutes les irregularites du trou dans lemur. II est
possible d'instatIer une plaque murale en acier inoxydable
(304,316 ou 316L) foumi par I'installateur.
AppIiquer un scellant (silicone) a I'endroit ou Ie stabilisateur
rencontre la partie principate de I'evacuateur (tuyau).
Appliquer un scellant adhesif sur la partie arriere du
stabilisateur et pousser fermement Ie stabilisateur contre le
mur. S'assurer que le d_tecteur de pression est situ_ sur
le dessus, en position horizontale.
10.
Avec les 3 vis en acier inoxydable de 2" foumis, fixer le tout
en place mais en poussant vers le bas pour assurer
I'inclinaison requise. Ne pas trop serrer les vis pour ne pas
deformer le stabiIisateur. Les vis ne sont pas requises pour
Ies murs de ciment.
1!.
Serrer le collet de la plaque murale interieure pour fixer le tout
en place.
12.
Appliquer suffisamment de scellant autour du stabiIisateur
pour avoir un joint etanche (voir fig. # ! .14).
13. Installer Ie c6ne avec les 2 vis.
14.
L'inclinaison de I'evacuateur dolt _tre de 1/4" a 1/2" pour que
Ie drainage (de I'interieur vers I'exterieur) soit efficace darts
I'evacuateur.
