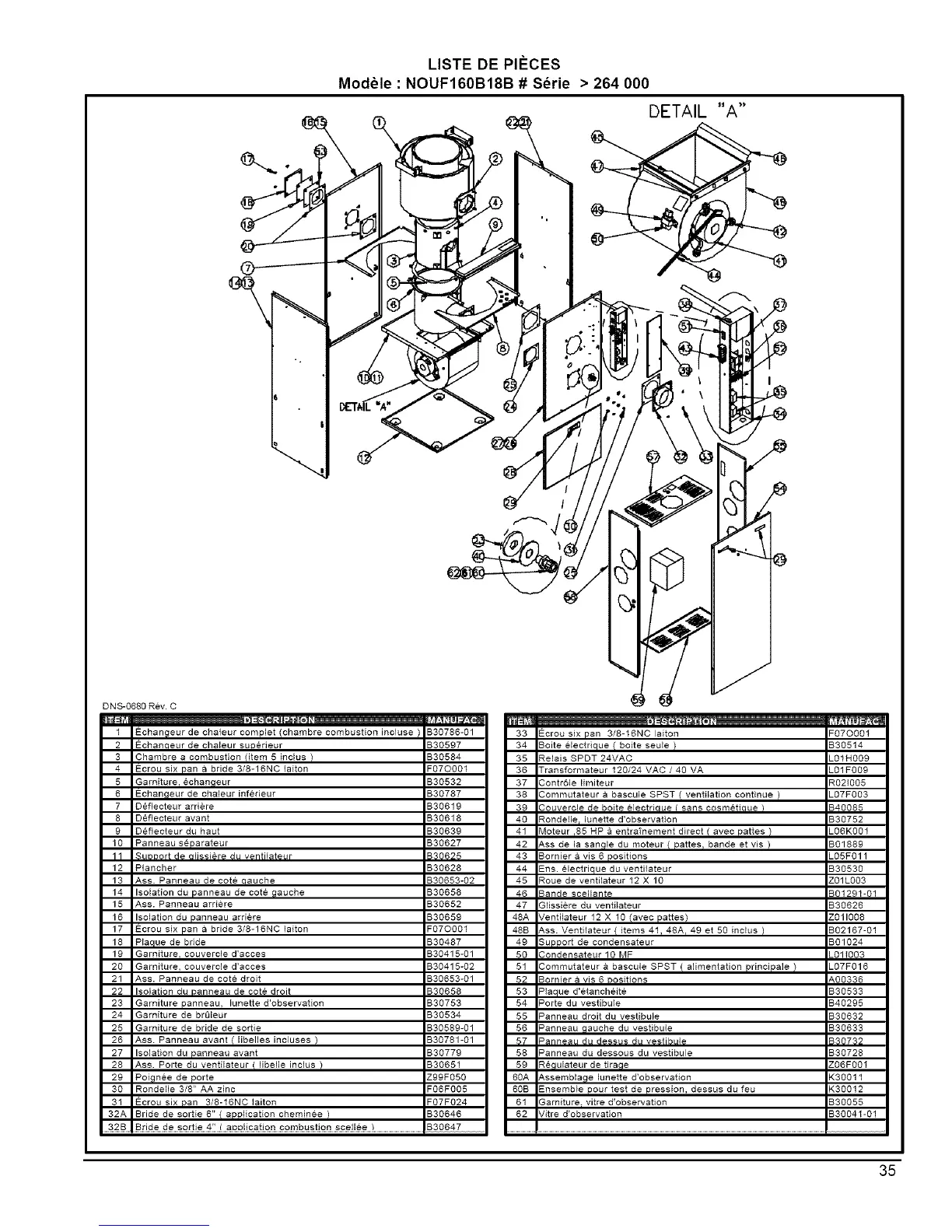

LISTE DE PIECES
ModUle : NOUF160B18B # S_rie > 264 000
DETAIL "A"
\
DNS-0680 Rev. C
1 Echan_eur de chaleur complet /chambre combustion incluse / B30786-01
2 Echanaeur de chaleur suDerieur B30597
3 Chambre a combustion (item 5 inclus / B30584
4 Ecrou six pan a bride 3/8-16NC laiton F070001
5 Garniture r echangeur B30532
6 Echan_eur de chaleur inferieur B30787
7 Deflecteur arbere B30619
8 Deflecteur avant B30618
9 Deflecteur du haut B30639
10 Panneau separateur B30627
11 Su_Bort de alissiere du ventilateur B30625
12 Plancher B30628
13 Ass Panneau de cote aauche B30653-02
14 Isolation du panneau de cote gauche B30658
15 Ass. Panneau arriere B30652
16 Isolation du panneau ardere B30659
17 Ecrou six pan a bride 3/8-16NC laiton F070001
18 Plaque de bride B30487
19 Garniture, couverc]e d'acces B30415-01
20 Garniture, couverc]e d'acces B30415-02
21 Ass. Panneau de cote droit B30653-01
22 Isolation du uanneau de cote droit B30658
23 Garniture panneau, lunette d'observation B30753
24 Garniture de brOleur B30534
25 Garniture de bride de sortie B30589-01
26 Ass Panneau avant / libel]es incluses / B30781-01
27 Isolation du panneau avant B30779
28 Ass. Porte du ventilateur ( libelle inclus / B30651
29 Poignee de porte Z99F050
30 Rondelle 3/8" AA zinc F06F005
31 Ecrou six Dan 3/8-I6NC laiton F07F024
32A Bride de sortie 6" / application cheminee ) B30646
I®_, ¸ _J_l_l_ _,_:_Jd:_-
33 Ecrou six pan 3/8-16NC laiton F070001
34 Boite electric]ue / boite seule / B30514
35 Relais SPDT 24VAC L01H009
36 Transformateur 120/24 VAC / 40 VA L01P009
37 Contr61e limiteur R021005
38 Commutateur a bascule SPST ( ventilation continue / L07F003
39 Couvercle de boite electriaue ( sans cosmetiaue t B40085
40 Rondelle r lunette d'observation B30752
41 Moteur ,85 HP a entrafnement direct / avec pattes / L06K00I
42 Ass de la sangle du moteur ( pattes, bande et vis ) B01889
43 Bornier a vis 6 positions L05P011
44 Ens. electrique du ventilateur B30530
45 Roue de ventilateur 12 X 10 Z01L003
46 Bande scellante B01291-01
47 Glissicre du ventilateur B30626
48A Ventilateur 12 X 10 (avec pattes / Z011008
48B Ass. Ventilateur ( items 4I, 48A r 49 et 50 inclus ) B02167-01
49 Support de condensateur B01024
50 Condensateur 10 MF L011003
51 Commutateur a bascule SPST / alimentation prinoipale ) L07F016
52 Bornier a vis 6 _ositions A00336
53 Plaque d'etancheite B30533
54 Porte du vestibule B40295
55 Panneau droit du vestibule B30632
56 Panneau ,qauche du vestibule B30633
57 Panneau du dessus du vestibule B30732
58 Panneau du dessous du vestibule B30728
59 Re_ulateur de tirade ZO6FO01
60A Assemblage lunette d'observation K30011
60B Ensemble pour test de pression, dessus du feu K30012
61 Garnituret vitre d'observation B30055
62 Vitre d'observation B30041-01
35
